TL-WDR4310 v1 救砖

一、引出ttl线

用万用表测量，可以确定“GND”，第一个pin（焊盘为方的）为“Tx”，接下去依次为“Rx”、”GND”、”VCC“。

二、工具准备

下载tptpd软件工具，图标为

三、开始刷机

1、 修改本地连接ip为192.168.1.100子网掩码为255.255.255.0

2、 把固件改名为“6F01A8C0.img”、

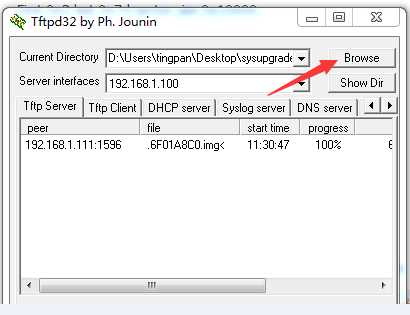

3、 打开tftpd32，选择固件所在位置

4、准备securecrt软件

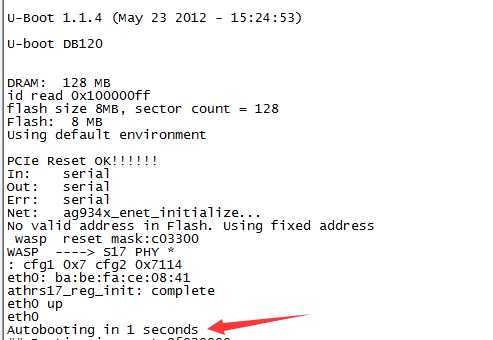

5、启动路由器，观察信息当出现Autobooting in 1 seconds时按下键盘“tpl”三个字母中断路由启动。

6、刷机（tftpd32软件是开着的）

db12x> tftpboot
dup 1 speed 1000
*** Warning: no boot file name; using ‘6F01A8C0.img‘
Using eth0 device
TFTP from server 192.168.1.100; our IP address is 192.168.1.111
Filename ‘6F01A8C0.img‘.
Load address: 0x81000000
Loading:
#########################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################################
done
Bytes transferred = 8126464 (7c0000 hex)
db12x> erase 0x9f020000 +7c0000
First 0x2 last 0x7d sector size 0x10000
                 125
Erased 124 sectors
db12x> cp.b 0x81000000 0x9f020000 0x7c0000
Copy to Flash... write addr: 9f020000
done
db12x>
这样固件刷新完毕

参考：

http://www.right.com.cn/forum/thread-88352-1-1.html
