Duanxx的Altium Designer学习：Pad快速设置
?
????????????????????????????????????????????????????????????????——Duanxx
????????????????????????????????????????????????????????????????——2014-10-14
?
?
目录
?
?
?
在自定义一些封装的时候，会用到Pad也就是焊盘，焊盘有过孔型的和SMT的，这里我介绍的是过孔型的快速设置方式。
?
????在画封装时，使用快捷键：P+P就可以放置一个Pad，见下图
????
?
双击这个Pad，就可以打开其设置页，见下图
这里我主要关注的是下面三个红色的框里的东西，分别是Pad的位置，Pad的形状和大小，以及Pad的过孔的形状和大小。Pad不仅仅用于上下两层之间的电气连接，也用于机械固定孔。
至于上面各个层是什么意思，百度一下就很容易知道。
????

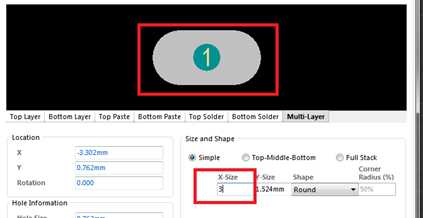

在size and shape中，可以改变的是Pad的外形和尺寸，比如我改变一下X-size，其最终的2D和3D效果见后面两张图。
???? ?
?
?

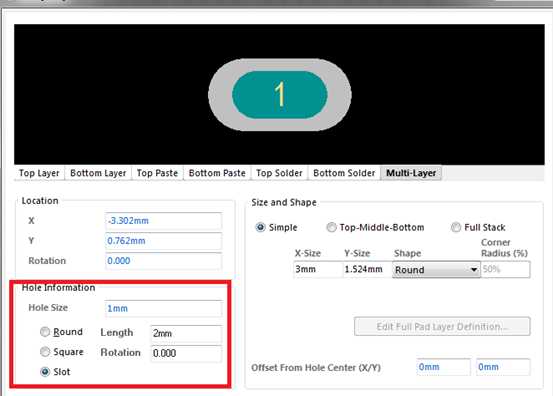

这里我在改变一下Hole Information，其效果见下面三张图。
