修改字段结构之ArcGIS Diagrammer

在ArcGIS中，修改字段名称、类似和物理顺序是一件不好办的事，特别是需要修改字段比较多的情况下。通常的做法是新建字段-字段计算器赋值-删除原有字段的方法来达到修改的目的。这里介绍另外一种方法。

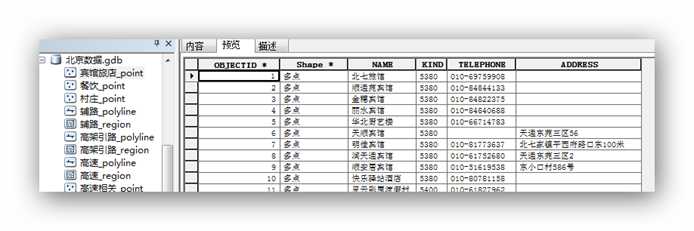

现需要将宾馆旅店图层的字段名称修改为英文，将KIND字段类型由字符串改为整型，并调换KIND和TELEPHONE的顺序。

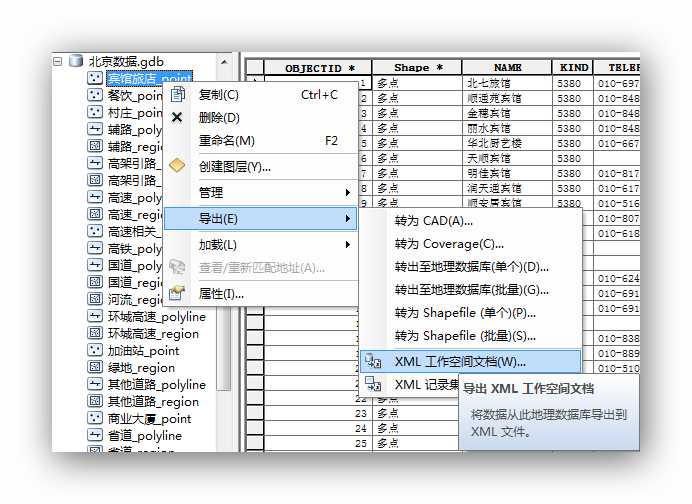

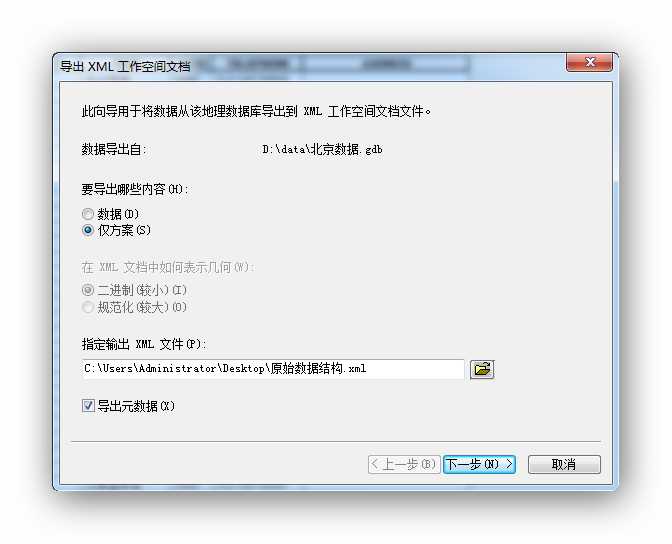

第一步，在Catalog中将数据导出为XLM工作空间文档

这里只导出方案（即数据结构），防止数据量太大；如果导出数据的话，后面就可以省一步。

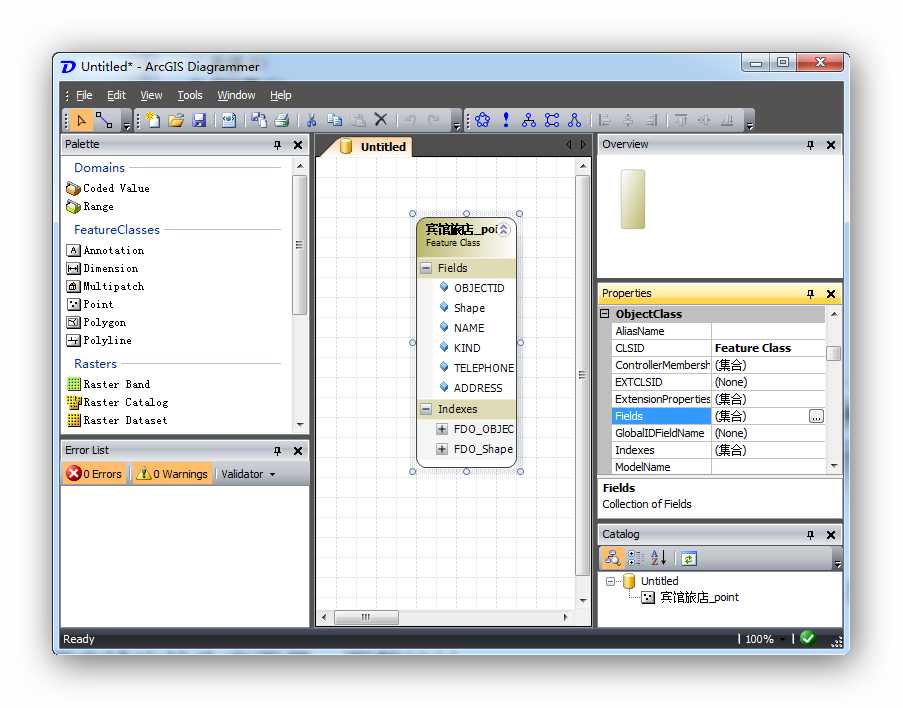

第二步，使用ArcGIS Diagrammer打开并编辑XML文件。

PS: ArcGIS Diagrammer是ESRI推出的免费的创建、编辑、分析地理数据库结构的生产工具。它只有3M多，比较小。

软件下载地址：

10.1版本：http://www.t00y.com/file/90110119

10.2版本：http://www.t00y.com/file/90110121

9.2/9.3版本：http://www.t00y.com/file/90110072

教程下载地址：http://www.400gb.com/shared/folder_10820066_4ce901d3/

在属性面板中找到字段修改项（类似于VS）；

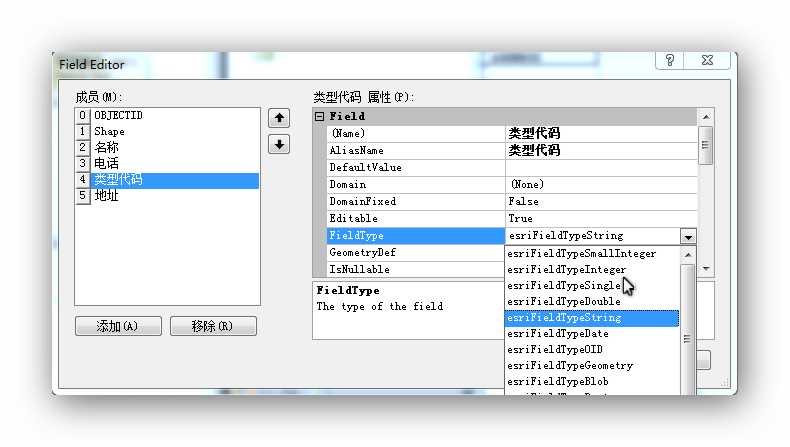

修改字段：

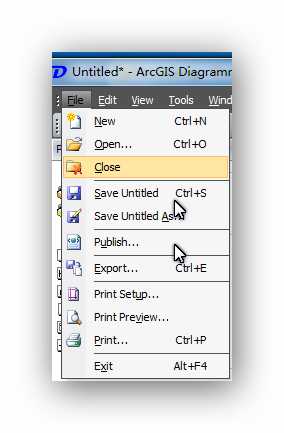

第三步，保存、导出数据

可以将其保存为工程文件（*.diagram）以便于下次编辑；因为我们要将改变数据结构而为改变数据，所以还要发布为XLM文件。

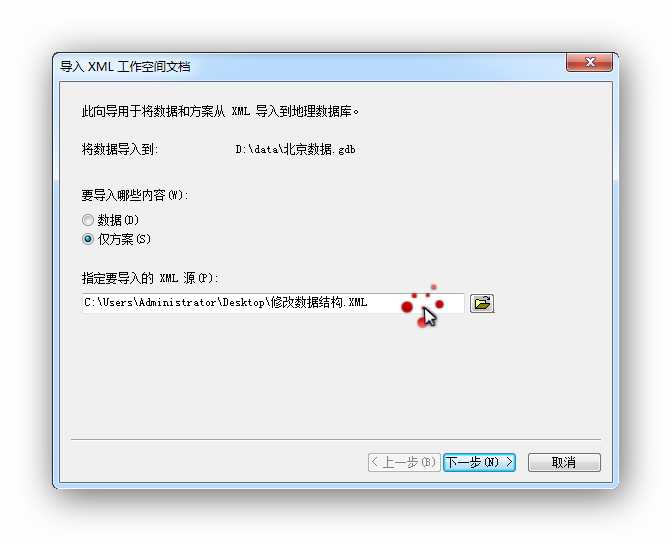

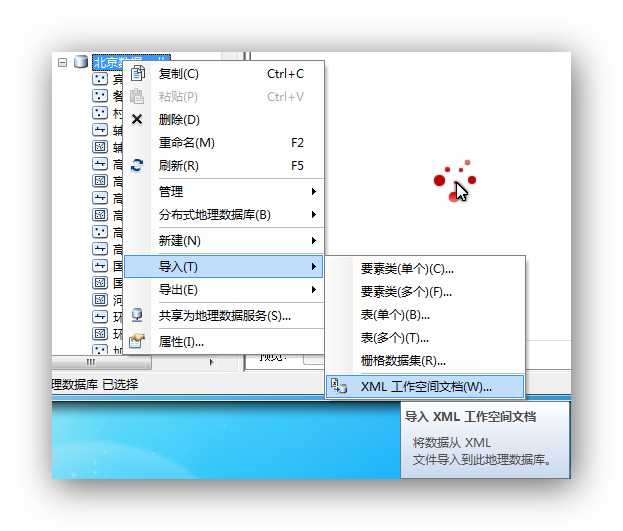

第四步，在Catalog中将数据导入

还是选仅方案，选择修改后的XML

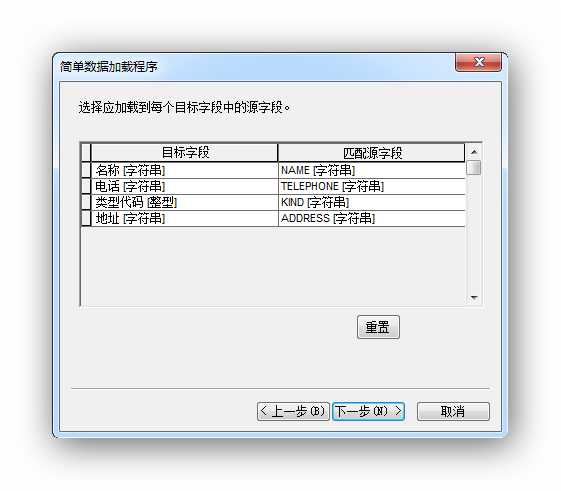

第五步，简单数据加载程序

这只是一个空记录的要素类，需要使用加载数据，来加载原来的数据

由于原来的数据名称和现在差别很大，它不能自动映射，所以需要手动选择。

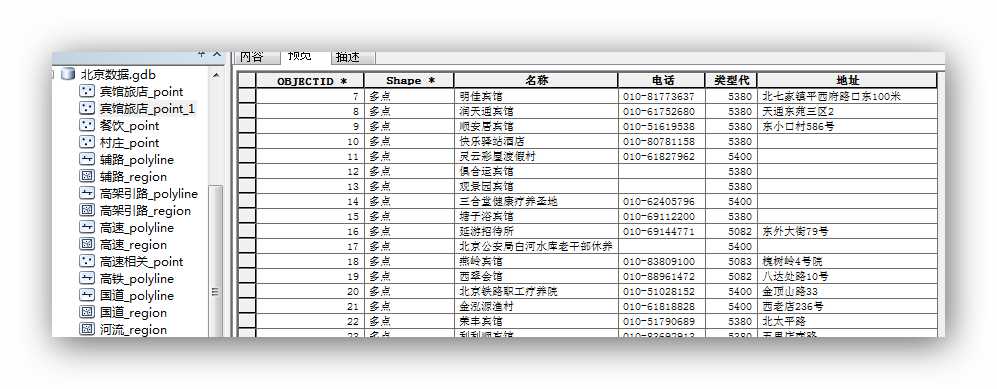

最张效果图：
