有些12864没有以下全部功能：

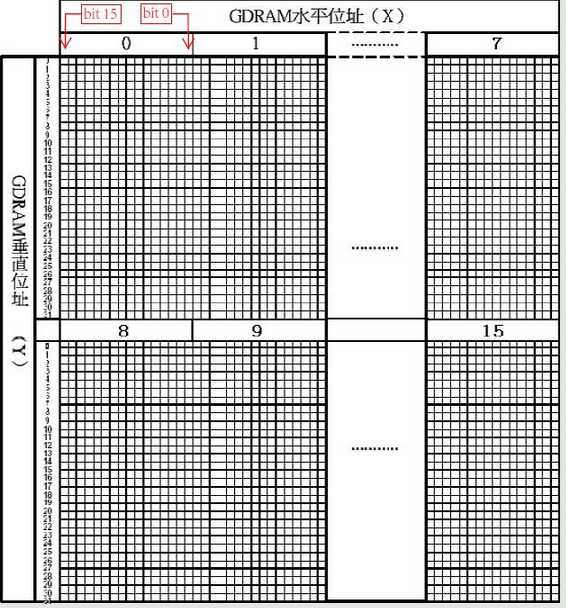

绘图RAM就是给这些点阵置1或置0，可以看到其实它本来是32行×256列的，但是分成了上下两屏显示，每个点对应了屏幕上的一个点。要使用绘图功能需要开启扩展指令。然后写地址，再读写数据。
GDRAM的读写：GDRAM的操作基本单位是一个字，也就是2个字节。
写数据：先开启扩展指令集（0x36）,然后送地址，这里的地址与DDRAM中的略有不同，DDRAM中的地址只有一个，那就是字地址。而GDRAM中的地址有2个，分别是字地址（列地址/水平地址X）和位地址（行地址/垂直地址Y），上图中的垂直地址就是00H~31H，水平地址就是00H~15H,写地址时先写垂直地址（行地址）再写水平地址（列地址），也就是连续写入两个地址，然后再连续写入2个字节的数据。如图中所示，左边为高字节右边为低字节。为1的点被描黑，为0的点则显示空白。这里列举个写地址的例子：写GDRAM地址指令是0x80+地址。被加上的地址就是上面列举的X和Y,假设我们要写第一行的2个字节，那么写入地址就是0x00H(写行地址)然后写0x80H（列地址），之后才连续写入2个字节的数据（先高字节后低字节）。再如写屏幕右下角的2个字节，先写行地址0x9F（0x80+32），再写列地址0x8F(0x80+15)，然后连续写入2个字节的数据。编程中写地址函数中直接用参数（0x+32），而不必自己相加。
读数据：先开启扩展指令集，然后写行地址、写列地址，假读一次，再连续读2字节的数据（先高字节后低字节）。
