环境介绍>>>>>>>>>>>>>>>>>>>
交换机类型：三层交换机
无线路由器品牌：TP-LINK
无线路由器型号：TL-WVR300
无线路由器默认管理地址：192.168.1.1
无线路由器默认账号密码：admin/admin
第一部分：首先说明一下，无线路由器与上级网络的连接信息
1、无线路由器的LAN口连接至上层三层交换机的Ethernet1/0/22
2、创建vlan 5、加入22号端口，再给vlan 5配置上IP地址，如172.16.5.1
3、创建该网段的dhcp服务，即172.16.5.0/24网段
关于dhcp功能的配置过程可参考笔者的另一篇文章 《H3C系列之三层交换机dhcp功能的开启》
第二部分：无线路由器的配置，进入无线路由器的web管理界面配置
一、先开启无线功能，配置无线参数，一般都是配置ssid、安全选项、psk密码等信息，
其中安全选项从安全的角度考虑只要不选择WEP即可，笔者建议最好是选择WPA-PSK/WPA2-PSK
二、配置LAN口地址和关闭DHCP的功能，这里我们将LAN口地址，配置为172.16.5.254
这样我们就可以通过连接无线WIFI来获取上级三层交换机分配的IP地址，如果无线客户端不能够获取到IP地址。

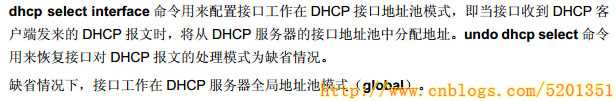

可能是因为有的三层交换机需要配置接口工作在DHCP接口地址池模式，进入系统视图，执行如下命令：
[H3C]interface Vlan-interface 5 [H3C-Vlan-interface5]dhcp select interface //S3600-28TP-SI默认为开启
其实在整个过程中，无线路由器就如同一个二层交换机一样，将无线客户端与上级的网vlan 5形成了一个局域网。
