九针串口定义（公口、母口图解）

9针串行口的针脚功能：

　　针脚     功能

　　1         载波检测(DCD)
　　2         接受数据(RXD)
　　3         发出数据(TXD)
　　4         数据终端准备好(DTR)
       5         信号地线(SG)
       6         数据准备好(DSR)
       7         请求发送(RTS)
       8         清除发送(CTS)
       9         振铃指示(RI)

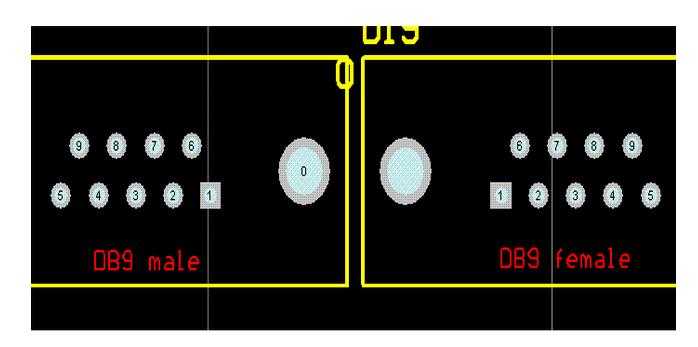

PCB上的图如下：

九针串口定义（公口、母口图解）
