FPGA中的同步复位与异步复位

1.异步复位

 always @ ( posedge sclk or negedge s_rst_n )

                if ( !s_rst_n )

                     d_out <= 1‘b0;

                else d_out <= a;

综合出来的RTL视图如下所示：

               从图中可以看到寄存器d_out有一个低电平有效的复位信号s_rst_n端口，即使设计是高电平复位，实际综合后也会把异步复位信号反向后接到这个CLRN端；

2.同步复位

  always @ ( posedge sclk )

                 if ( !s_rst_n )

                      d_out <= 1‘b0;

                 else d_out <= a;

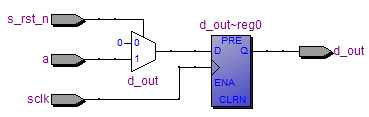

综合出来的RTL视图如下所示：

从图中可以看到，同步复位没有用到寄存器的CLRN端口，只是把复位信号s_rst_n作为输入逻辑信号，这样相对于异步复位，就增加了FPGA内部的逻辑资源消耗；

3.异步复位VS同步复位

  它们各有优缺点，FPGA内部的寄存器有支持异步复位的专用端口，采用异步部位无需增加器件的额外逻辑资源，但异步复位也存在隐患，容易产生亚稳态问题；同步复位在时钟信号sclk的上升沿触发时进行系统是否复位的判断，这降低了亚稳态出现的概率(只是降低，不可能完全避免)；
