ATmega128A-AU 蜂鸣器驱动

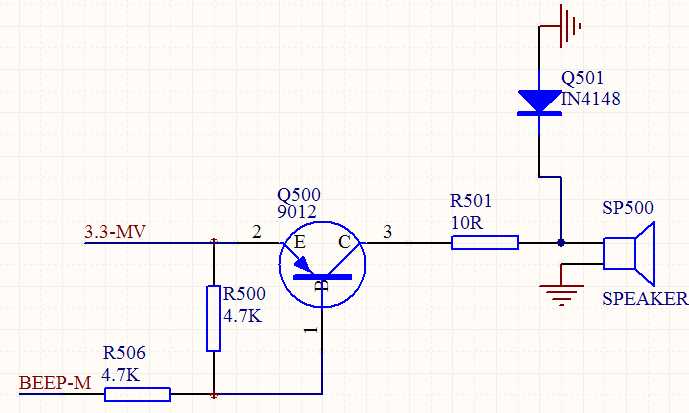

1、首先看原理图

BEEP-M 连接的另一端连接到mega128A-AU 的 PC1

这样，我们给PC1输出低的时候 三极管导通，蜂鸣器响；PC1输出高时，三极管截止，蜂鸣器不响。
测量了导通时R501两端的电流为20mA，
3V电压下，I/O管脚的输出电流典型是10mA
手册中DC Characteristics有描述，如下：
Although each I/O port can sink more than the test conditions (20 mA at VCC = 5V, 10 mA at VCC = 3V)

2、驱动编写
主要支持蜂鸣器的打开、关闭、以及TOGGLE

inline void pdd_beeper_on(void)
{
    SET_BIT(DDRC, PC1);
    CLR_BIT(PORTC, PC1);
}

inline void pdd_beeper_off(void)
{
    SET_BIT(DDRC, PC1);
    SET_BIT(PORTC, PC1);
}

inline void pdd_beeper_toggle(void)
{
    SET_BIT(DDRC, PC1);
    FLP_BIT(PORTC, PC1);
}
