WPF命中测试示例(一)——坐标点命中测试

命中测试也可被称为碰撞测试，在WPF中使用VisualTreeHelper.HitTest()方法实现，该方法用于获取给定的一个坐标点或几何形状内存在的视觉元素，此次我们的示例是坐标点命中测试。

示例

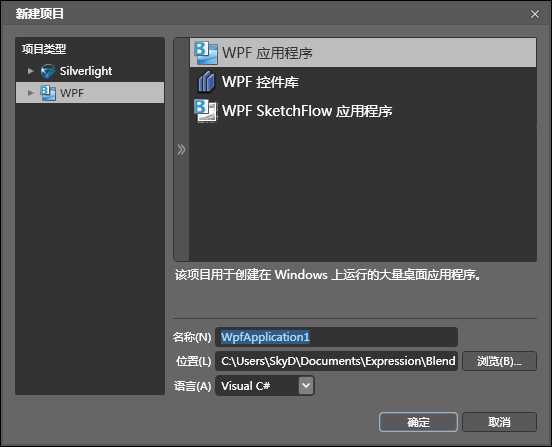

首先使用Microsoft Expression Blend 3创建一个新的WPF应用程序项目：

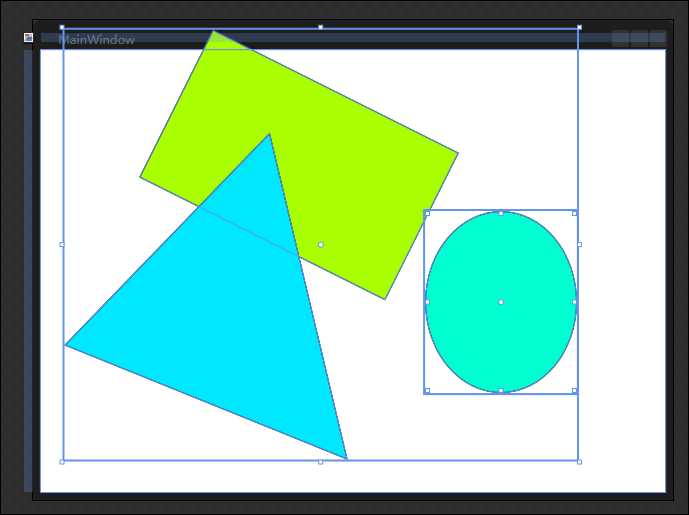

在窗体上随意绘制几个图形，这里分别使用了：Rectangle、Ellipse、Path元素。

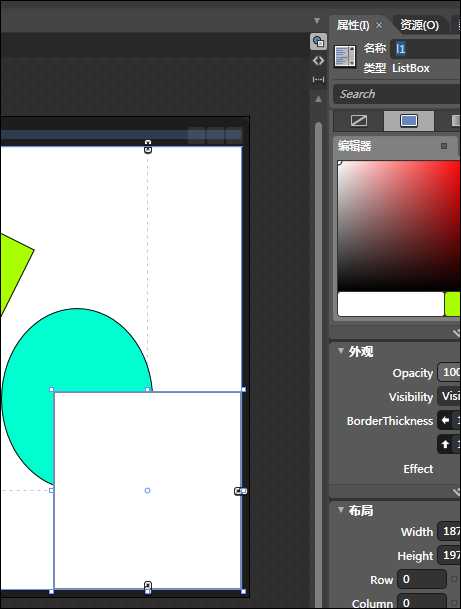

在右下角绘制一个ListBox控件，命名为l1：

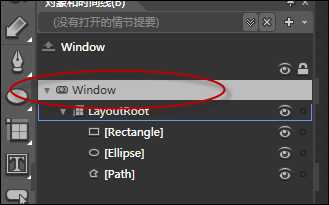

在视觉树面板中选中Window：

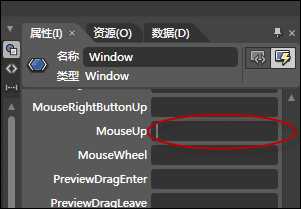

在属性面板中单击事件类别，然后再MouseUp事件右侧空白处双击以添加事件处理：

至此，前台XAML代码如下：

<Window
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:d="http://schemas.microsoft.com/expression/blend/2008" xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
x:Class="WpfApplication1.MainWindow"
x:Name="Window"
Title="MainWindow"
Width="640" Height="480" MouseUp="Window_MouseUp" mc:Ignorable="d">
<Grid x:Name="LayoutRoot">
<Rectangle Fill="#FFA9FF00" Stroke="Black" Margin="120.496,32.54,228.496,0" VerticalAlignment="Top" Height="164.92" RenderTransformOrigin="0.5,0.5">
<Rectangle.RenderTransform>
<TransformGroup>
<ScaleTransform/>
<SkewTransform/>
<RotateTransform Angle="26.565"/>
<TranslateTransform/>
</TransformGroup>
</Rectangle.RenderTransform>
</Rectangle>
<Ellipse Fill="#FF00FFD0" Stroke="Black" HorizontalAlignment="Right" Margin="0,161,88,99" Width="152"/>
<Path Fill="#FF00E8FF" Stretch="Fill" Stroke="Black" HorizontalAlignment="Left" Margin="23.5,83,0,32.5" Width="283" Data="M316,69 L111.5,280.5 393.5,394.5 z"/>
<ListBox x:Name="l1" HorizontalAlignment="Right" VerticalAlignment="Bottom" Width="187" Height="197"/>
</Grid>
</Window>

编写后台事件处理代码为：

private void Window_MouseUp(object sender, System.Windows.Input.MouseButtonEventArgs e)
{
l1.Items.Clear();
var p=e.GetPosition(sender as UIElement);
VisualTreeHelper.HitTest(this,null,f=>
{
l1.Items.Add(f.VisualHit.ToString());
return HitTestResultBehavior.Continue;
},new PointHitTestParameters(p));
}

这里的功能就是把坐标点位置交叠存在的所有视觉元素的ToString()形式显示到ListBox中。

其中 HitTestResultBehavior.Continue 是表示继续处理更深层的交叠的视觉元素，如果改为 Stop ，则只处理最表层的视觉元素。

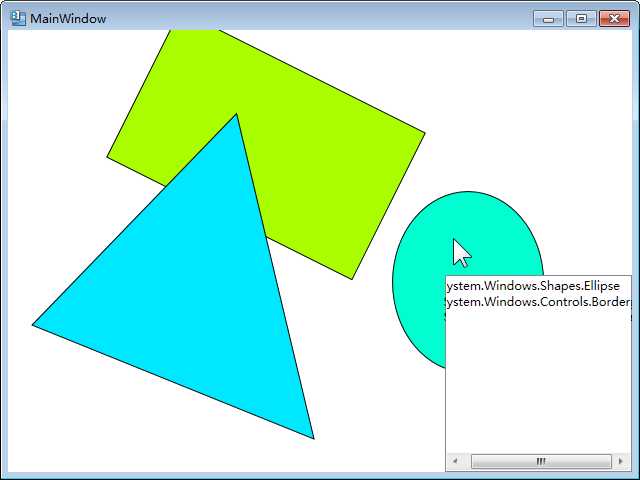

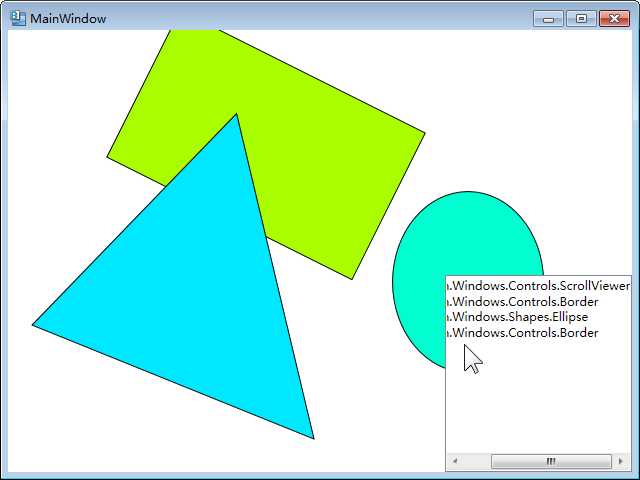

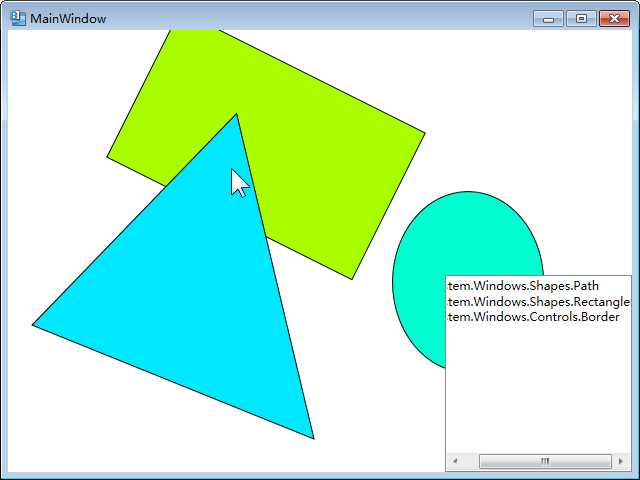

在特定位置单击鼠标已进行测试：

下载

源代码：http://www.uushare.com/user/icesee/file/2991316

本文的XPS格式：http://www.uushare.com/user/icesee/file/2991317
