WPF界面设计技巧（6）—玩玩数字墨水手绘涂鸦

想让你的程序支持鼠标及手写笔涂鸦吗？只要敲入“<InkCanvas/>”这几个字符，你就会领悟什么叫“很好很强大”，今天我们来做一个手写板的演示，你可把它当作屏幕便笺使用。

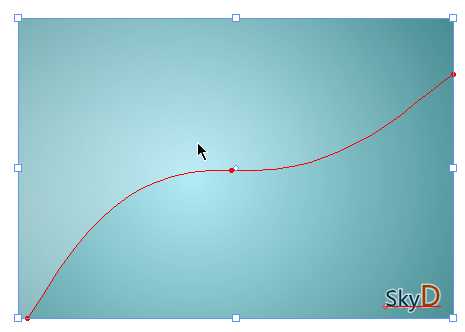

首先要用 Microsoft Expression Design 2 画一幅英俊的界面背景，这里我们剽窃索尼 VAIO CR 笔记本的设计，做出了一个油光锃亮的面板：

记住还是要都绘制到一个图层上哦，图层命名为“back”。

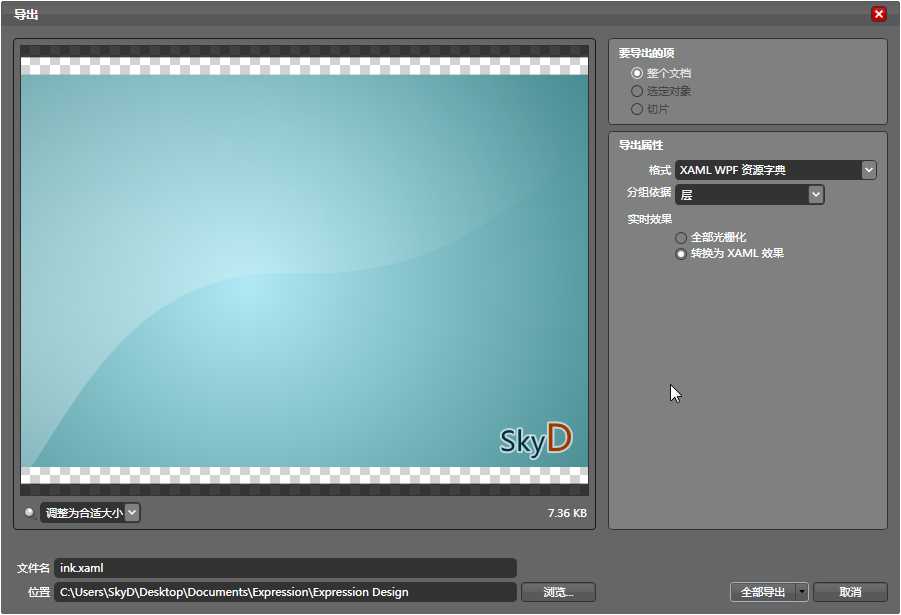

导出为资源字典，嗯，油光锃亮：

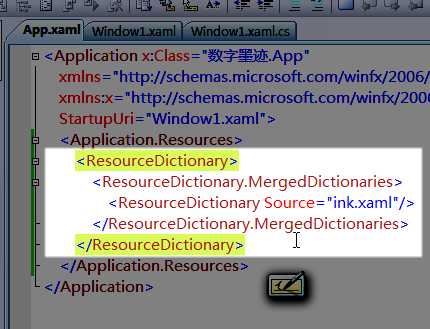

打开 Microsoft Visual Studio 2008 ，新建 WPF 应用程序，导入资源字典：

添加引用：

然后就是代码了，这次的代码比较少。

界面代码：

Code
<Window x:Class="数字墨迹.Window1"
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    Title="www.cnblogs.com" Closing="Window_Closing" Initialized="Window_Initialized" WindowStyle="ToolWindow" SizeToContent="WidthAndHeight">
    <Grid>
        <InkCanvas Background="{StaticResource back}" Width="435" Height="300" Name="ink">
            <InkCanvas.DefaultDrawingAttributes>
                <DrawingAttributes Color="#882F515B" IsHighlighter="True" StylusTip="Rectangle" Height="4" Width="2" IgnorePressure="True" FitToCurve="True">
                    <DrawingAttributes.StylusTipTransform>
                        <Matrix M11="1" M12="1.5" M21="2.2" M22="1"/>
                    </DrawingAttributes.StylusTipTransform>
                </DrawingAttributes>
            </InkCanvas.DefaultDrawingAttributes>
        </InkCanvas>
    </Grid>
</Window>

后台代码：

Code
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Navigation;
using System.Windows.Shapes;

namespace 数字墨迹
{
    /**//// <summary>
    /// Window1.xaml 的交互逻辑
    /// </summary>
    public partial class Window1 : Window
    {
        public Window1()
        {
            InitializeComponent();
        }

        private void Window_Closing(object sender, System.ComponentModel.CancelEventArgs e)
        {
            var f = new System.IO.FileStream("pic.ink", System.IO.FileMode.OpenOrCreate);
            ink.Strokes.Save(f);
            f.Close();
        }

        private void Window_Initialized(object sender, EventArgs e)
        {
            var f = new System.IO.FileStream("pic.ink", System.IO.FileMode.Open);
            if (System.IO.File.Exists("pic.ink")) ink.Strokes = new System.Windows.Ink.StrokeCollection(f);
            f.Close();
        }
    }
}

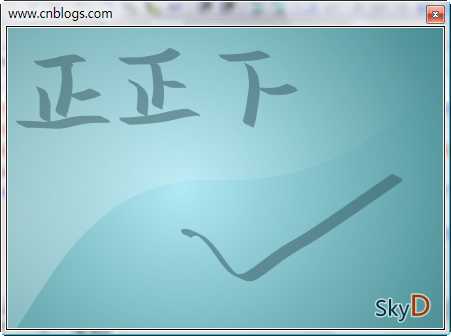

先看效果吧，编译运行：

可以用鼠标、手写笔或触摸屏在上面随意涂鸦，这感觉很好。

想像一下，这个软件对于囚犯来说，会是多么重要。

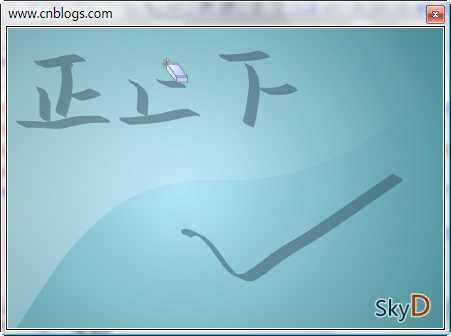

对于一些手写笔，还支持反转时转换为橡皮擦功能，很牛X。

关闭程序后，我们的艺术品还会被自动保存为 pic.ink 这个文件，这样在下次程序启动时，我们就可以继续创作了。

代码讲解：

先来讲个小技巧，为窗体设置 SizeToContent="WidthAndHeight" ，然后将其宽、高都改为 Auto ，可以让窗体根据其内容自适应大小，这在多数情况下非常好用，如果你在意界面的边距空间美感的话。

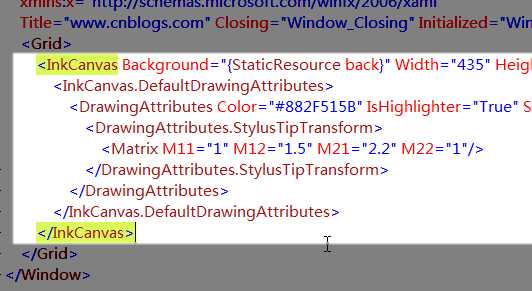

InkCanvas 是数字墨迹的容器，InkCanvas.DefaultDrawingAttributes 属性定义了其默认的绘制样式，我们在这里可以为其调整笔刷颜色、形状、等为数不多的样式，其中几项还不太好用，比如压感支持 IgnorePressure ，在我这设了也没用。

DrawingAttributes.StylusTipTransform 属性可以将普通且无辜的笔刷形状残忍地扭曲，它使用一个矩阵来来完成这一恶毒行径。

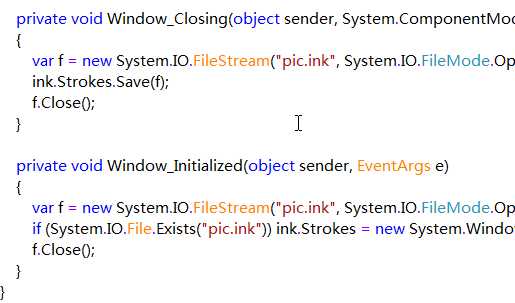

这里是一些简单的 IO 操作，很好理解。

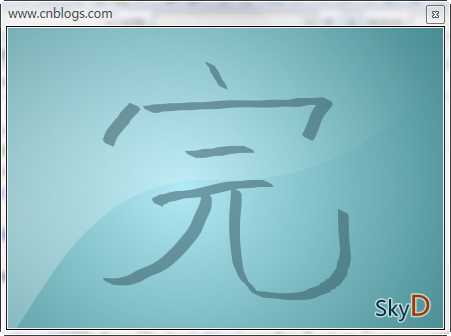

嗯，不管你是否喜欢，我都将用一个操蛋的方式结束本篇：

源代码下载（包含 Design 设计文件）
