Tomcat源码分析之—容器整体结构

时间:2014-12-03 07:01:35      阅读:272      评论:0      收藏:0      [点我收藏+]

     Tomcat有多个容器组成,而Container也就是容器与Connecter连接器是Tomcat最核心的两个模块,Connecter连接器接收客户端的请求,并根据客户端的请求传递给Container处理并作出相应。

Tomcat中有多个层次的容器对象:Engine、Host、Context、Wrapper,这些容器是有层级关系的。

  • Engine:代表整个Tomcat的Servlet引擎,可以包含一个或多个子容器
  • Host:    表示一个虚拟主机,包含多个Context
  • Context :表示一个ServletContext,包含一个或多个Wrappers容器
  • Wrappers:表示一个独立的Servlet定义,可以是多个servlet或一个servlet实例

     所有的容器都继承ContainerBase抽象类, ContainerBase抽象类实现Container接口,Container继承Lifecycle接口用于实现对容器的生命周期的统一管理。

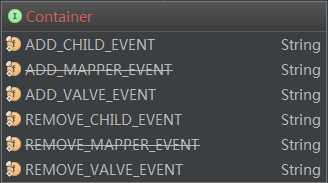

Container接口定义了静态字段来表示添加或移除子容器时的事件类型(如下图):

                           bubuko.com,布布扣

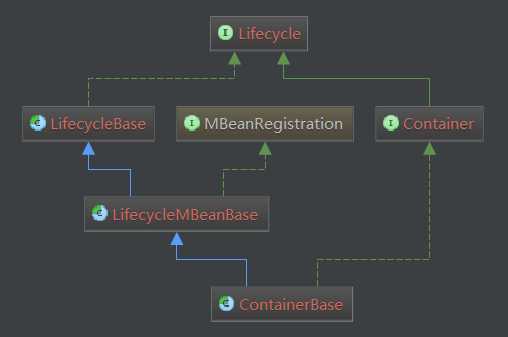

通过下面图片我们看下ContainerBase的类结构,由于篇幅有限方法过多这里就不列出接口、类的字段与方法了:

                         bubuko.com,布布扣

                                               ContainerBase类图

   1、Lifecycle接口:就是我们前面介绍过的用于控制Tomcat所有组件生命周期的接口定义。
   2、LifecycleBase抽象类:实现了Lifecycle接口用户Tomcat所有组件生命周期的管理类。
   3、MBeanRegistration接口:用于使Tomcat支持JMX而定义的接口。
   4、LifecycleMBeanBase抽象类:继承了LifecycleBase与实现了MBeanRegistration接口,实现了JMX的支持。
   5、Container接口:就是我们所有容器的接口,定义了容器通用的字段还有方法。
   6、ContainerBase抽象类:所有容器的基类,实现了一些子容器管理的方法(添加、移除、查找),子容器的启动、实现了容器事件监听对象的管理、包括对Loader、      Logger、Manager、Realm、Resources组件的管理、还包括了Pipeline、Valve对象的管理等。

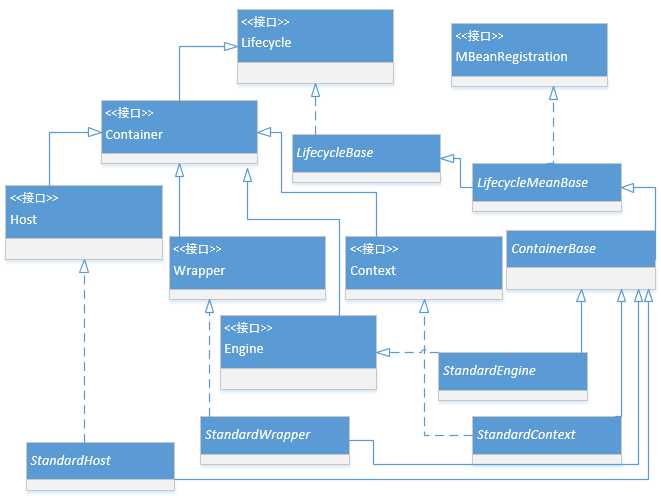

   Tomcat所有容器类图如下(省略了字段、方法):

 bubuko.com,布布扣

                                              容器类图



这节就先分析到这里,下面我们在详细分析Tomcat中的每个容器。

文章首发地址:Solinx

http://www.solinx.co/archives/101
