模拟CMOS集成电路-单级放大器增益直观理解

我们再看辅助定理：

这里，G_m是指输出与地短接时的跨导；R_out表示当输入电压为零时的输出电阻。这个是书上的原话，但是在推算公式时发现，这两个量的定义还不是完全完整，我

的理解是：

首先G_m是等效跨导，牢记其定义为：

 也就是说，我们在计算等效跨导的时候，直观地，要看输出电流的变化引起的输入电压的变化。

而R_out应该为交流电阻，最初的定义为：

也就是说，在计算交流输出电阻时，应该明确输出电压变化和输出电流变化的关系。

另外，戴维南等效方法贯穿在增益计算过程中，因此理清了这些关系，增益的计算就只涉及简单的串并联，也就可以直观地看出这些量，基本可以避免画小信号模

型（当然，掌握并熟悉小信号模型是前提）。下面就共源级、源跟随器、共栅极以及共源共栅极电路的增益情况分别进行分析：

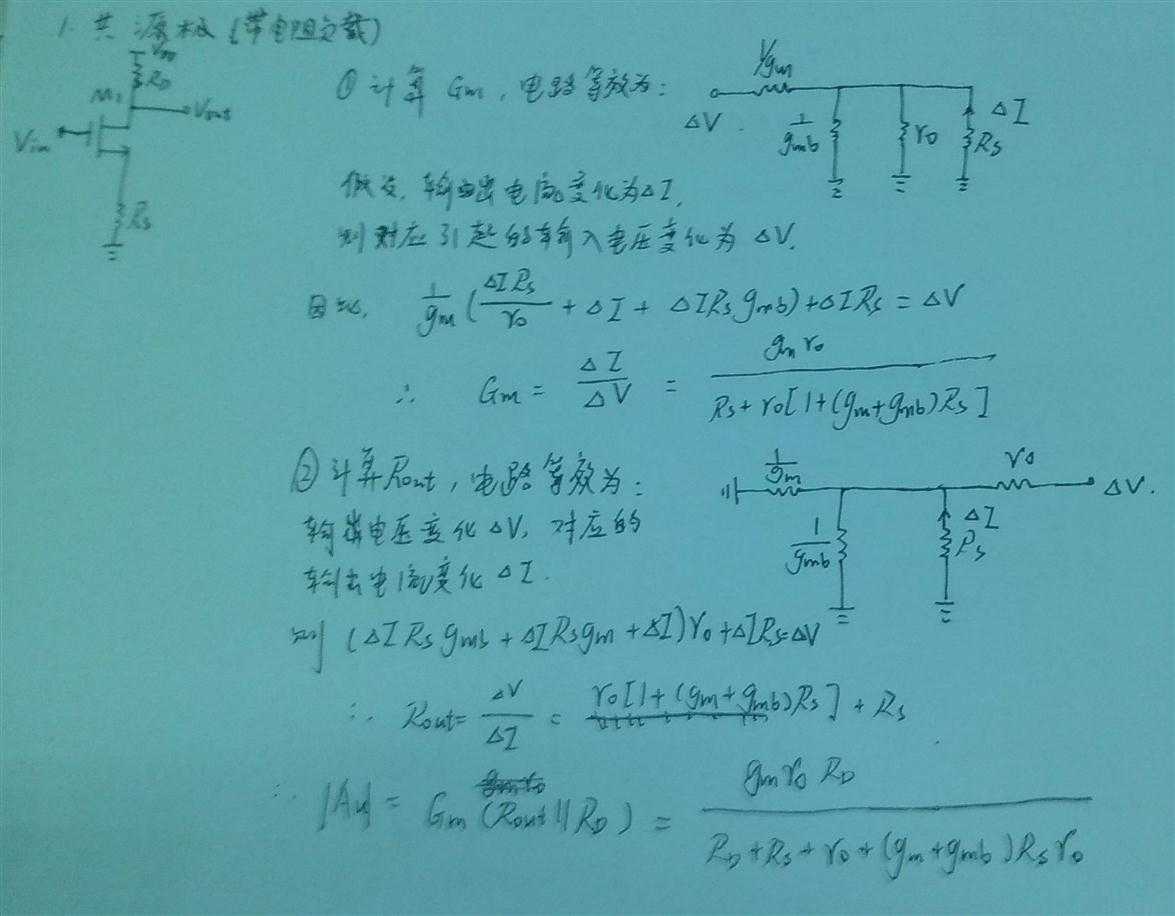

1、共源级

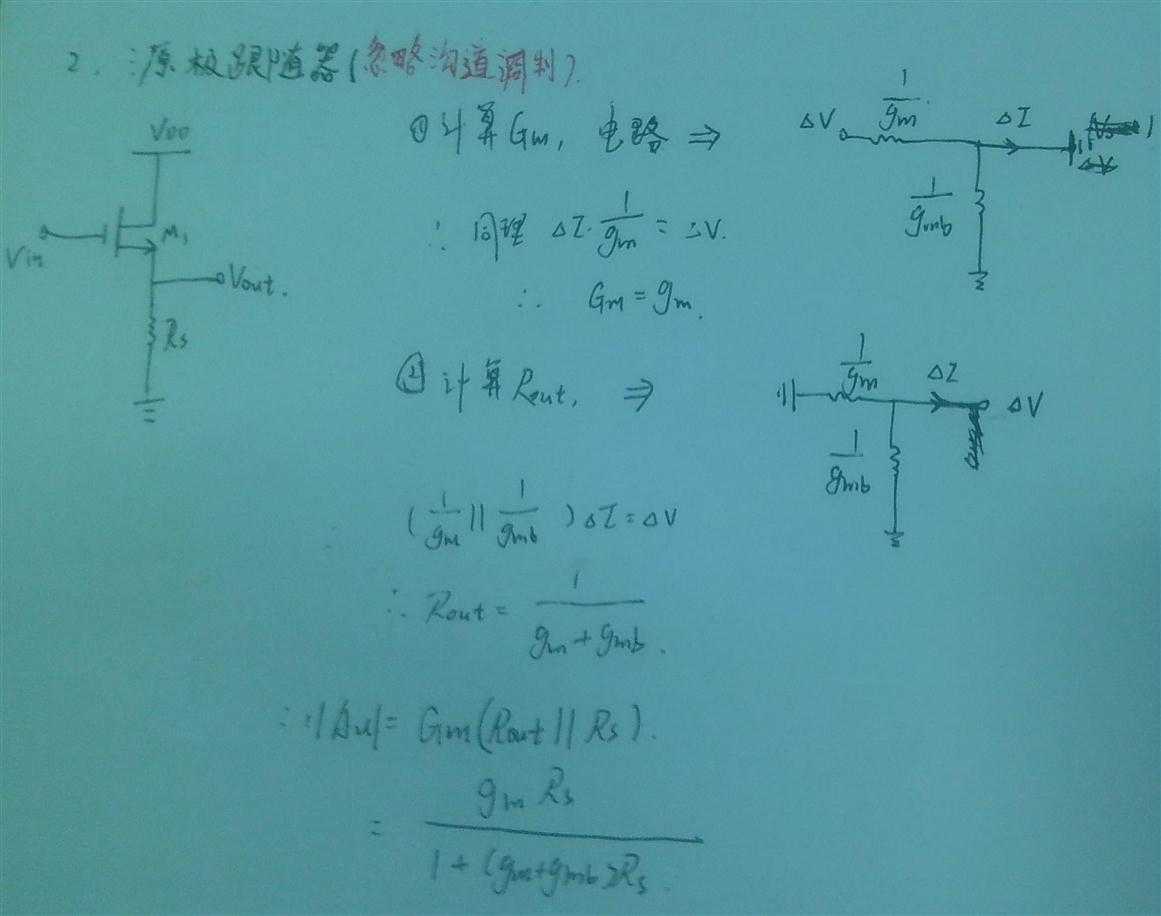

2、源跟随器

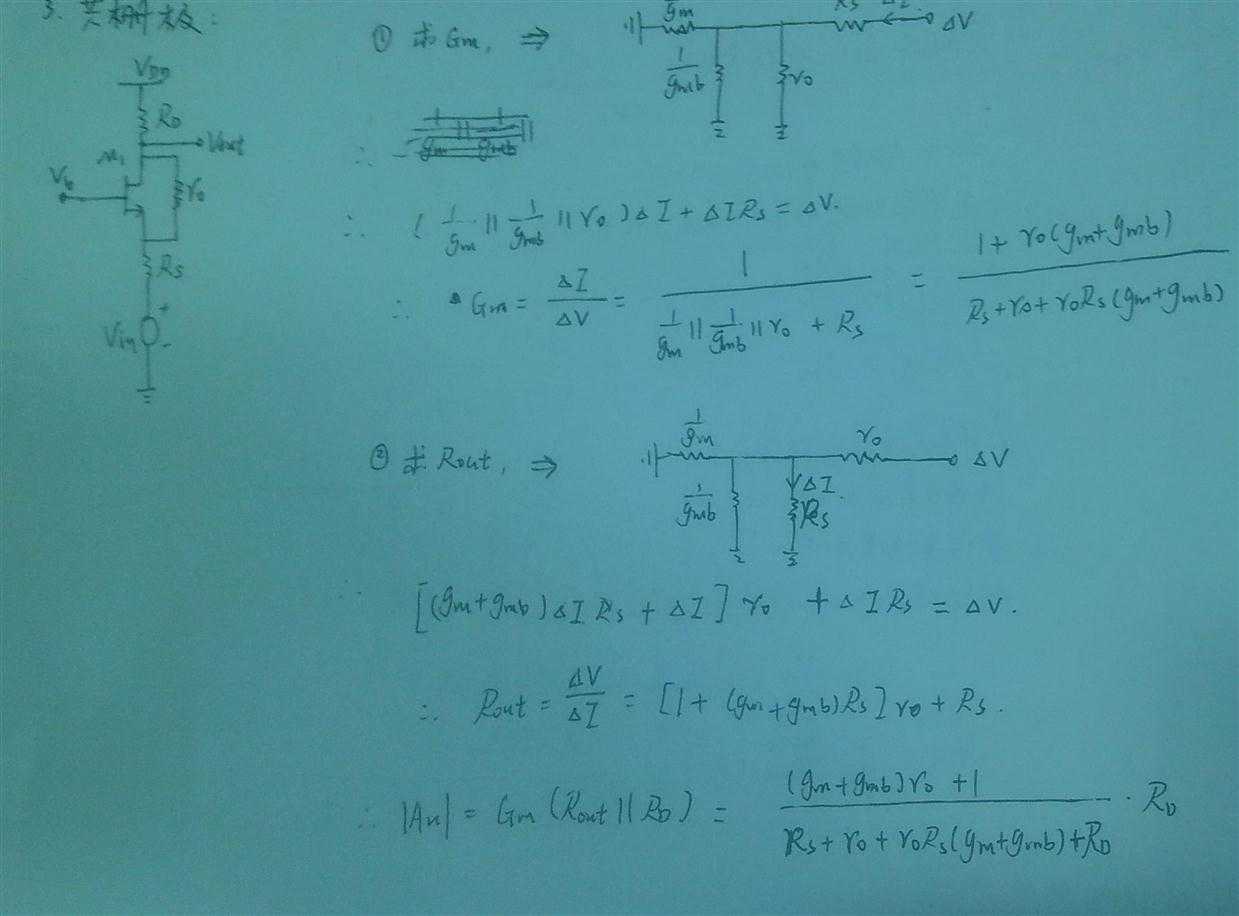

3、共栅极

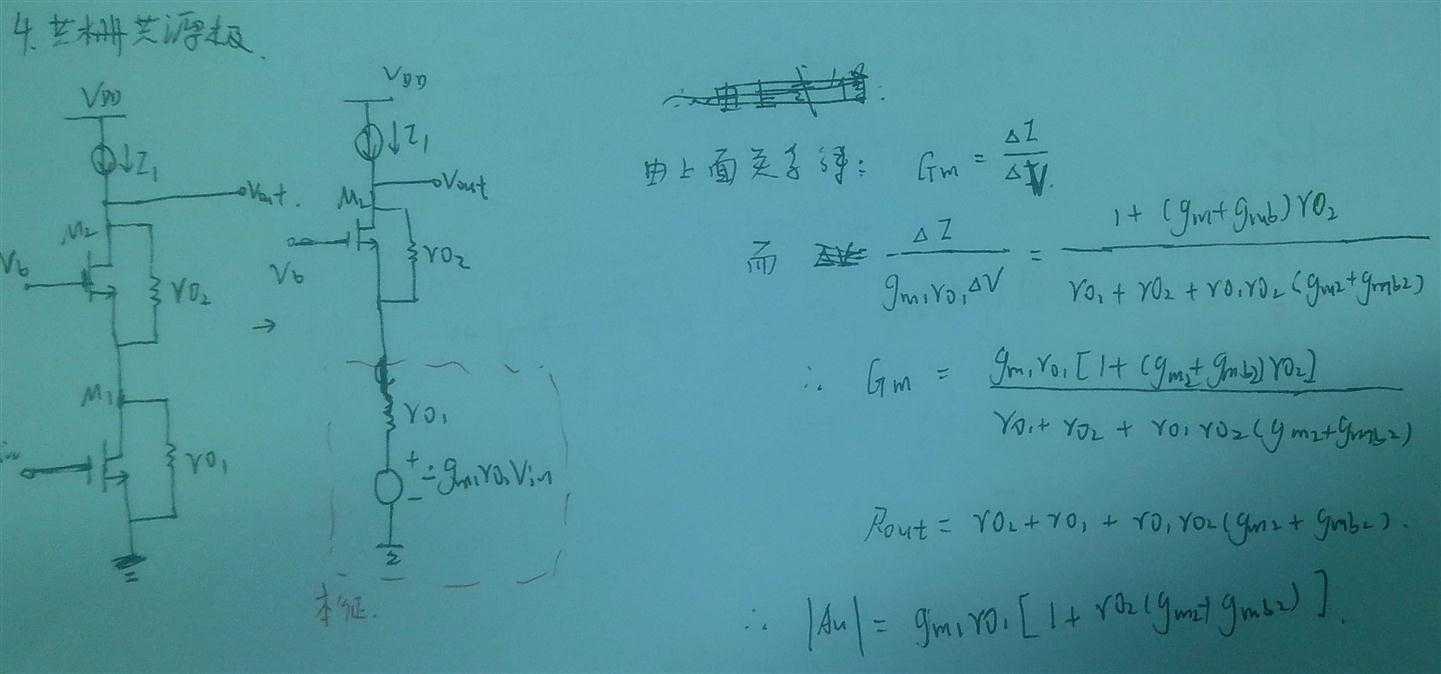

4、共源共栅极
