protel99_拼板详细图解

时间:2014-02-21 09:07:07      阅读:605      评论:0      收藏:0      [点我收藏+]

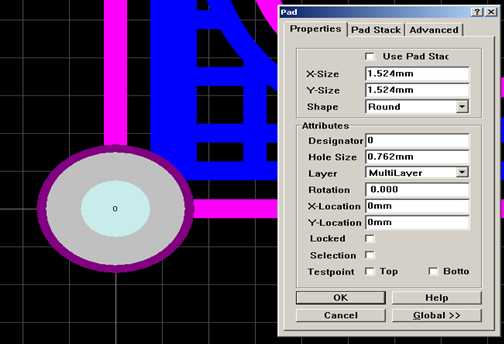

首先打开PCB文档。如图所示,在PCB左下角放置一個坐標為X=0,Y=0的焊盤。

bubuko.com,布布扣

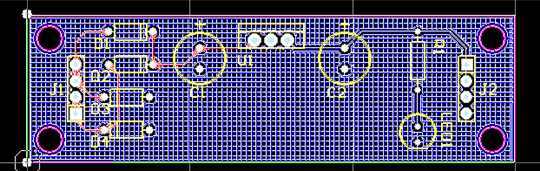

从下图看,为了方便电路板生产厂家的加工和焊接工厂的加工,拼版的方向是向上Y轴方向拼版。

bubuko.com,布布扣

接着为了在拼版过程中好对齐板边,所以需要在Y轴的顶边放置一个选择焊盘,用于拼版时电路板的放置。

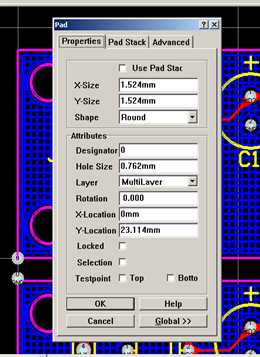

由於板生产工艺中无间隙拼版的间隙0.5mm左右 工艺边不能低于5mm ,那么定位焊盘位置就是Y轴板边高度加0.254MM。 (由於線寬是0.254mm,所以要加高0.254mm)如下圖所示。

bubuko.com,布布扣

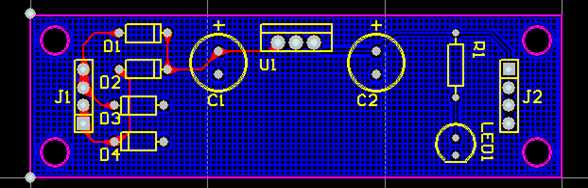

全选电路板,并复制电路板,复制电路板的时候,鼠标点到X=0,Y=0原点上。

bubuko.com,布布扣

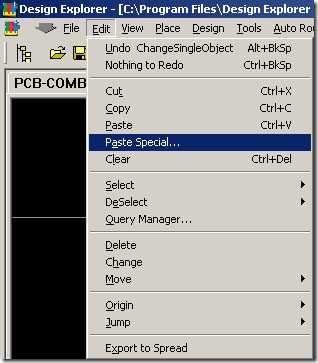

然后选择菜单栏中的paste special (特殊粘贴,使用特殊粘贴,可以保证拼板不会自动重命名。),在弹出的对话框中勾选 Keep net narr 和Duolicate design 两项,如下图二所示。

bubuko.com,布布扣 bubuko.com,布布扣

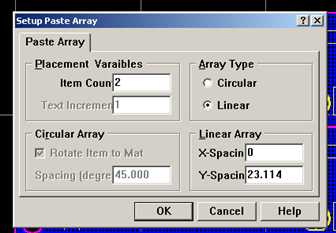

点击Paste Array 進行粘貼數目設置

bubuko.com,布布扣

前面我們說過,要在Y軸線加高0.254 所以Y軸應是23.114mm,如果是X軸方向的拼板的話,也是一樣的在X軸線加高0.254.

bubuko.com,布布扣

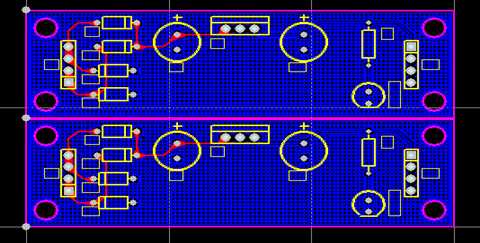

                       Y軸的拼板

bubuko.com,布布扣

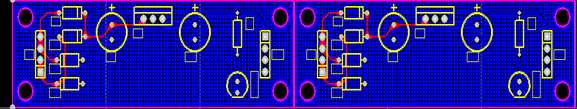

                        X軸的拼板

拼版线就刚好是0.508mm.满足了做板工艺有求。在去掉为了方便拼板所加的焊盘,就大功告成了。

有时候为了方便SMT生产,一般都会在板两边多加5MM的工艺边,并在对角放置MARK点。
