汽车OBD接口定义

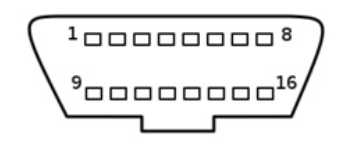

汽车上的OBD-II接口（母）：

ELM327用到的引脚：

2: SAE-J1850 PWM和SAE-1850 VPW总线(+) 4. 车身地 5. 信号地

6. CAN high (ISO 15765-4和SAE-J2284)  7. ISO 9141-2和ISO 14230-4总线的K线

10. SAE-J1850 PWM协议总线(-)(not SAE-1850 VPW) Europe, etc. Chrysler CCD Bus(+)

14. CAN low (ISO 15765-4和SAE-J2284)  15. ISO 9141-2和ISO 14230-4总线的L线 16. 蓄电池电压

全部引脚定义：

1. Manufacturer discretion. GM: J2411 GMLAN/SWC/Single-Wire CAN.  2. SAE-J1850 PWM和SAE-1850 VPW总线(+)

3. Ford DCL(+) Argentina, Brazil (pre OBD-II) 1997-2000, USA,  4. 车身地 5. 信号地

6. CAN high (ISO 15765-4 and SAE-J2284)  7. ISO 9141-2和ISO 14230-4总线的K线 8. -  9. -

10. Bus negative Line of SAE-J1850 PWM only (not SAE-1850 VPW) Europe, etc. Chrysler CCD Bus(+)

11. Ford DCL(-) Argentina, Brazil (pre OBD-II) 1997-2000, USA, Europe, etc. Chrysler CCD Bus(-) 12. -  13.

14. CAN low (ISO 15765-4和SAE-J2284)  15. ISO 9141-2和ISO 14230-4总线的L线 16. 蓄电池电压

OBD—II标准使用的通讯协议一般有：
ISO 9141-2，
ISO 14230-4(KWP2000)，是其中的一种。
SAE J1850PWM，
SAE J1850 VPM，
ISO15765-4(CAN-BUS)。
