WisDom .net 工作流设计流程

1.简单说明

      工作流（ Foundare WorkFlow）说白了就是工作流程的一些计算机模型，即将工作流程中的工作如何前后组织在一起的逻辑和规则在计算机中以恰当的模型进行表示并对其实施计算。工作流要解决的主要问题是：为实现某个业务目标，在多个参与者之间，利用计算机，按某种预定规则自动传递

     上面的盗版了一下书中的概念。在权限管理系统中说白了就是对一些工作生活周期的管理和数据的一些分析挖掘，下面我们来看一下我是怎么设计工作流的， （说一下大家知道有什么比较好的工作流设计器吗？如知道请留言分享一下谢谢）

2.常见工作流模型

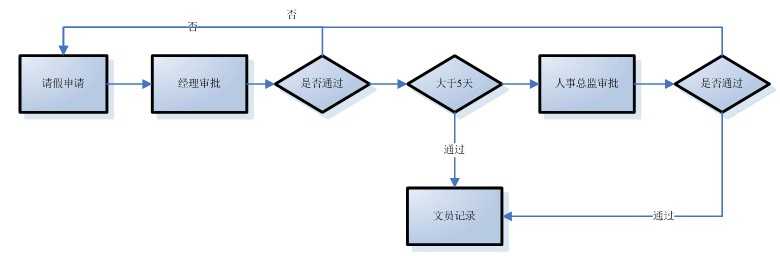

•      判定型

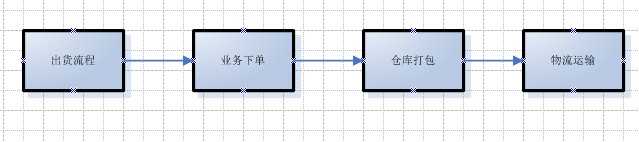

•   顺序型

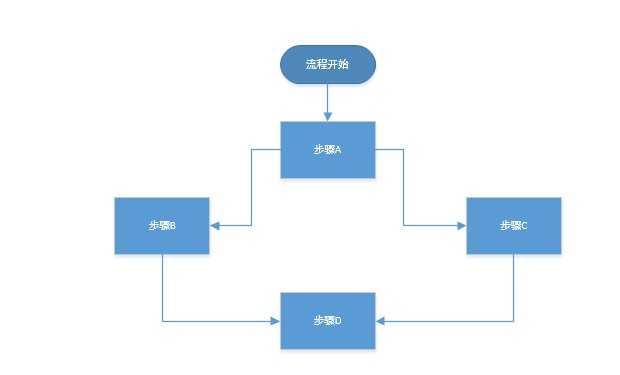

•    并行型

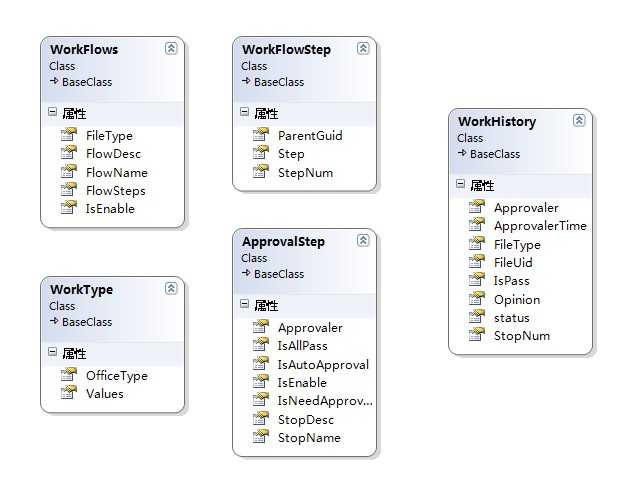

3.类图

        说明：WorkType 办文类型，用来区分当前审批的烈性

                 ApprovalStep 审批步骤，用户可以根据审批步骤组合成不同的工作流

                 WorkFlowStep 工作流步骤，有不同的工作流步骤组成该类型的工作流。这个ParentGuid 表示上一步骤ID

                 WorkFlows 工作流

                 WorkHistory 办文历史。主要用于存储每一办文类型的审批过程

  4.通用约定

          1.这里我们约定每一步骤审批不通过后都返回流程开始

          2.审批中和审批的通过的项目均不能修改

5.伪代码设计

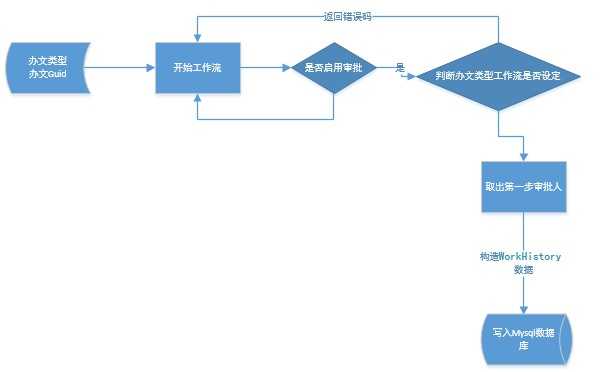

        1.开始工作流。即在文件保存时写入相关的数据，用于启动工作流，在启动工作流程后数据将进入审批中心，等待用户审批

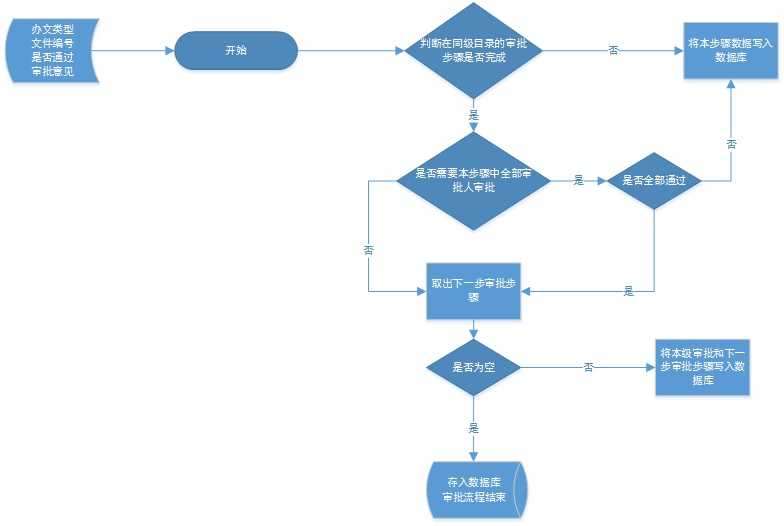

     2.审批文件 。用户在审批中心进行审批时转入下一步办文人,
