为什么网络损伤仪WANsim中没有流量通过

在使用网络损伤仪 WANsim 的过程中，有时候发现网损仪中没有流量通过。有些小伙伴可能会想：自己所有配置都是正确的 ，为什么会没有流量通过呢？
有可能，是你忽略了一些东西。
下面，我总结了一些导致网损仪中没有流量通过的原因，分享给大家。

引擎是否打开

许多小伙伴会忽略引擎，在【RESET ENGINE】之后，引擎会关闭的，需要我们重新打开。引擎关闭状态任何流量都无法通过网损仪。

是否设置了正确的报文分类

这个错误是许多对网损仪功能不熟悉的小伙伴经常会犯的。报文过滤器设置的不正确，会导致流量无法进入虚拟链路。

• 报文过滤器没有设置分类规则
  报文过滤器没有设置分类规则，所有流量都会被直接转发出WANsim，不进入虚拟链路。所以在数据列表中看见任何流量。

• 分类规则忘记修改action，所有流量透传了
  默认的分类规则和新添加的分类规则的 action 都是 Bypass。在设置分类规则后，要先修改 action ，使流量进入到相应的 PATH。否则，流量将会透传。

• 分类规则设置不正确，2 个方向的源IP与目标IP搞反了
  我们的流量是有方向的。2 个方向上的流量的源 IP 地址与目标 IP 地址是不一样的。在填写分类规则的 IP 时，需要注意方向。填写错误的话流量无法被匹配到，对应的链路上就不会出现流量。

• 分类规则设置不恰当，优先级高的规则适配范围比优先级低的规则更大，导致优先级低的规则无法匹配到报文

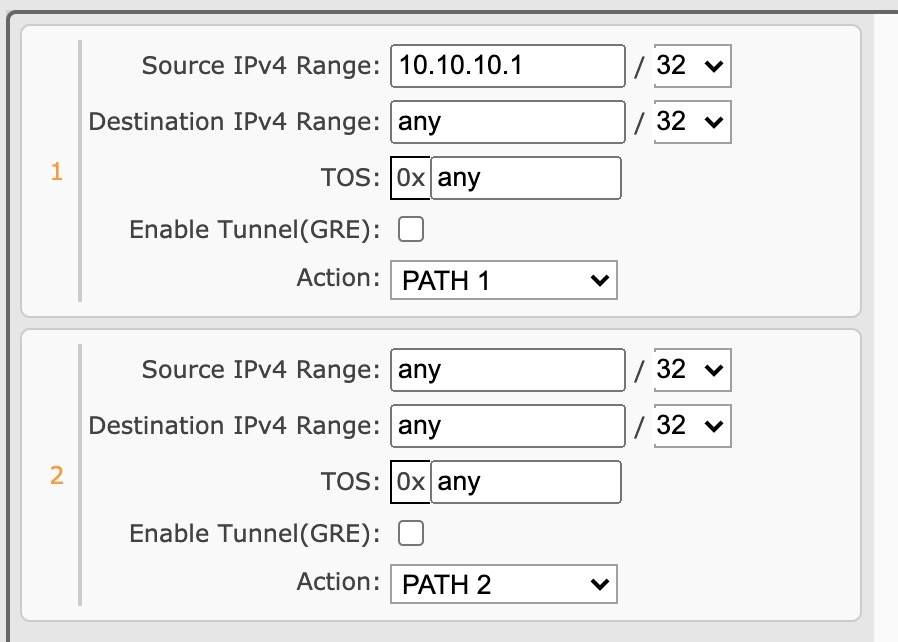

  我们在设置分类规则时要注意优先级。高优先级的分类规则的匹配范围一定是最小的。例如，我想匹配源 IP 为 10.10.10.1 的报文，其他报文被转发到 PATH2。分类规则的设置应该如下图：


• 使用发包器发送报文，发送的报文没有 IP 地址，却设置了 IP 地址过滤规则
  这个错误比较少见。一般使用发包仪发送特殊的报文时需要注意这个问题。如果发送的报文没有IP地址，却设置了IP地址过滤规则。
  那么这条规则无法匹配到报文，导致报文被透传。

检查原本拓扑是否正确，是否存在流量

假设你确定自己的设置是正确的，但是确没有流量经过 WANsim ，你可以先将 WANsim 从拓扑中移除，再检查网络是否连通。WANsim 是无法产生流量的，假设拓扑本来就无法连通，WANsim 中也就没有流量通过。

设置了非常高的丢包，在测试设备上表现出断网，但是在 WANsim 上可以看到有丢包率等数据

假设你是在测试设备上观测到没有流量，可以再观察统计列表。假设 RX 一栏有数据，TX 一栏没有数据。则可能是误设置了某些损伤，如：丢包率100%。导致流量全被丢弃。
