MLAG

MLAG（多机箱链路聚合）是一种启用来自主机的二层多路径以获得额外的带宽或链路弹性的非标准协议，由于该协议是一种公共协议，因此每个供应商都可自定义机制实现支持MLAG。
MLAG是指两台或多台交换机跨设备链路聚合形成一个M-LAG双主系统，也就是说它允许两个或多个物理交换机呈现一组平行的链路作为单一的聚合链路，且允许主机上行链路到两台交换机以实现物理多样性，同时只需管理一个捆绑接口。
反过来，这两个交换机可使用MLAG连接到其他交换机并转发所有数据。
在MLAG链路中，链路聚合控制协议（即LACP）通常用于主机与MLAG虚拟交换机之间或MLAG虚拟交换机之间进行南北协商。在属于同一MLAG双活系统中交换机之间使用东西向专有协议。

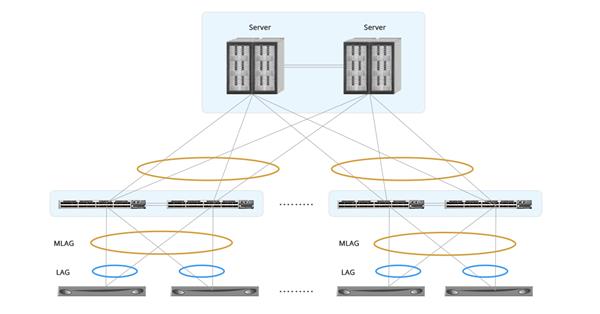

如图，MLAG双活系统中的四个叶交换机建立了从服务器到交换机之间的冗余连接，LAG组依靠静态链路聚合或基于LACP协议协商的方法构成。

MLAG的优势

通过使用LAG将流量平均分配给每台交换机；
只需将更多链接捆绑到LAG组中，便能增加用于南北向和东西向的带宽；
通过双重管理和控制平面提供稳定性；
支持一次升级一台交换机，不会影响其他设备；
扩展端口容量简单自由——可通过将另一个MLAG双活系统创建到另一台交换机来添加另一台交换机东西向的传输，从而扩展系统端口。
