OSPF DR BDR Selection

?

DR的选举：

1：选择priority大的，默认的priority是1

2：选择RouterID大的

?

Router-ID的选举方式：

1：手工指定任意并且唯一的router-ID

2：LoopBack接口中最大的IP地址

3：物理接口中最大的IP地址

DR和BDR的属性

1：不抢占

2：当DR Down掉的时候，BDR接替DR,并且重新选举BRD

3：DR,BDR,DROTHER都是接口概念

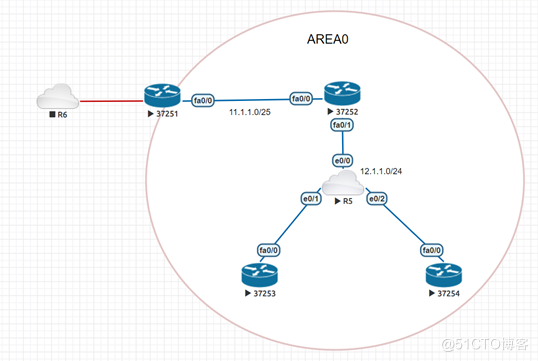

这里我没有设置router ID和loopback地址，默认是选择物理IP最大地址，并且验证DR 不抢占特性：

?

2：IP Add

?

3：查看邻居关系

优先级都相同的情况下，DR和BDR的选举是根据RouterID决定，没有手动配置loopback地址和routerID，因此routerID此时选择的是物理接口的最大IP地址。一个网段选一个DR。

此时R3是DR，R4是BDR

4： 更改R4优先级高于R3，验证DR和BDR的不抢占特性。

首先在R4上更改ospf优先级到5，在R3上观察到R4仍然是BDR

R3上ShutdownR3R4直连的接口，再恢复，R3上观察到R4这个时候更改为这个网段的DR。

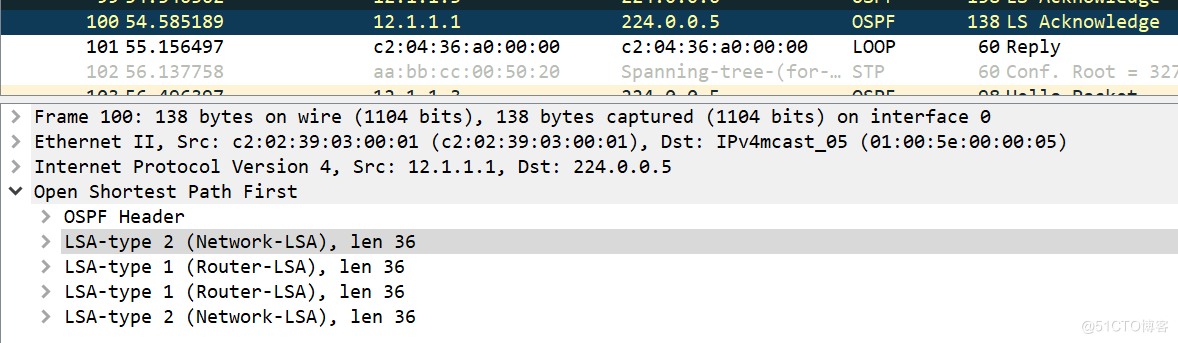

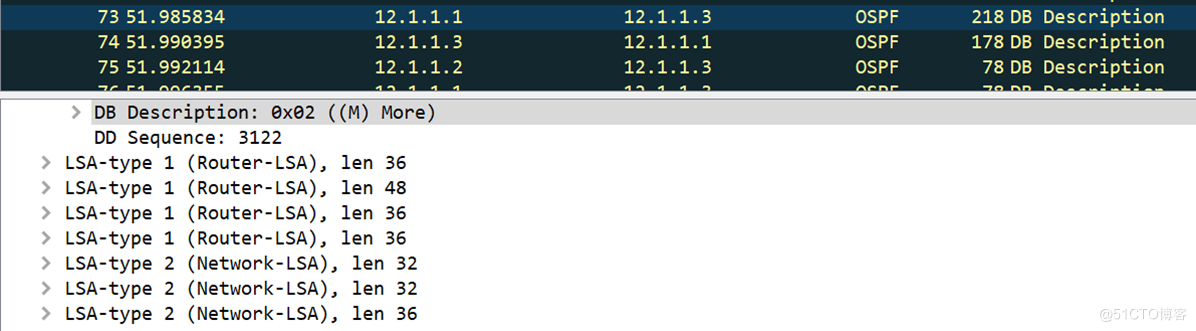

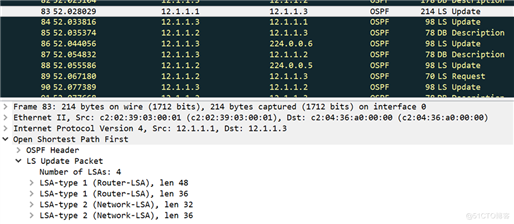

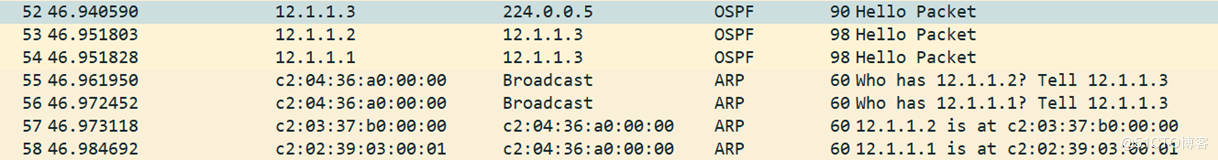

抓包如下：
