在 Skywalking RocketBot 上添加监控图表

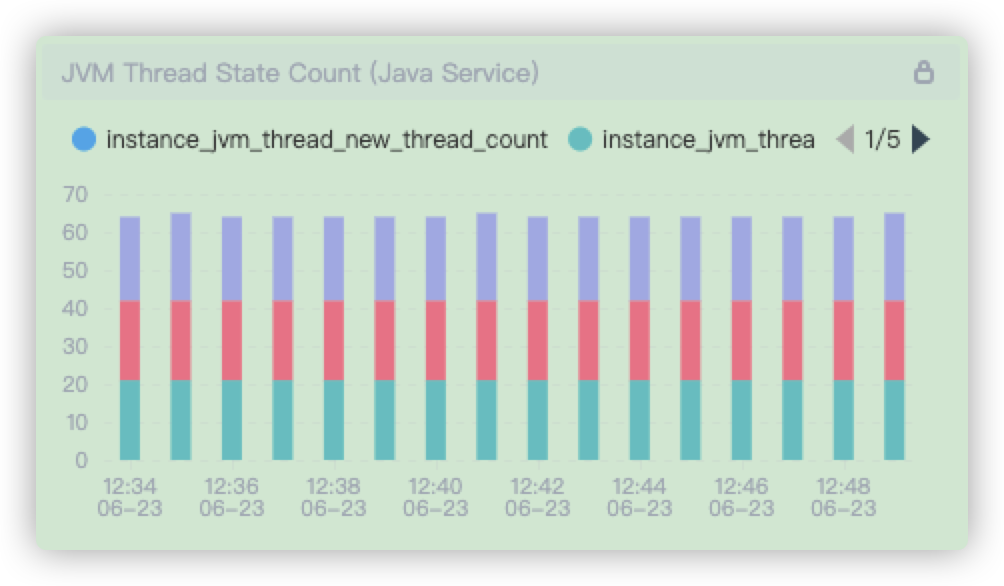

效果图

该图的一些配置信息如下：

标题为： JVM Thread State Count (Java Service)
指标为： read all values in the duration instance_jvm_thread_new_thread_count,instance_jvm_thread_runnable_thread_count,instance_jvm_thread_blocked_thread_count,instance_jvm_thread_wait_thread_count,instance_jvm_thread_time_wait_thread_count,instance_jvm_thread_terminated_thread_count
图表类型： Bar Chart
实体类型： Service Instance
独立选择器： Common selectors
宽度：3
高度：250

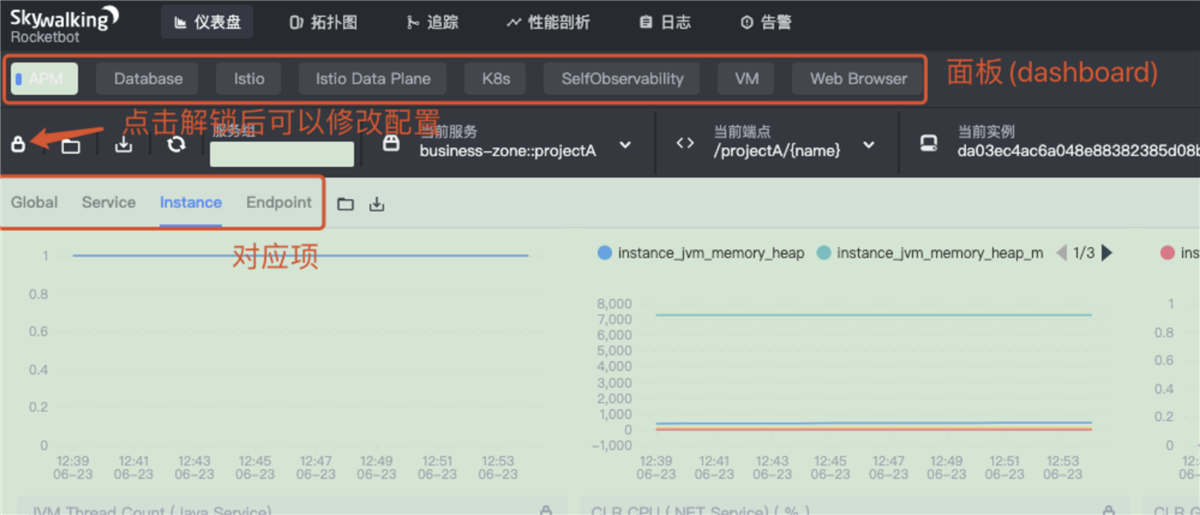

面板/页面/指标项介绍

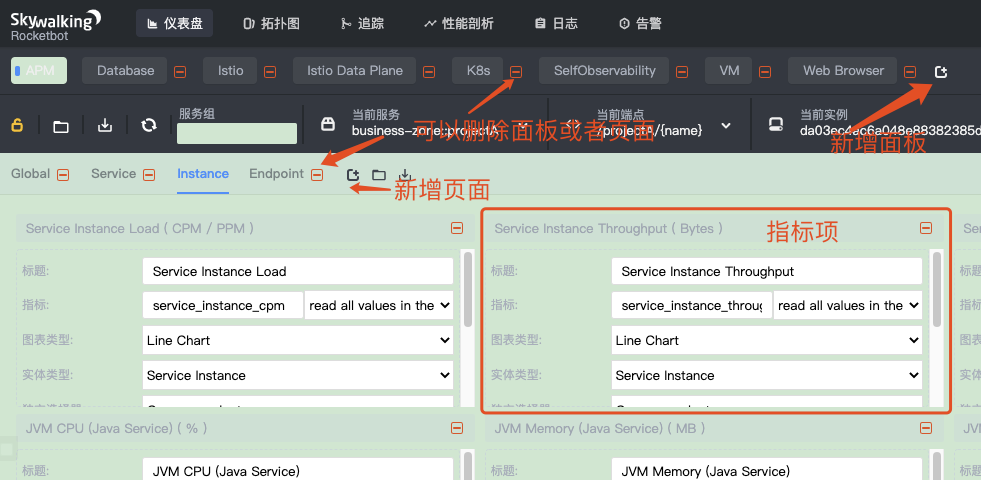

指标项配置

• 标题：指标项的标题
• 指标：指标中的值一定要在 oal 中配置，否则会提示未知指标且无法生成图表
  • 取值方式
    • read the single value in the duration(读取单个值)
    • read all values in the duration(读取所有值)
    • get sorted top N values(获取前N个值)
• 图表类型：
  • no chart：无图，指标取值方式为：read the single value in the duration 才能配置
  • Line Chart：折线图，指标取值方式为：read all values in the duration 才能配置
  • Area Chart：面积图，指标取值方式为：read all values in the duration 才能配置
  • Bar Chart：柱状图，指标取值方式为：read the single value in the duration、read all values in the duration 才能配置
• 实体类型：
  • Service：服务
  • All：所有
  • Service Endpoint：服务端点
  • Service Instance：服务实例
• 当前服务：只有独立选择器为：Self selectors才能配置
• 独立选择器：
  • Self selectors
  • Common selectors(通用选择器)
• 父级服务：指标取值方式为：get sorted top N values 才能配置
  • 设置父服务
  • 不设置父服务
• 排序方式：指标取值方式为：get sorted top N values 才能配置
  • 递减顺序
  • 递增顺序
• 单位：可以设置值的单位，只用作展示
• 数据计算：
  • Plus：加
  • Minus：减
  • Multiplication：乘
  • Division：除
  • Convert Unix Timestamp(milliseconds)：时间戳，单位：ms
  • Convert Unix Timestamp(seconds) ：时间戳，单位：s
• 宽度：指标项的宽度
• 高度：指标项的高度
