Key Words. PipeCAD, 三维管道设计软件，设备建模，Equipment
在实现一些基本图元Primitive（如长方体，圆柱体、圆锥体等）的造型显示处理后，即可以做一些简单的设备建模功能。通过基本图元的搭积木，可以创建出常用的设备模型。

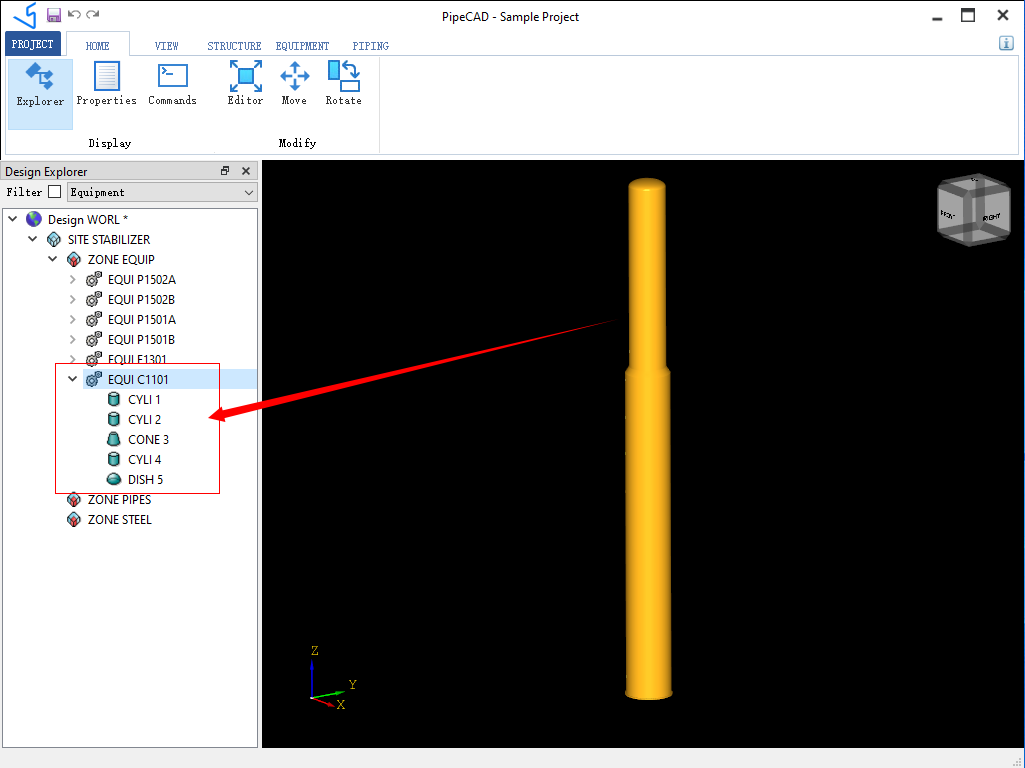

如一个反应塔的模型只需要圆柱、圆锥体和封头这几个基本图元。

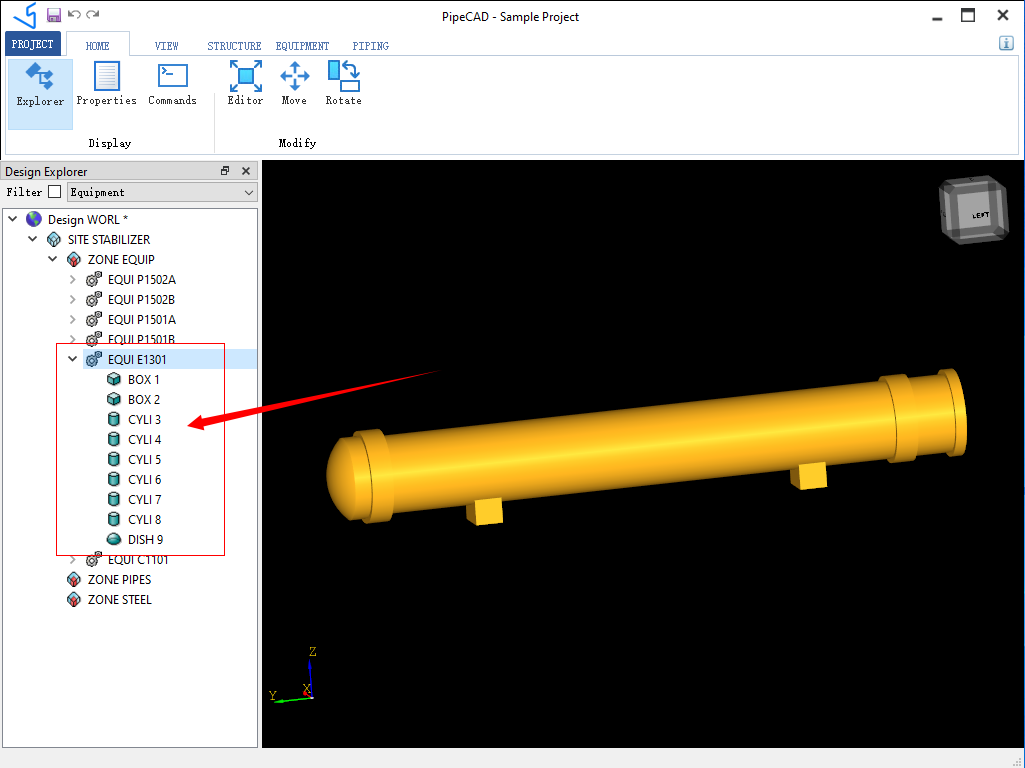

一个换热器模型只需要长方体、圆柱体和封头Dish即可。

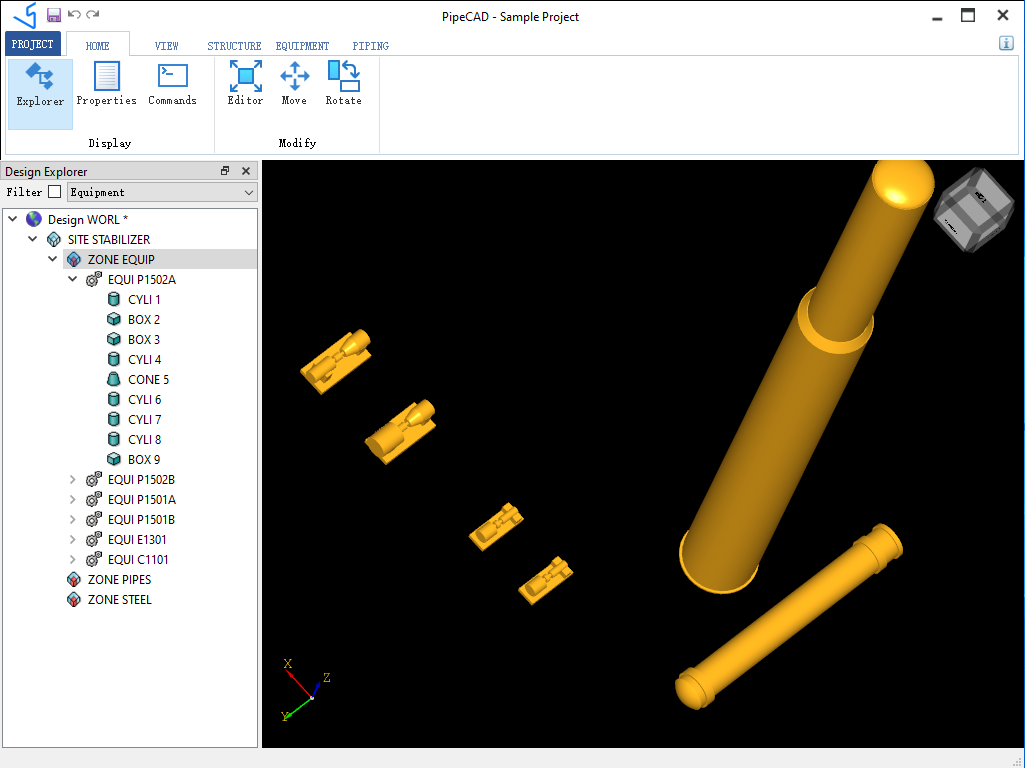

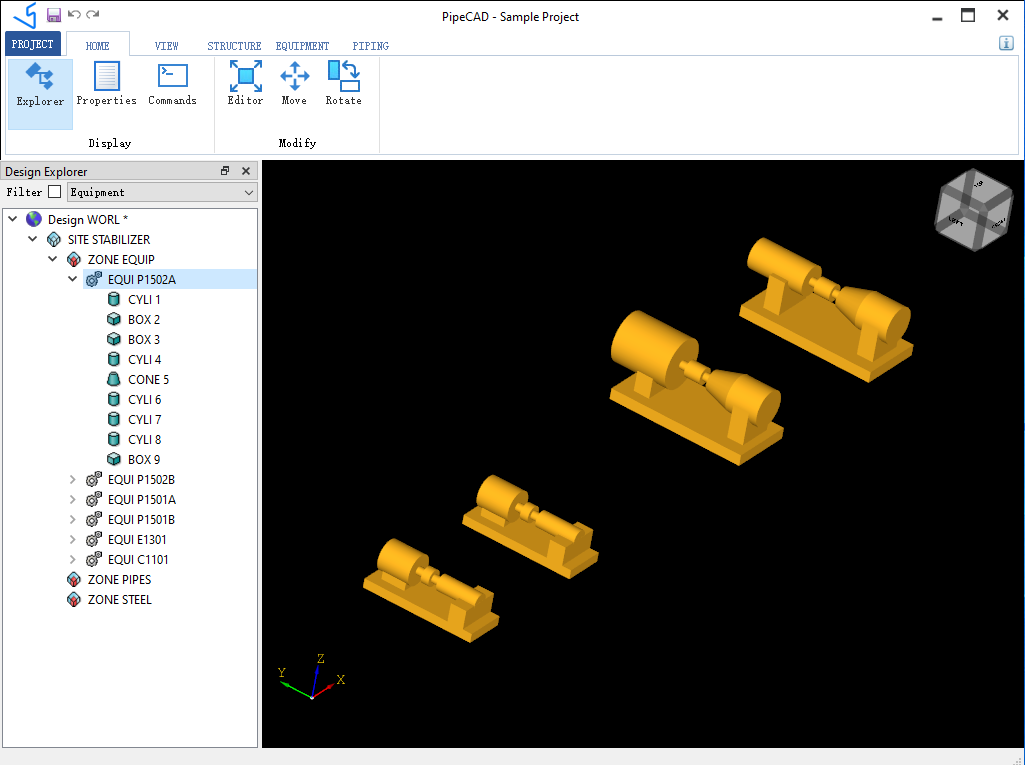

泵的模型需要的基本图元也很简单。将这些模型放在一起，越来越有感觉：
综上所述，对于不需要精确表达的模型，使用CSG造型方法简单，方便。使用CSG还有一个优势就是便于模型参数化，即模板技术Template。如一个圆柱体，可以将其直径和高度数值以及位置数据都与变量关联，这样就做成一个参数化设备。参数化设备实际上是将脚本化的建模保存到设计树上，设计人员或软件管理人员如果有编程基础，可以更好地理解。通过基本图元搭积木的方式，基本可以实现一个可用的设备建模功能。

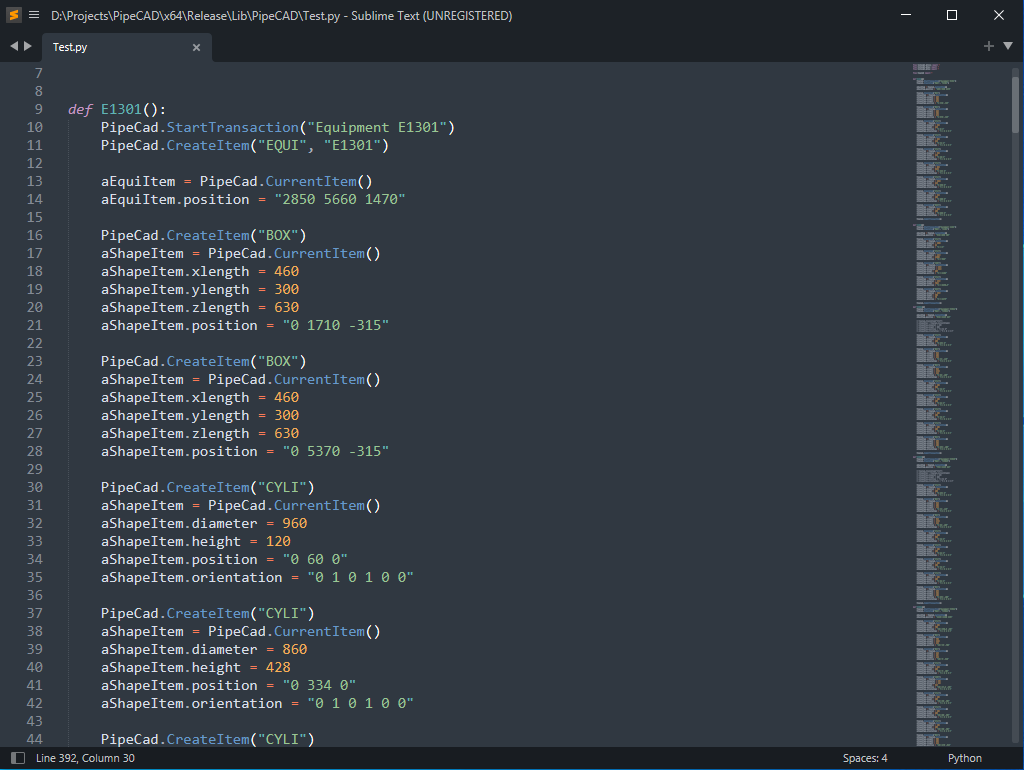

实际上现在这些设备模型的生成都是使用的Python脚本来实现的。使用Python脚本可以方便生成测试案例。脚本解释执行，对比于代码量大的C++项目来说，效率高。
鉴于使用基本图元搭积木的方式让设备建模功能基本可用，下一步计划实现设备管嘴Nozzle的添加。设备管嘴主要用于设备与管道的连接，有了管嘴，管线首尾的定位更方便。因为管嘴Nozzle是在Paragon模块中定义，与其他管件一样，做成的参数化模型，并通过等级控制。对于程序开发来说，也是实现模型数据从管件库Paragon模块到设计建模Design模块的连接，为管道建模打基础。
有了设计建模能力，程序也可以支持导出RVM之类的浏览文件，为工厂数字化交付提供数据来源。
