6.3 vSphere环境中物理存储器的类型之二（联网的存储器）


联网的存储器由 ESXi主机用于远程存储虚拟机文件的外部存储系统组成。通常，主机通过高速存储器网络访问这些系统。网络存储设备将被共享。网络存储设备上的数据存储可同时由多个主机来访问。ESXi支持多种网络存储技术。

除了本主题中介绍的传统网络存储，VMware 还支持虚拟共享存储（如 Virtual SAN）。Virtual SAN 可将 ESXi 主机的内部存储资源转变为可为虚拟机提供 High Availability 和 vMotion 等功能的共享存储。

注意：同一 LUN 无法通过不同存储协议提供给一个 ESXi 主机或多个主机。要访问LUN，主机必须始终使用单一协议，例如仅使用光纤通道或仅使用 iSCSI。

1、光纤通道 (FC)

如下图1所示，在 FC 存储区域网络 (SAN) 上远程存储虚拟机文件。FC SAN是一种将主机连接到高性能存储设备的专用高速网络。该网络使用光纤通道协议，将SCSI 流量从虚拟机传输到 FC SAN 设备。

要连接到 FC SAN，您的主机应该配有光纤通道总线适配器(HBA)。除非使用光纤通道直接连接存储器，否则需要光纤通道交换机来路由存储器流量。如果主机包含FCoE（以太网光纤通道）适配器，则可以使用以太网网络连接到共享光纤通道设备。

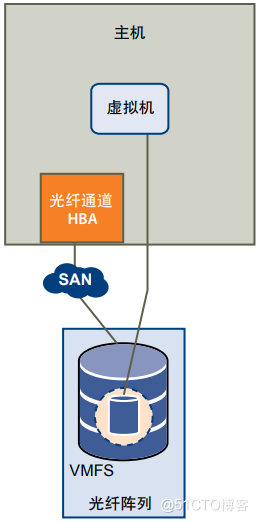

图1 光纤通道存储器

在该配置中，主机通过光纤通道适配器连接 SAN架构（包括光纤通道交换机及存储阵列）。此时，存储阵列的 LUN变得对于主机可用。您可以访问 LUN 并创建用于满足存储需求的数据存储。数据存储采用VMFS 格式。

2、Internet SCSI (iSCSI)

如下图2所示，在远程 iSCSI 存储设备上存储虚拟机文件。iSCSI 将 SCSI存储器流量打包TCP/IP 协议中，使其通过标准 TCP/IP 网络（而不是专用 FC网络）传输。通过 iSCSI 连接，主机可以充当与位于远程 iSCSI存储系统的目标进行通信的启动器。ESXi 提供下列 iSCSI 连接类型：


• 硬件 iSCSI

  主机通过能够卸载 iSCSI和网络处理的第三方适配器连接到存储器。硬件适配器可以是从属适配器，也可以是独立适配器。

• 软件 iSCSI

  主机使用 VMkernel 中基于软件的 iSCSI 启动器连接到存储器。通过这种 iSCSI连接类型，主机只需要一个标准的网络适配器来进行网络连接。必须配置 iSCSI启动器以使主机能够访问和显示 iSCSI 存储设备。

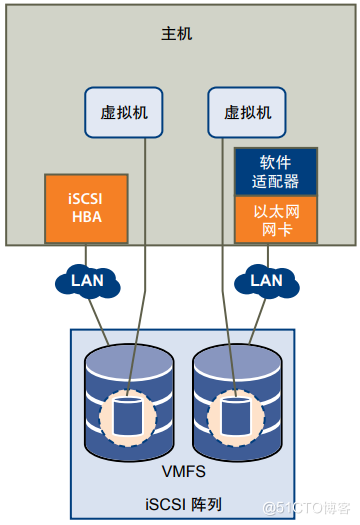

  图2 iSCSI 存储器

  如上图2所示，在左侧示例中，主机使用硬件 iSCSI 适配器连接到 iSCSI存储系统；在右侧示例中，主机使用软件 iSCSI 适配器和以太网网卡连接到 iSCSI存储器。此时，存储系统中的 iSCSI存储设备变得对于主机可用。您可以访问存储设备并创建用于满足存储需求的 VMFS数据存储。

  3、网络附加存储 (NAS)

  如下图3所示，在通过标准 TCP/IP网络访问的远程文件服务器上存储虚拟机文件。ESXi 中内置的 NFS客户端使用网络文件系统 (NFS) 协议第 3 版和第 4.1 版来与 NAS/NFS服务器进行通信。为了进行网络连接，主机需要一个标准的网络适配器。

  NFS 存储器描述了使用 NFS 卷存储其文件的虚拟机。在此配置中，主机连接到 NFS服务器，此服务器通过常规网络适配器存储虚拟磁盘文件。

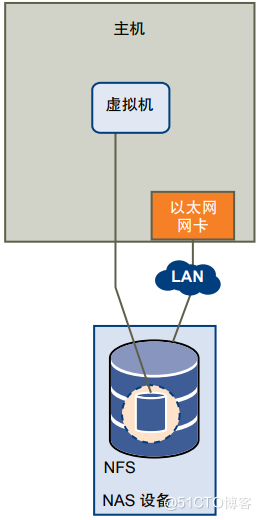

  图3 NFS 存储器

  4、共享串行连接的 SCSI (SAS)

  在可向多个主机提供共享访问的直接连接的 SAS存储系统上存储虚拟机。这种类型的访问允许多个主机访问 LUN 上的同一个 VMFS数据存储。
