基于STM32F429
四个源sources
HSI：高速内部时钟
HSE：高速外部时钟
LSI：低速内部时钟
LSE：低速外部时钟
源的衍生generation
MainPLL：源自HSI/2或HSE的倍频
PLLCLK：(主)锁相环时钟，源自MainPLL
SYSCLK：系统时钟，源自HSI或HSE或PLLCLK
HCLK：AHB时钟，源自SYSCLK的分频
PCLK1：APB1时钟，源自HCLK的高速分频，挂接高速外设
PCLK2：APB2时钟，源自HCLK的低速分频，挂接低速外设
RTC：实时时钟，源自HSE的分频或LSE或LSI
IWDG：看门狗时钟，源自LSI
PLLI2S：与主锁相环同源
PLLI2SQCLK：(I2S)锁相环时钟，源自PLLI2S_R
I2SClock：I2S时钟，源自PPLI2SQCLK分频或外部时钟
PLLSAI：与主锁相环同源
PLLSAIQCLK：(SAI)锁相环时钟，源自PLLSAI_Q
SAI-A/B Clock：SAI时钟，源自PLLI2S(_Q)CLK分频或PLLSAIQCLK分频或外部时钟
PLLLCDCLK：LCD时钟，源自PLLSAI_R
LCD-TFT Clock：LCD-TFT时钟，源自PLLLCKCLK
MCO1：时钟信号输出，源自SYSCLK/PLLI2SCLK/HSE/PLLCLK的分频
MCO2：时钟信号输出，源自HSE/HSI/LSE/PLLCLK的分频

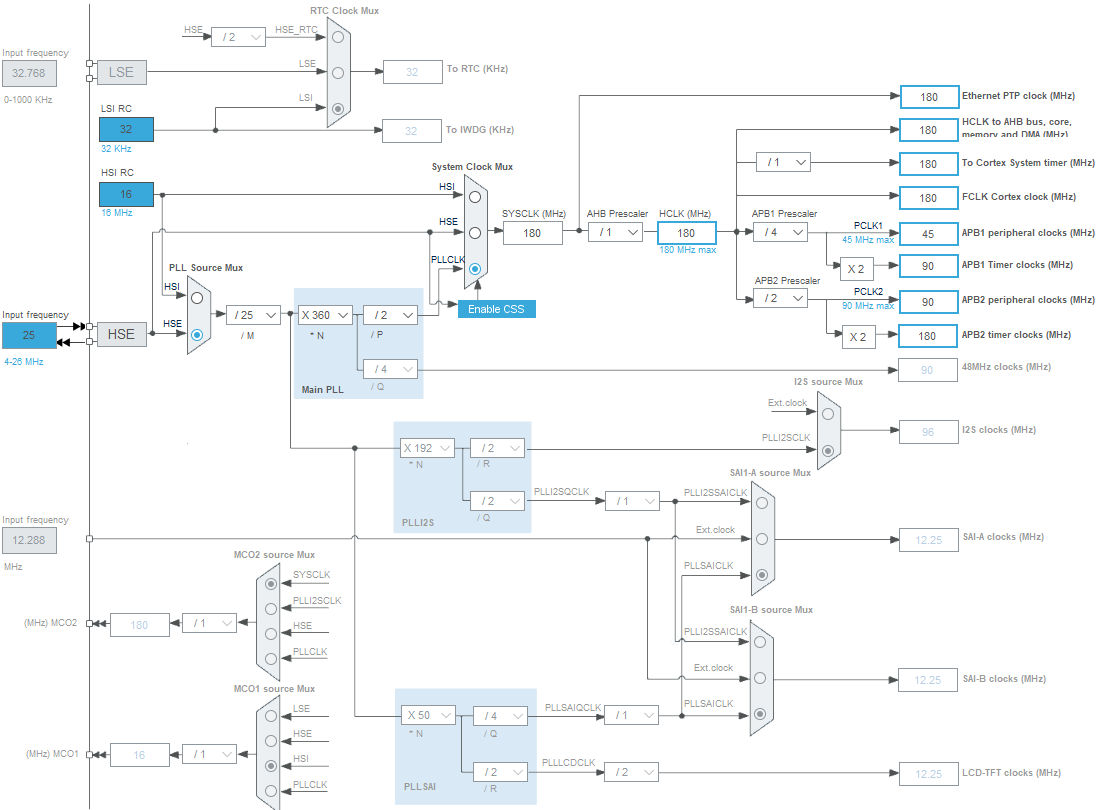

图graph
