PAJ7620 IIC 通信

时间:2021-07-08 17:59:40      阅读:40      评论:0      收藏:0      [点我收藏+]

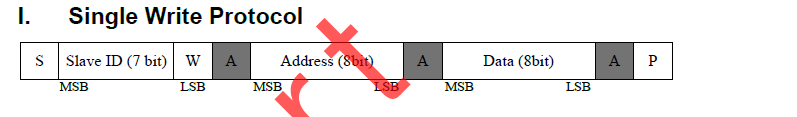

一、写单字节



技术分享图片

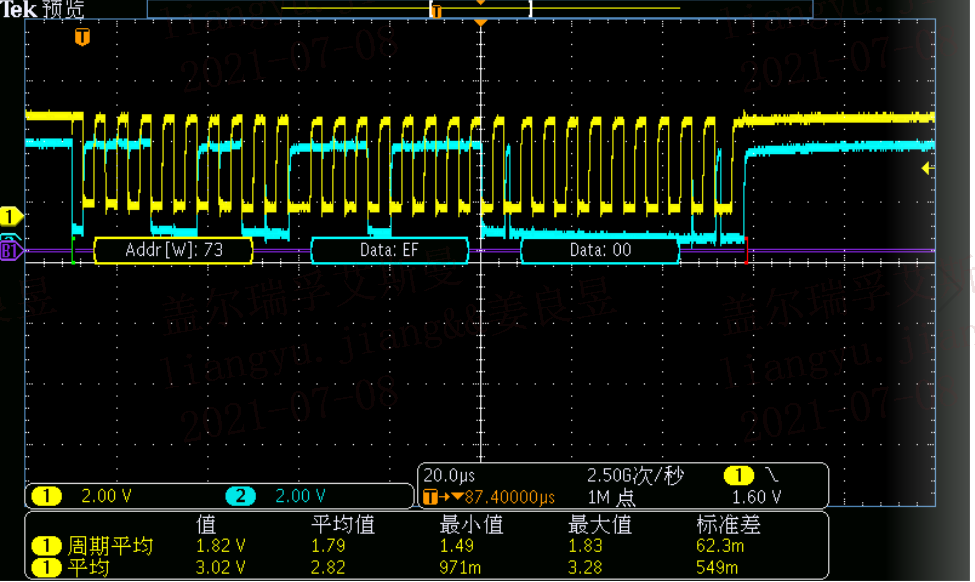

举例:像0xEF地址写入0x00



技术分享图片

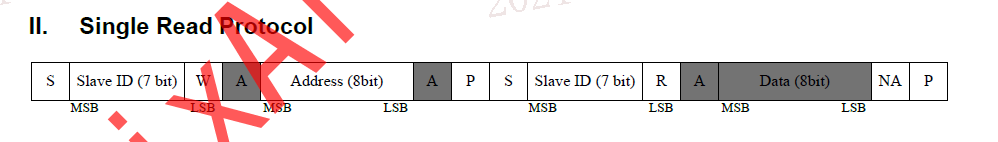

二、读单个字节

 技术分享图片

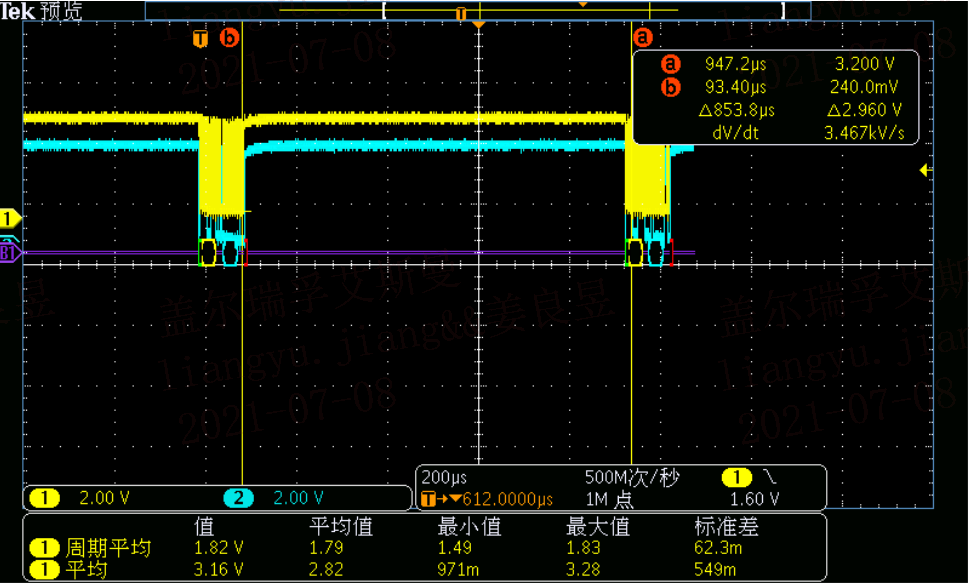

 举例 读地址0x00的值,间隔800us发出读指令

先发出地址,再发出读出指令。

技术分享图片

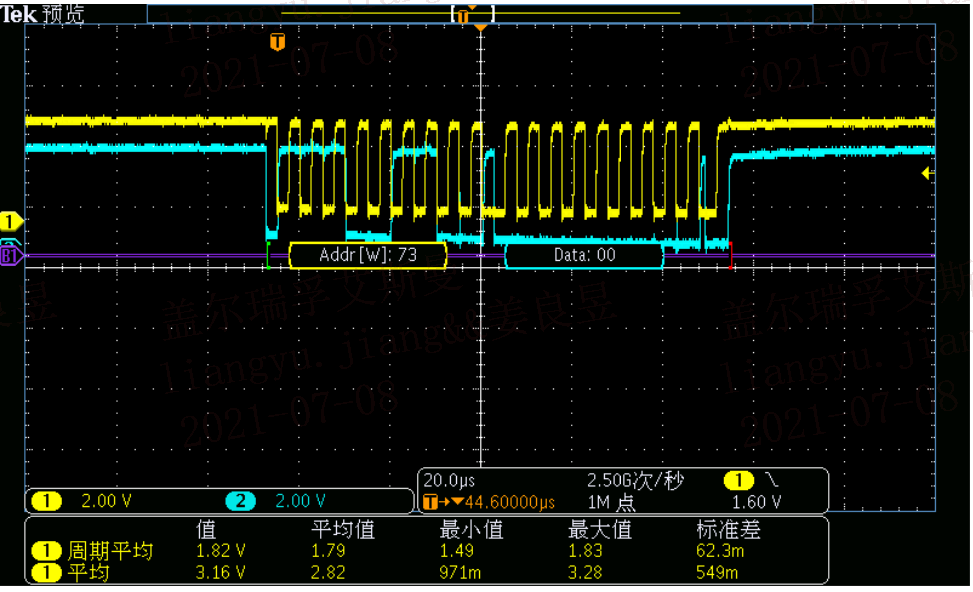

 发出地址:

技术分享图片

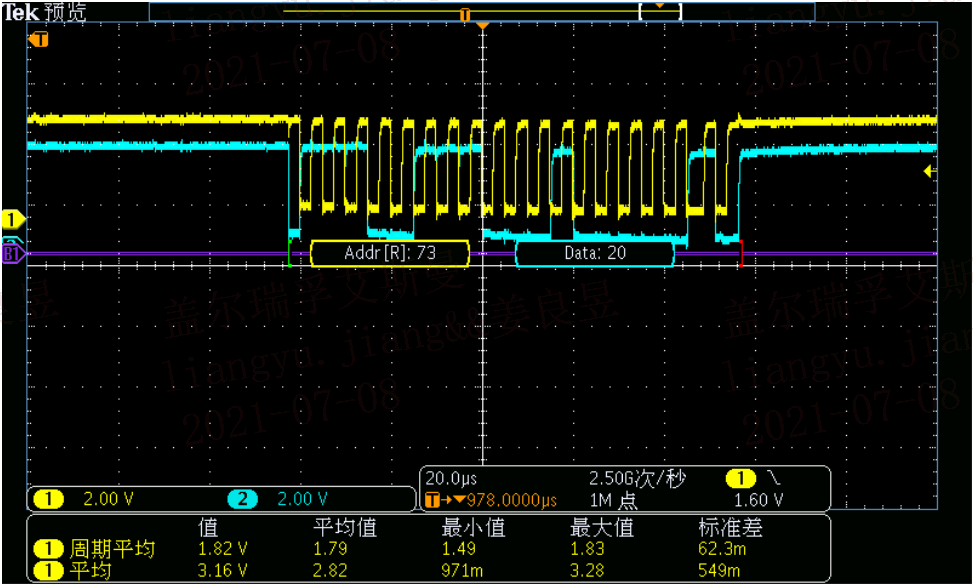

 读出数据:

技术分享图片

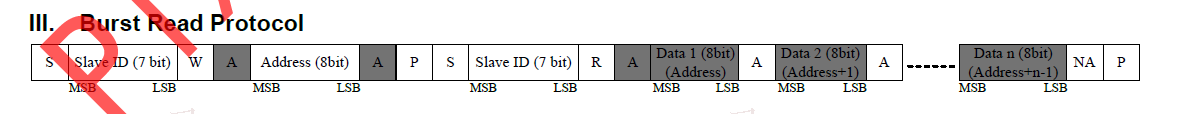

三、读多个字节

技术分享图片

 连续读出0x43,0x44寄存器内容:

技术分享图片

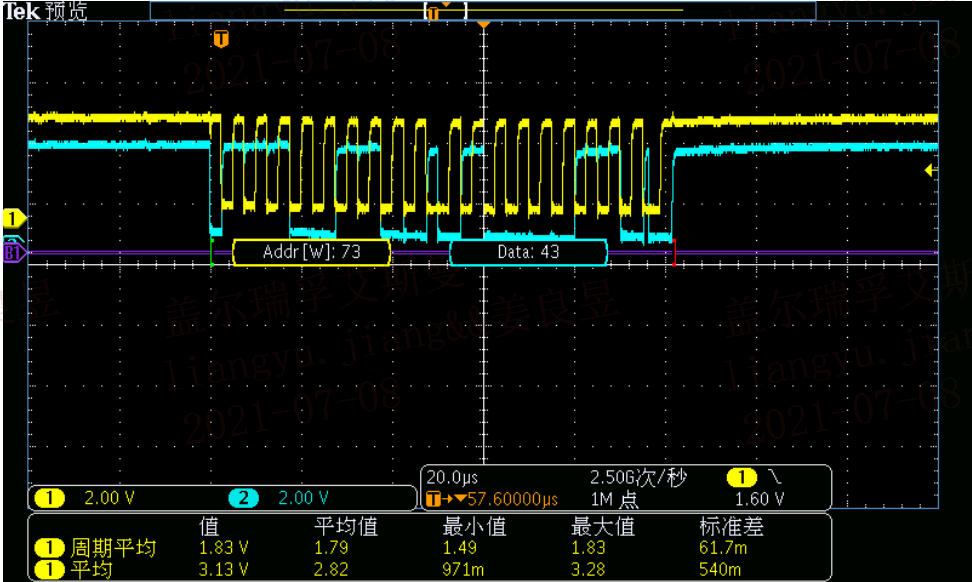

给出第一个地址0x43

技术分享图片





未给出动作所以寄存器数据为0



技术分享图片

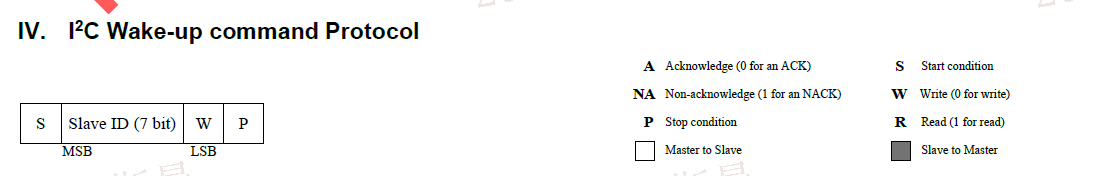

四、唤醒指令

技术分享图片

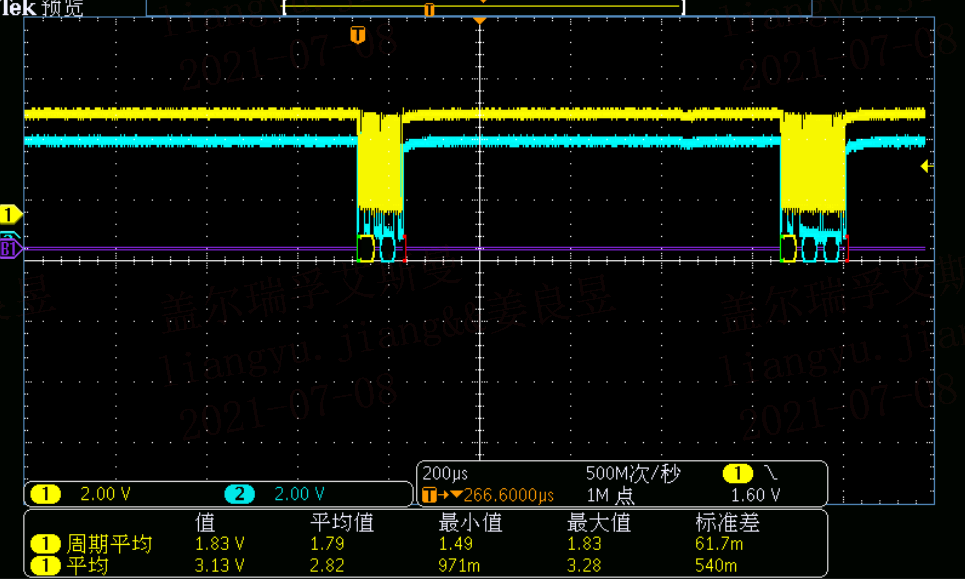

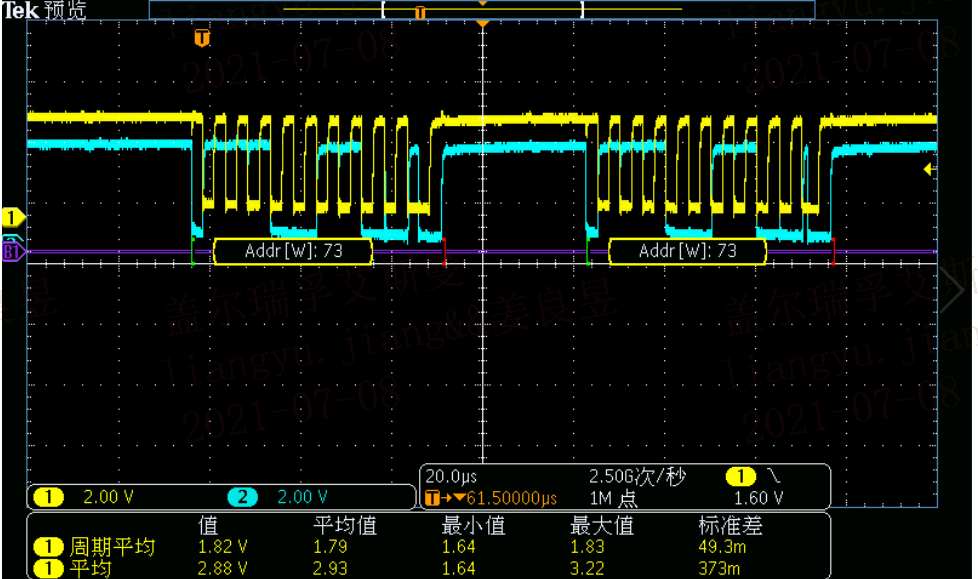

举例发出两个唤醒指令



技术分享图片
