此键盘是我从一位朋友那里获得的，入手时是雾化透光底座＋金属磁吸式上盖的组成。轴体采用98box白+1box navy（空格）的组合。键帽是98个PBT日文和奶牛风格，主色调为白蓝粉三色的键帽和1个ABS猫爪（粉）键帽的组合。

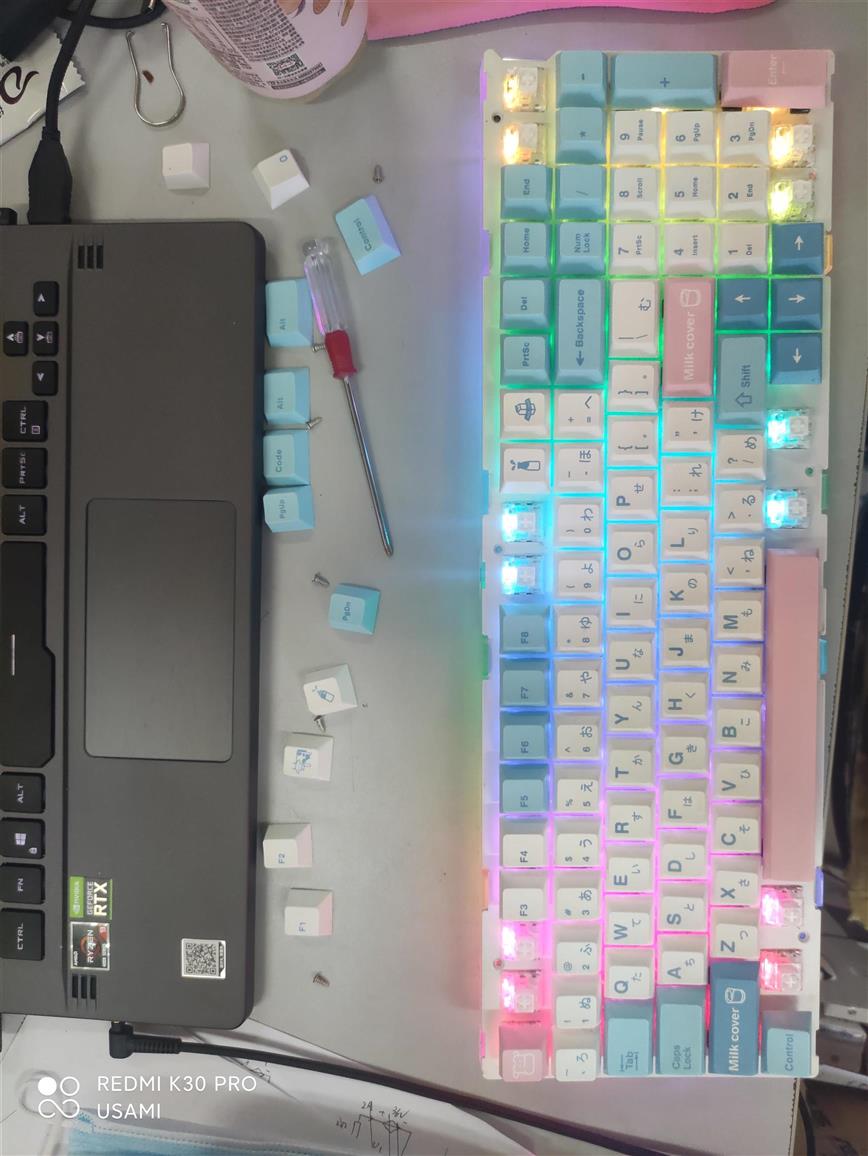

图为第一次点亮键盘
而后因为自己的疏忽，ABS猫爪惨掉一个肉垫，出于强迫症考虑，有了现在的键帽排列样式，而缺斤少两的ABS在新买的试轴器钥匙扣上发光发热。

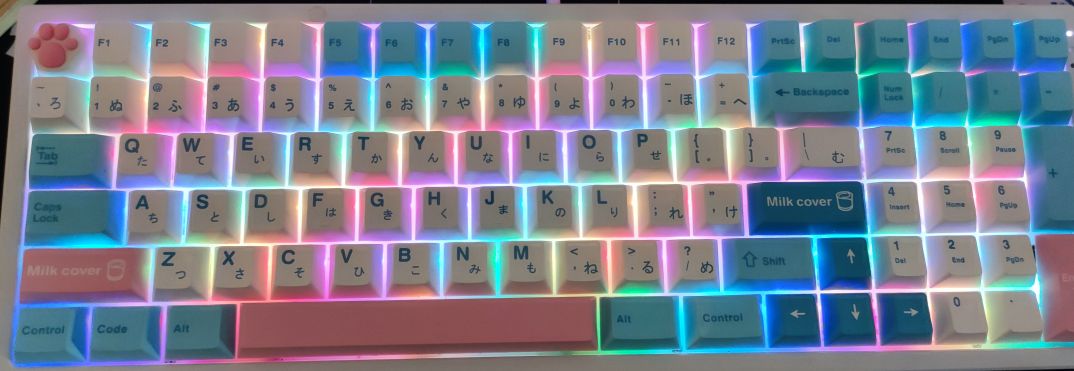

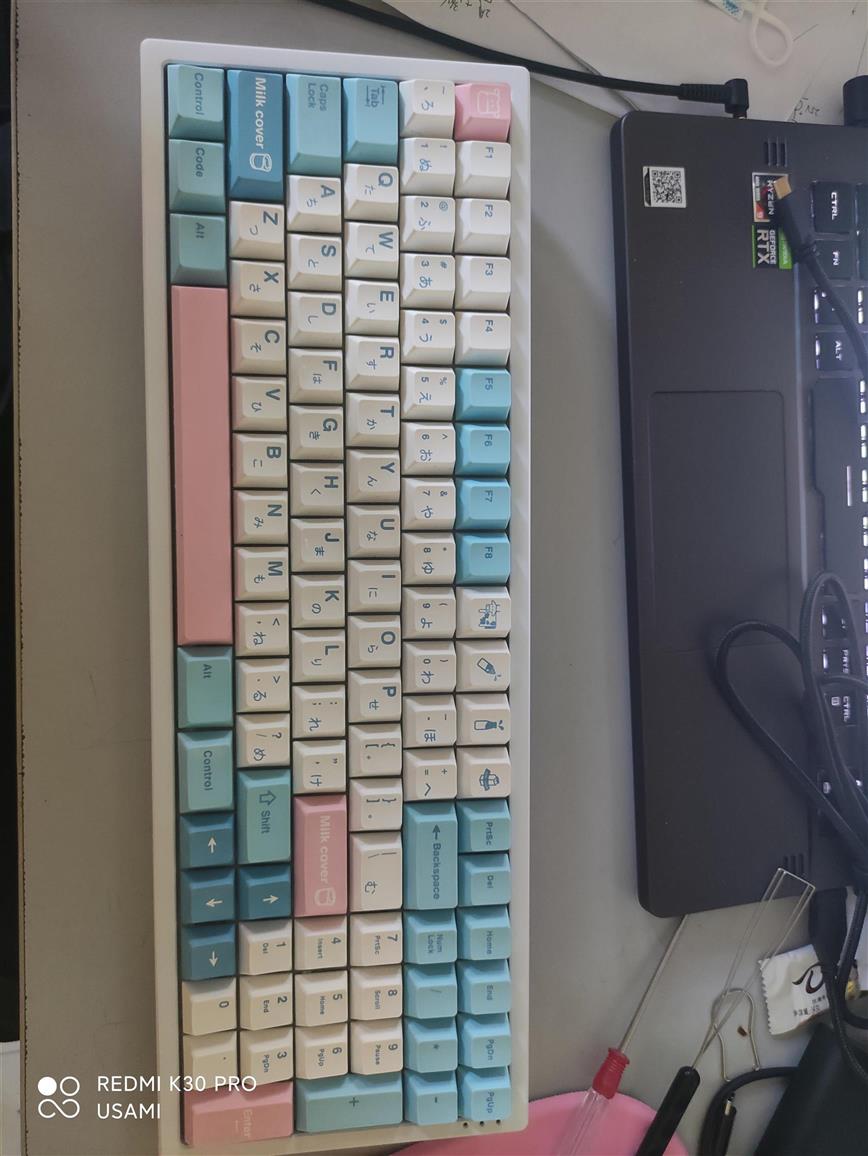

图为金属外壳时期键盘的布局
当拆下键盘时，里面清晰可见有层次的结构是电子产品的标配。分为主控制芯片，键盘的PCB电路板（包含键灯和侧灯）两者用排线进行连接，芯片通过IO口对键盘实现控制。芯片上同时拥有蓝牙模块（三个通道）来启动蓝牙模式。分别对应键盘的FN + 1，FN + 2, FN + 3来切换3个设备，换成有线模式、启动HEAVY SHELL的官方驱动要按FN + ~。不过遗憾的是主控制芯片上并没有装射频（可能是为了轻量化考虑），以至于键盘没有三模，只有双模蓝牙。键盘底座的双面胶用于固定电池，但是排线的和PCB的设计没有配合好，导致排线要弯一下插到PCB上，每次插拔都提心吊胆，生怕排线炸了。主控芯片用TYPE-C与设备连接和上电，符合目前主流设计（点名批评罗技鼠标）。主控板的底座也上了个电源开关口，和底座完美适配来实现供电（蓝牙模式）。说完主控芯片的板子，再说说紧凑结构的PCB，99键（右ALT和FN二合一）的紧凑结构使整个PCB有条不紊，灯（RGB）和热插拔应有尽有，作为整个键盘的灵魂，PCB很好的完成了他的任务。

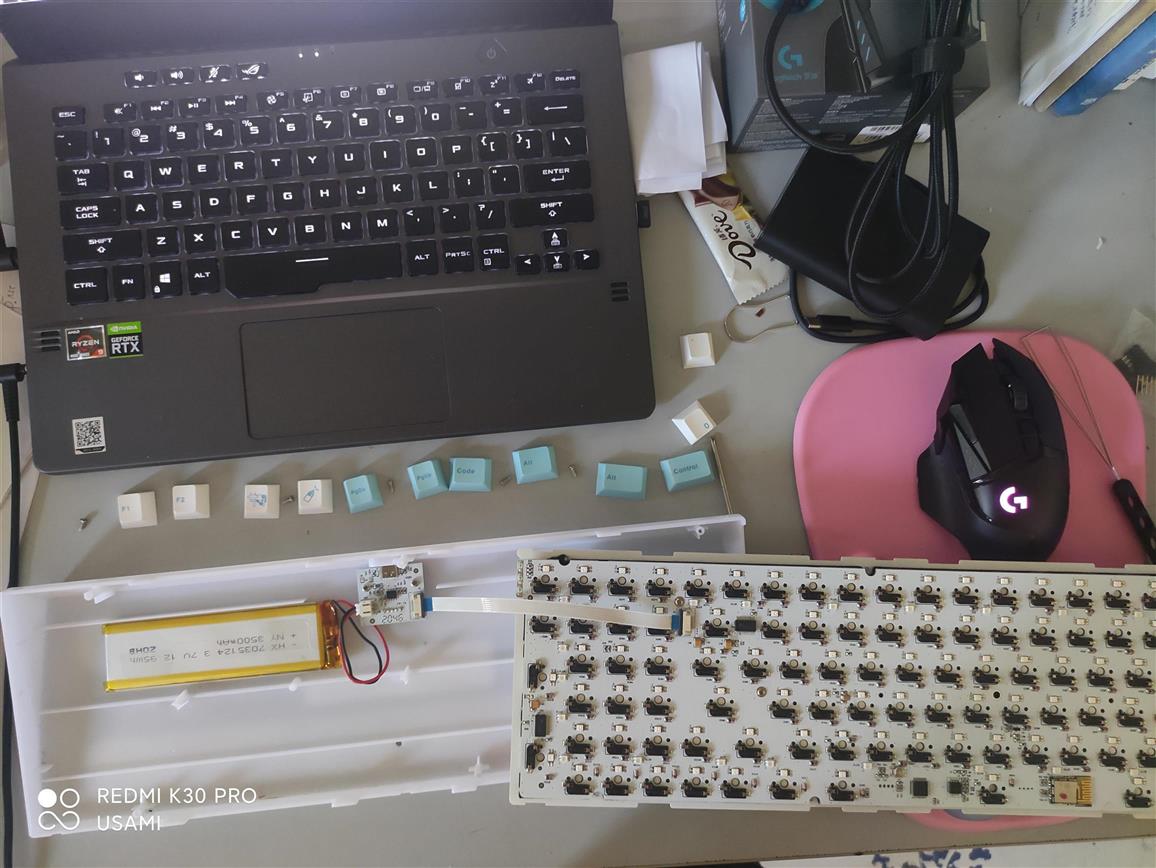

图为拆解后的主控板和PCB
kira96的标语是"灯峰造极"，那么透明外壳理应能将灯的特性发挥到极致。抱着试一试的态度，我选择了购入新款的透明上壳与下盖。在今天实现了给键盘换一份外壳的任务。一点一点把键帽拔下，把螺丝拧下，把电池扣下，终于能让键盘转移到一个晶莹剔透的透明外壳上。

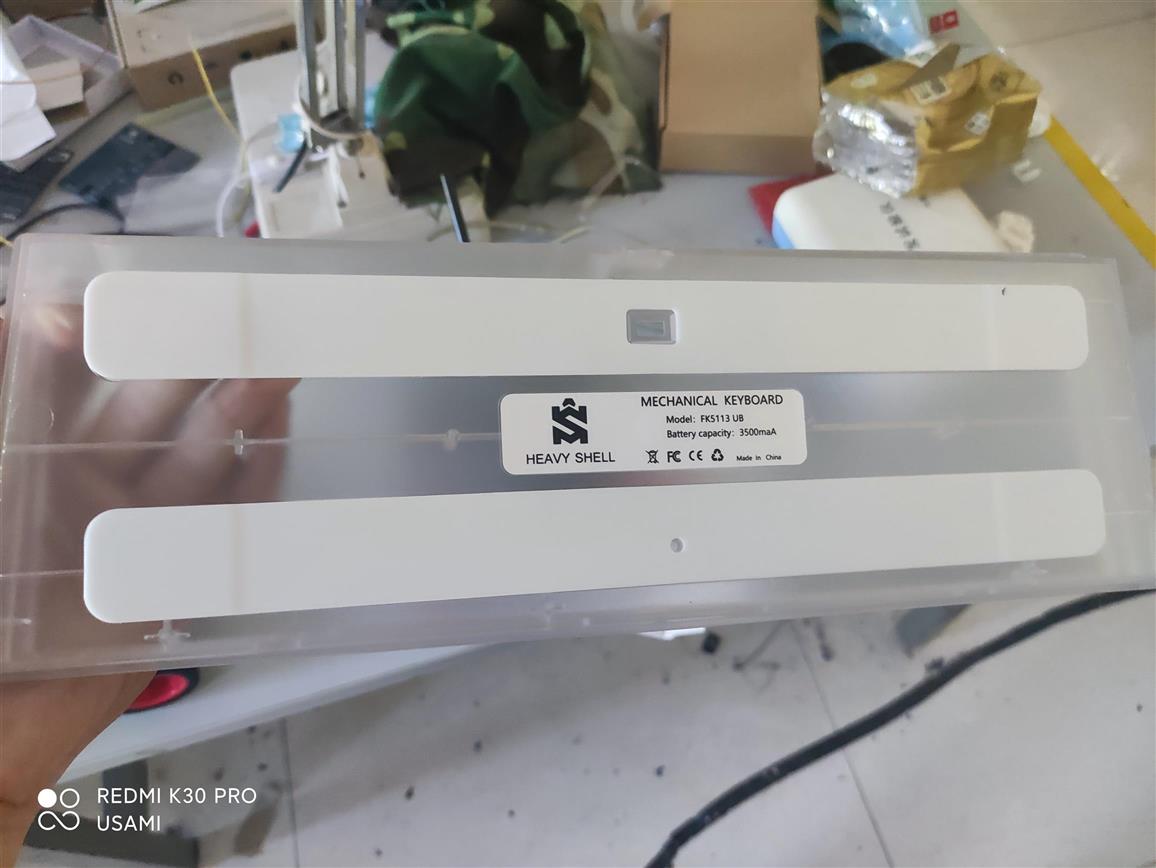

带着商品信息的透明底座

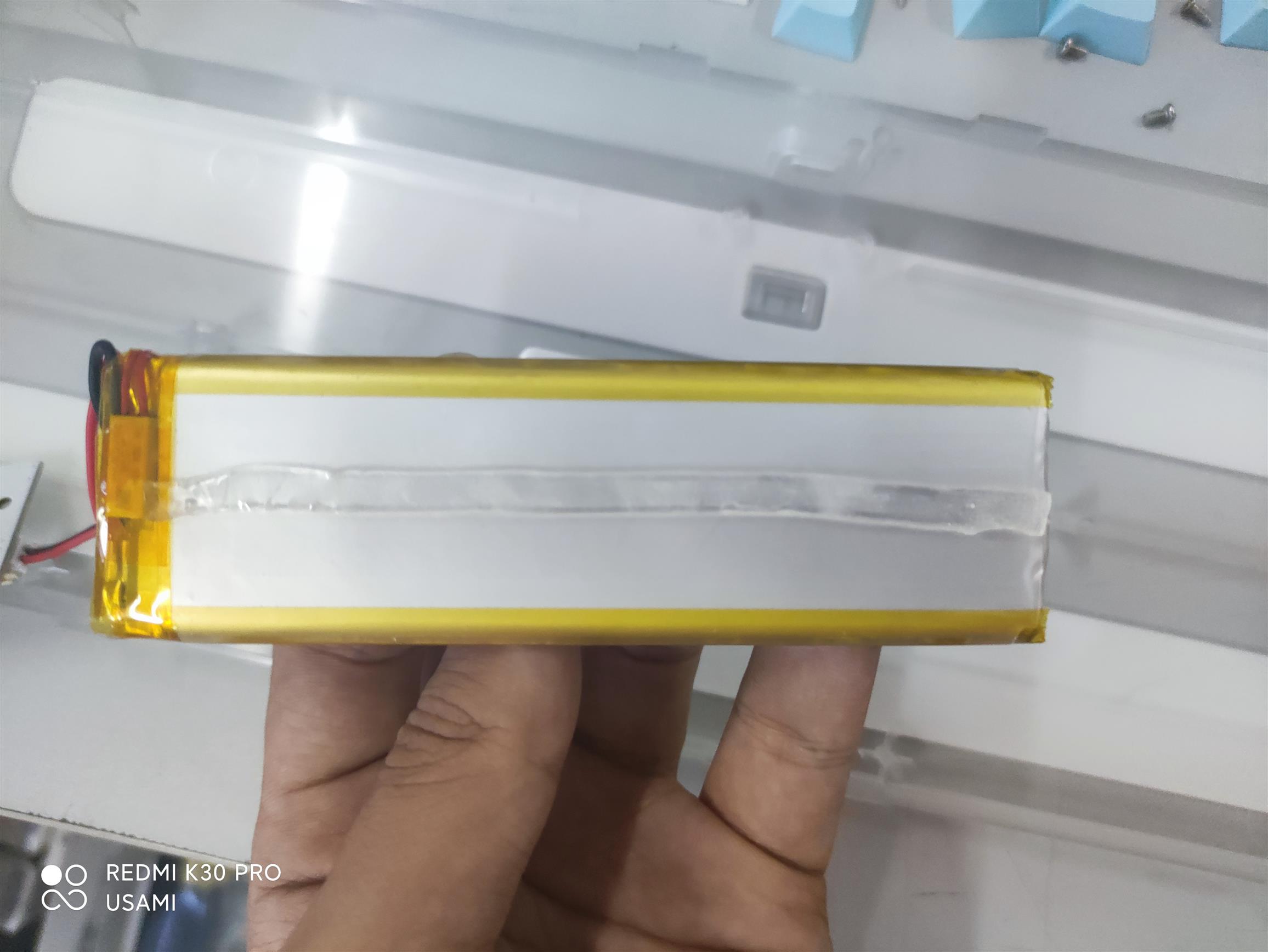

由于新到手的底座并没有贴上胶来固定电池，所以我又去学院楼取了纳米胶来进行粘贴
在简短的折腾以后，终于让kira96安了家。

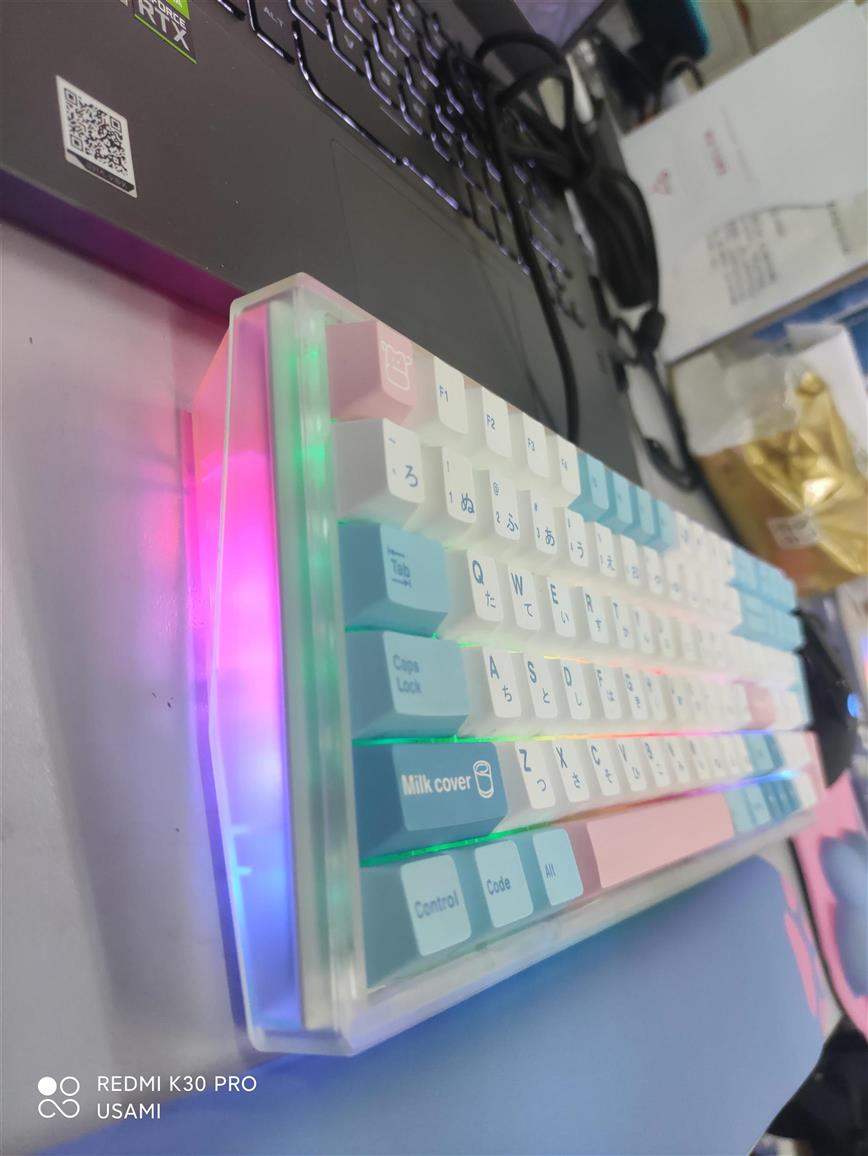

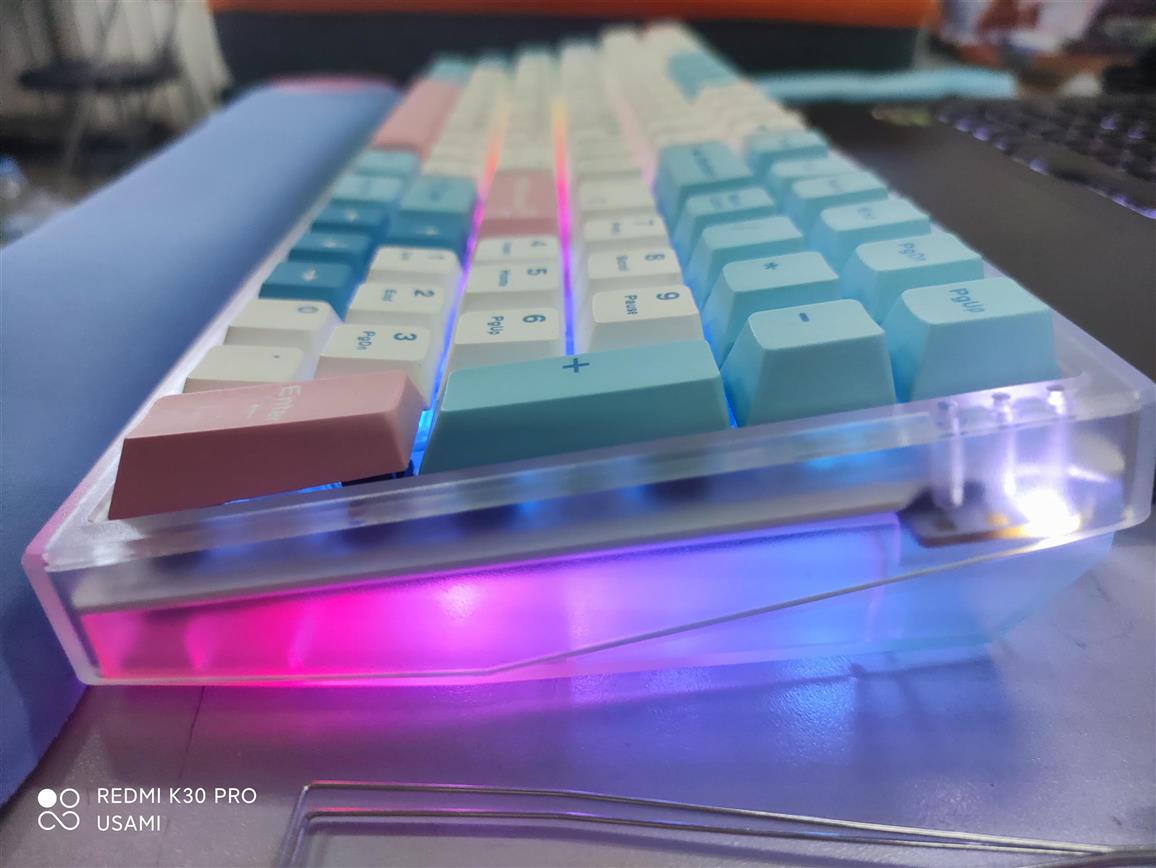

成功安家并点灯的kira96

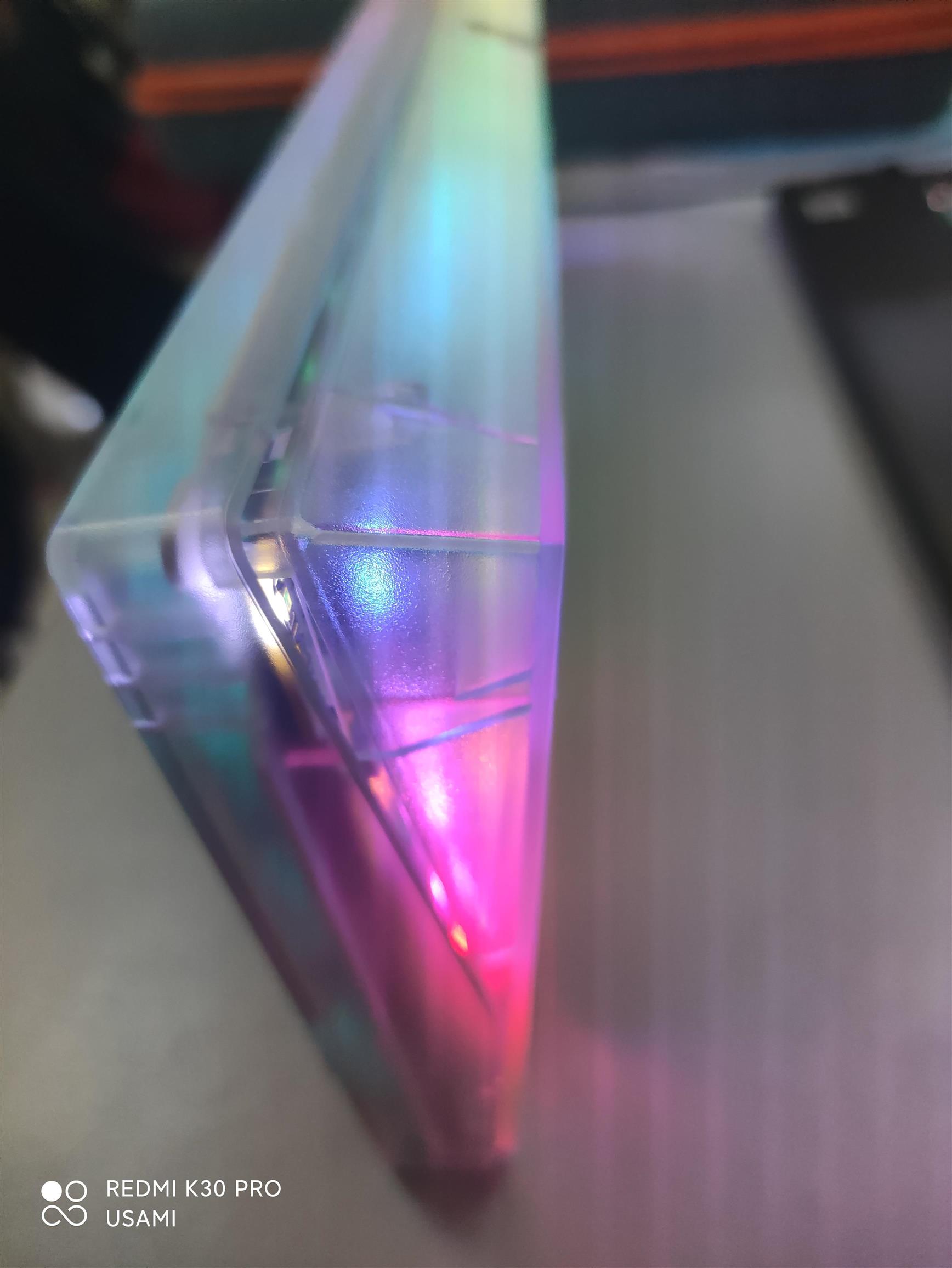

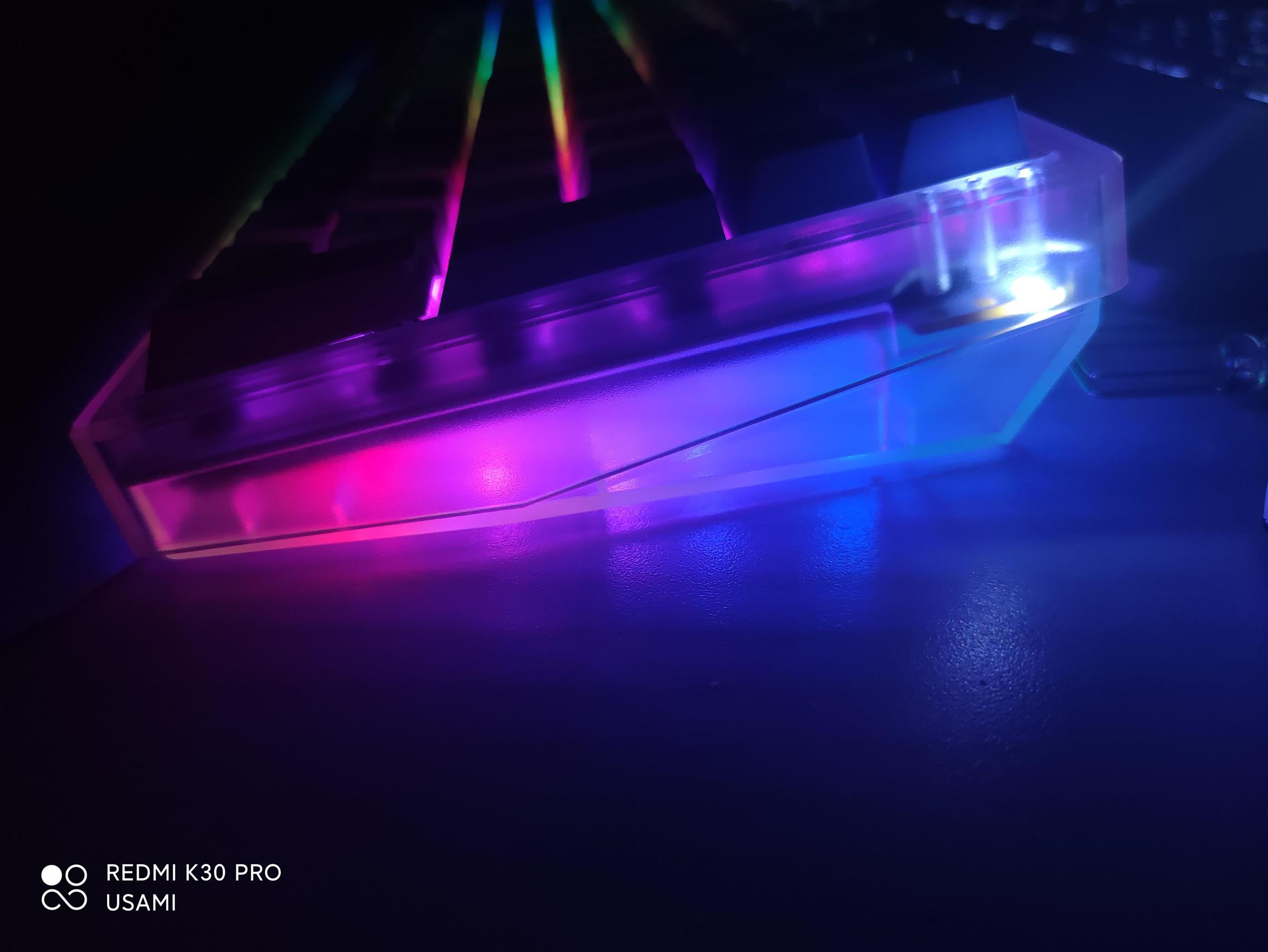

下面环节请各位享受全透明外壳带来的"灯峰造极"（光污染）
如果有透明键帽想必会更完美，但单单是透明外壳就已经让键盘RGB放飞自我了。
在立创的硬件开源平台中，已经有人尝试使用STM32F1XX作为主控制芯片，并且自己进行PCB的制作来DIY键盘了。我对于空下来的磁吸式金属外壳的想法便是如果自己有时间，一定要尝试一次学习这些成熟的方案并且完成这个项目，那样我才能真正称得上是一位机械键盘的爱好者。
这部分主要描述了我的kira96更换外壳，已经对其内部结构进行简单介绍的内容。有些叙述不一定准确，仅供参考。

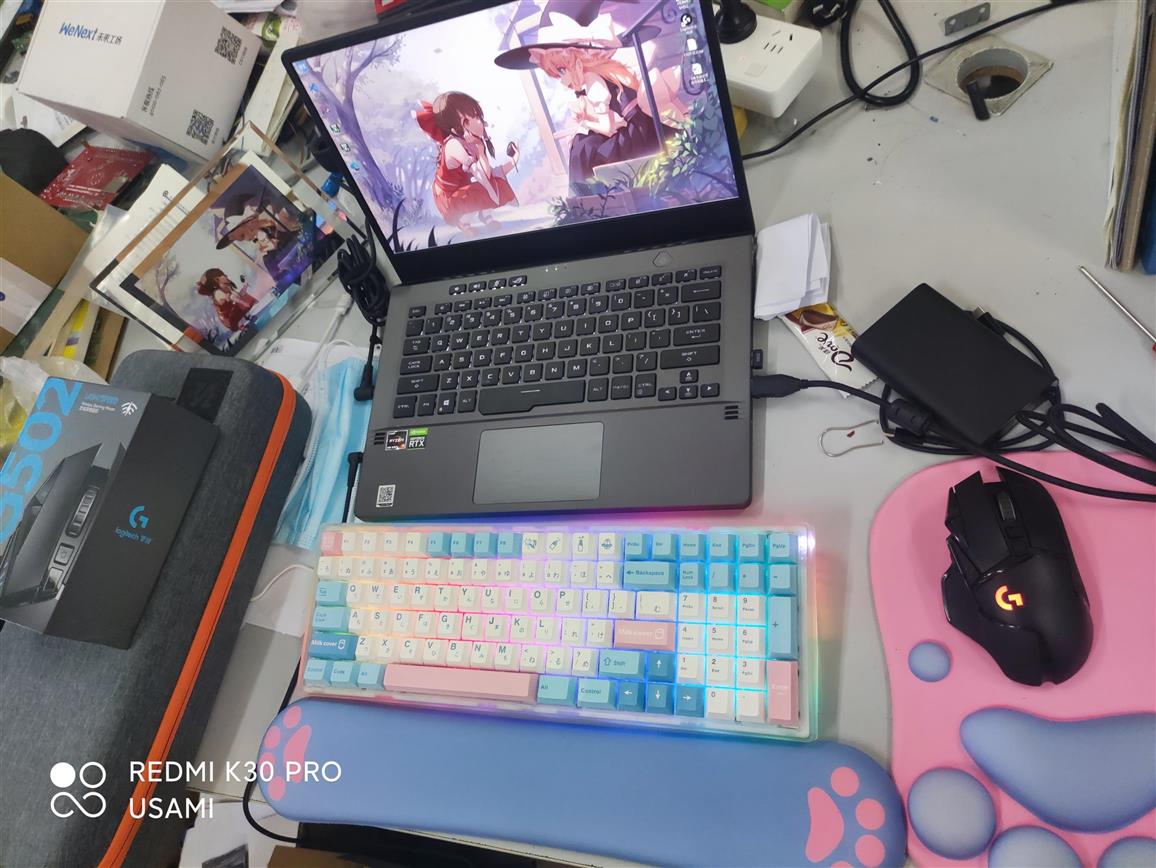

最后附上我目前电脑设备的全家福
FIN
