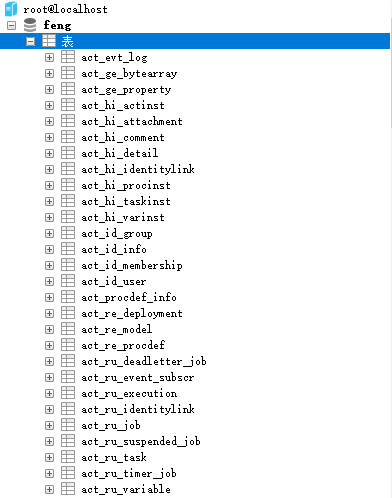

Activiti为我们提供了如下的28张数据表，为我们的工作流实现起着最基础但重要的工作。下面通过数据表的分类、含义几个方面来介绍一下。
1.数据表的分类
activiti的28张数据表组成了严密的工作流存储机制，总共有如下六大类。
- ACT_GE: general，用来保存一些通用数据。
- ACT_RE: repository，存储表，用来保存工作流定义、部署等信息。
- ACT_ID: identity，身份表，用来保存user、user group以及两者之间绑定关系的数据。
- ACT_RU: runtime，运行时表，用来保存流程运行时的数据，如工作流实例、权限、参数等等。
- ACT_HI: history，用来保存流程的历史数据。
2.数据表的含义
- ACT_GE_BYTEARRAY：用来保存流程引擎相关的资源，如bpmn、png等文件。
- REV_字段用来保存操作版本；
- BYTE_字段用来保存一些可序列话的数据，如文件内容。
- ACT_GE_PROPERTY：属性表，用来保存一些基本属性，为k-v格式。
- act_re_deployment：部署表，“部署”可以看成一个操作人，一次部署可以部署多个资源文件。
- act_re_procdef：流程定义，用来存储我们定义的流程。
- act_id_info：用来存储用户的一些信息，其中通过TYPE_字段来区别存储的信息种类，TYPE_有三个值分别为accout、userinfo和null
- act_ru_identitylink：任务和用户的关系表
- act_ru_task：用来保存流程中的任务
- act_ru_variable：运行中的参数保存
- act_ru_event_subscr：事件描述表，包括边界事件等事件的描述信息
- act_hi_actinst：每一个流程的流程细节、过程都会被记录到此
- act_hi_attachment：附件表
- act_hi_comment：评论表
