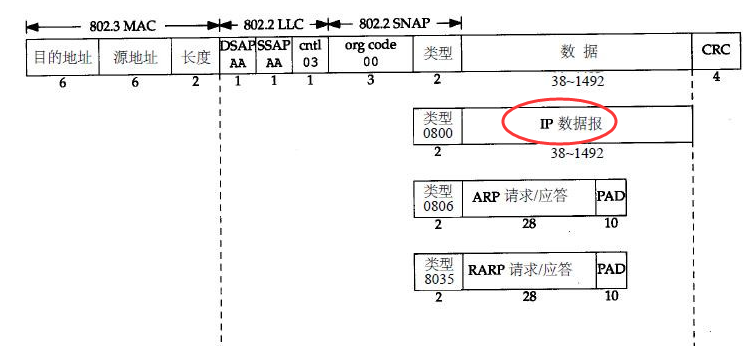

MAC RAW也叫以太网数据原始数据,是IP数据下一层的数据.
咱们操作最顶层的TCP或UDP接口,然后数据会使用IP层函数封装
最后IP层的再放到MAC层封装
这节演示一下模块使用Socket0作为MAC RAW模式
这节只是开启MAC RAW模式,然后把接收的网络数据用串口打印.
注意:实现MAC RAW是需要设置MAC地址的,但是模块内部自带全球唯一MAC,所以不需要设置.
提醒:无论是SPI,USART,并口,程序操作步骤都是一样的!
只是不同的接口发指令发给模块,然后用不同的接收接收数据而已.

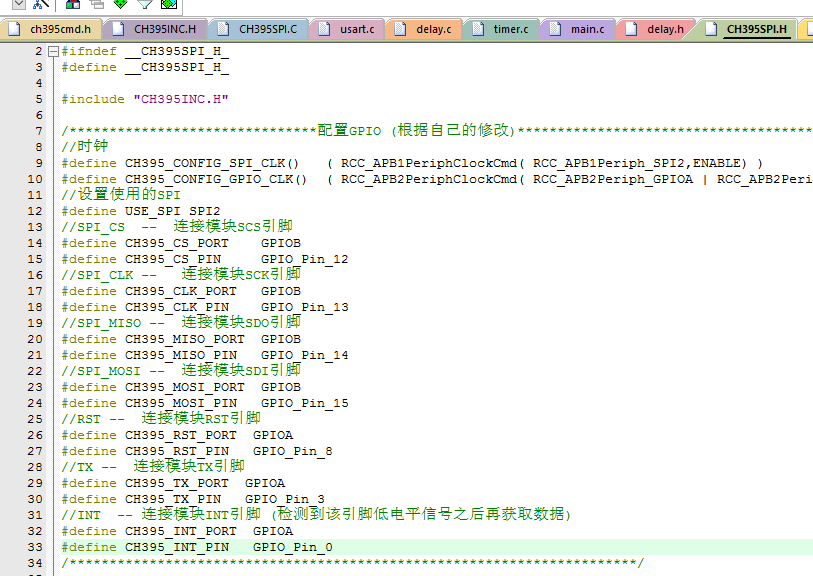

1.用户可以使用杜邦线根据自己的情况设置和连接引脚
2,注意!

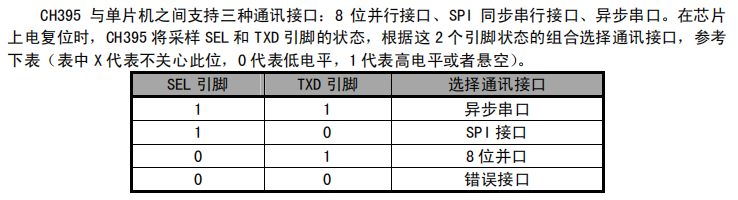

要想模块使用SPI通信,模块的TX引脚需要在模块重启之前设置为低电平.
上面的引脚分配把模块的TX引脚接到了单片机的PA3上,也就是串口2的RX上,如果用户使用了串口2,请注意!

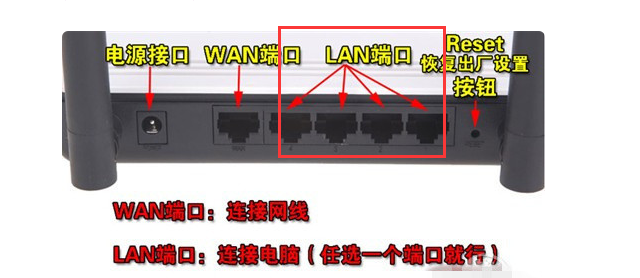

3.把模块用网线和路由器或者交换机(和上位机在同一个局域网下)
注意,连接路由器或者交换机的时候是连接其LAN口.
7.下载程序到单片机

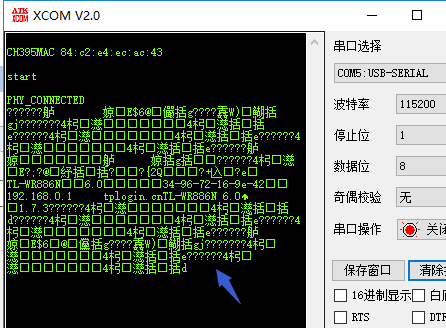

正常情况不时的打印一些数据,这些数据具体是啥我也没去研究
会打印路由器的MAC,网关地址,网卡名称,

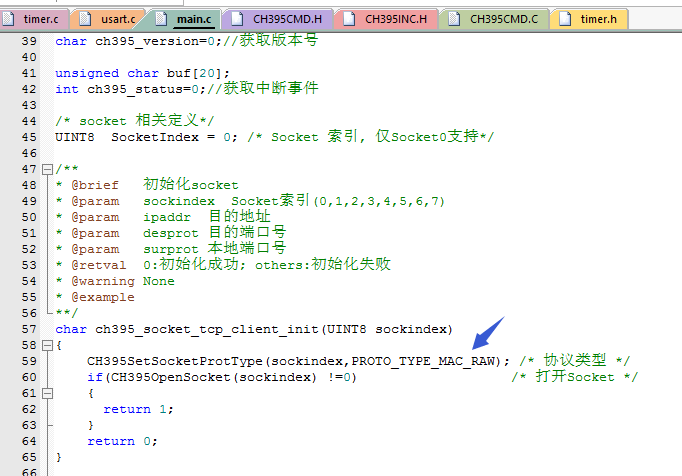

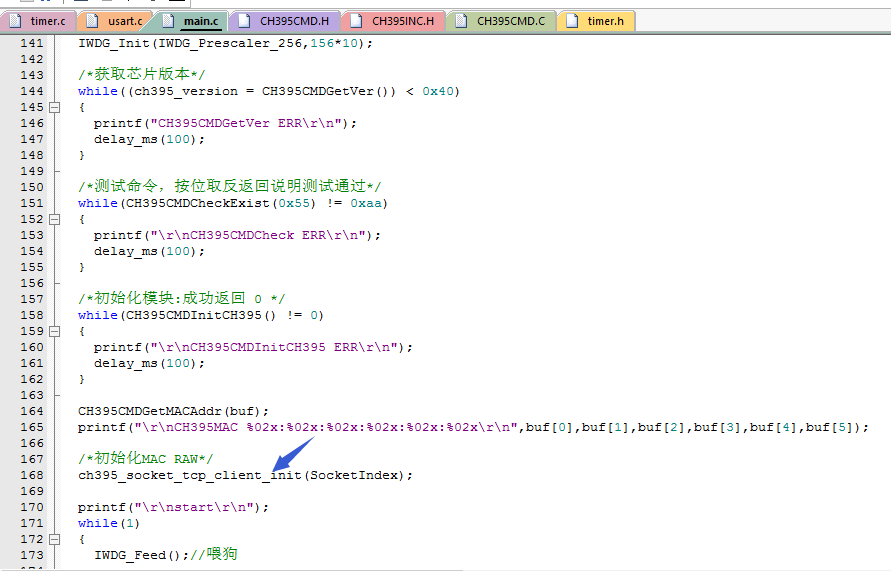

1.初始化MAC RAW

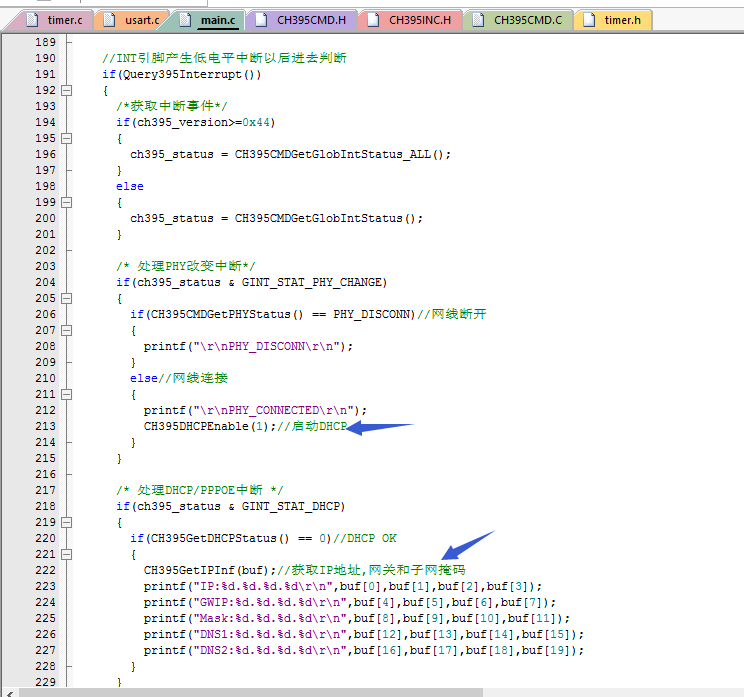

2.因为连接路由器,所以需要DHCP

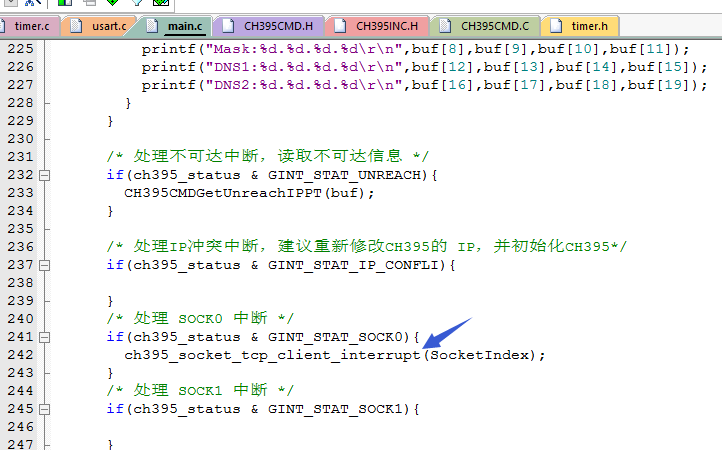

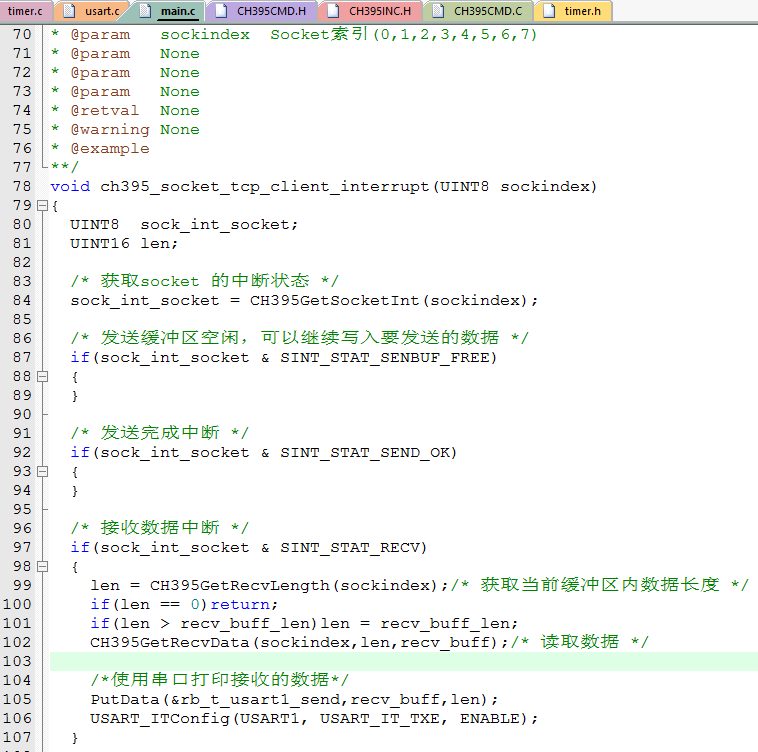

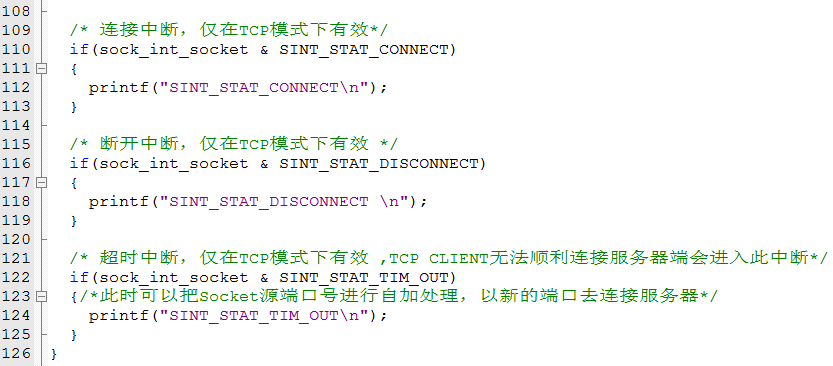

3.在中断检测事件里面处理Socket相关事件(本例中使用的Socket 0)

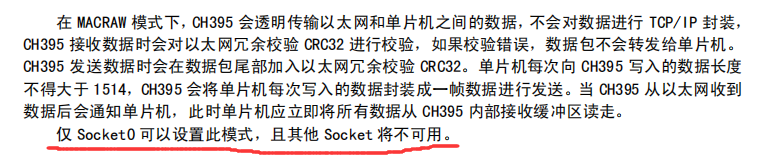

注意事项
13-网络芯片CH395Q学习开发-模块使用Socket0作为MAC RAW
