OSPF将网络分为四种类型：点到点网络、广播多路访问网络、非广播多路访问网络、点到多点网络
OSPF区域：为了适应大型的网络，OSPF在AS内划分多个区域。每个OSPF路由器只维护所在区域的完整链路状态信息
区域ID：区域ID可以表示成一个十进制的数字，也可以表示成一个IP（32位公用网IP地址）
骨干局域Area 0
非骨干区域（标准区域、末梢区域、完全末梢区域、非纯末梢区域）
域内通信量（Intra-Area Traffic）单个区域内的路由器之间交换数据包构成的通信量
域间通信量（Inter-Area Traffic）不同区域的路由器之间交换数据包构成的通信量
外部通信量（External Traffic）OSPF域内的路由器与OSPF区域外或另一个自治系统内的路由器之间交换数据包构成的通信量
Router ID是OSPF区域内唯一标识路由器的IP地址
Router ID选取规则：选取路由器loopback接口上数值最高的IP地址、如果没有loopback接口，在物理端口中选取IP地址最高的、也可以使用router-id命令指定Router ID
DR就是指定路由器，同一广播域内的路由器都与他通告2类LSA，由他进行中转通告给广播域内别的路由器
BDR就是备份指定路由器，当DR挂掉时，他成为DR，发挥DR的作用
其他路由器（DRothers）只和DR和BDR形成邻接关系
自制系统边界路由器（ASBR）：用来连接OSPF的AS与外部其他的路由器
区域边界路由器（ABR）：用来连接区域0和其他区域
DR和BDR的选举方法
路由器的优先级可以影响一个选举过程，但是它不能更换已经存在的DR和BDR路由器
自动选举DR和BDR：网段上Router ID最大的路由器将被选举为DR，第二大的将被选举为BDR手工选择DR和BDR
手工选择DR和BDR：优先级范围是0～255，数值越大，优先级越高，默认为1、如果优先级相同，则需要比较Router ID、如果路由器的优先级被设置为0，它将不参与DR和DBR的选举
224.0.0.5和224.0.0.6
Drother会通过224.0.0.6向DR和BDR通告网络状态信息，DR会通过224.0.0.5向所有邻居通告信息

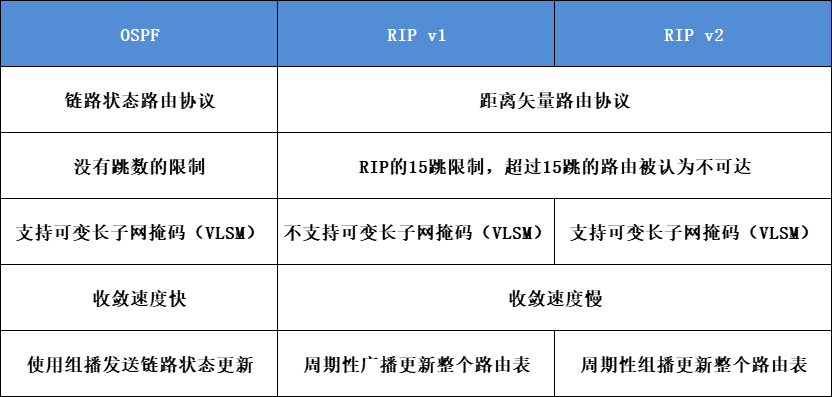

可适应大规模网络、路由变化收敛速度快、无路由环、支持变长子网掩码VLSM、支持区域划分、支持以组播地址发送协议报

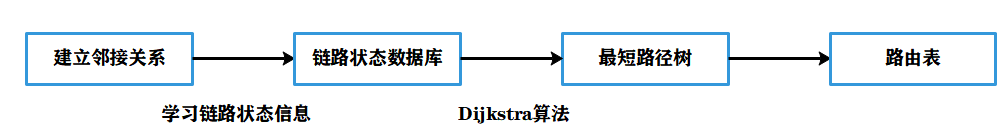

OSPF包含邻居列表、链路状态数据库、路由表

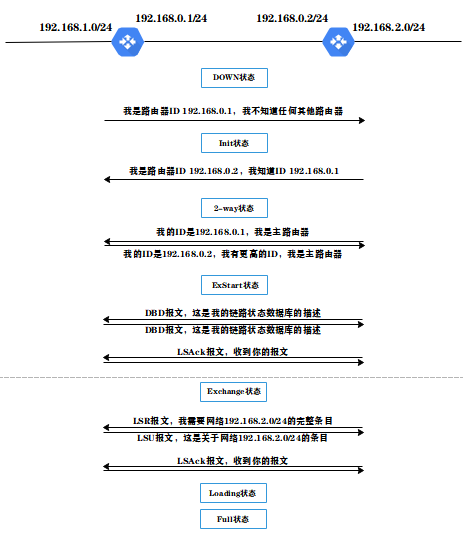

OSPF启动的第一个阶段是使用Hello报文建立双向通信的过程
OSPF启动的第二个阶段是建立完全邻接关系
发现邻居并建立和维护邻居关系 （Hello报文）：hello发送周期分为10s和30s两种，hello hold的时间为发送时间*4即40s或120s
检查所有路由器的LSDB是否同步（数据库描述报文DBD）：每个路由器都创建了由每个接口、对应的相邻节点和接口速度组成的数据库，链路状态数据库中每个条目称为LSA（链路状态通告），常见的有六种LSA类型
发送被请求的链路状态记录 （链路回应报文LSU）
对其他类型的分组进行确认 （链路确认报文LSA）
1类∶ 所有OSPF路由器都会产生，只在区域内传播
2类∶ DR产生，只在区域内传播
3类∶ ABR产生，在相邻的两个区域相互传播
4类∶ ABR产生，向和ASBR不在同一区域的其他区域传播，用于表示ASBR
5类∶ ASBR产生，向整个OSPF协议区传播，用于描述另一个协议域的路由信息
7类∶ NSSA区域中的ASBR产生，用于向NSSA区域通告外部路由

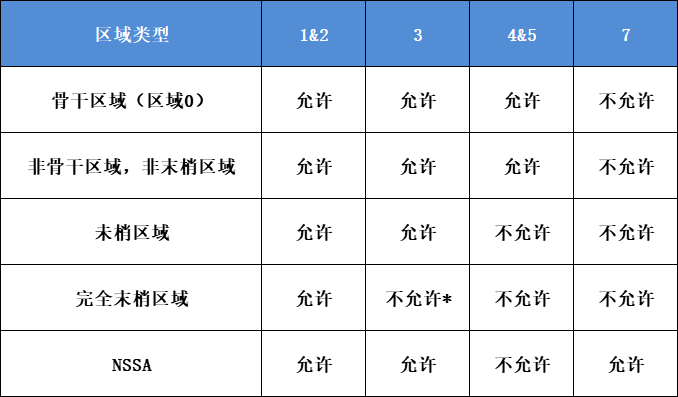

每一种区域允许泛洪的LSA
dis ospf pee b ##查看邻居关系
dis ip routing-table protocol ospf ###查看OSPF路由信息
ospf 配置方法
ospf 1 route 1.1.1.1 ###配置route-id
area 0 ###进入区域0 骨干区域
network 20.0.0.0 0.0.0.3 ###宣告网段 20.0.0.0 反掩码 0.0.0.3 （30位）
末梢区域
stub ###末梢 2变都要加
完全末梢在ABR上 加入
nssa区域 ###ASBR主要是靠5类的LSA来通告链路状态信息，可以用7类LSA优化,通告外部路由信息
ospf 10
area 1
nssa
引入路由
import-route rip 1 type 1 cost 5 ###默认引入type 2 度量值是不累加的 这种是不科学的，一般引入type 1,要累加 cost 5 是花销
下发默认
default-route-advertise其他路由器学习到这条默认路由后,下一跳就是指向发布这条路由的路由器
