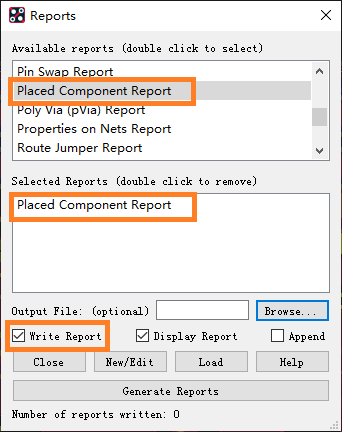

1 Allegro 菜单Tools-Reports

 Available Reports 里选择Placed Component Report，双击添加到Selected Reports里。

勾选 Write Report，点 Report，此时会在. brd 所在目录下生成一个 pcp_rep.rpt文件。

2 新建Excel文件

参考网上的方法，Excel文件选择打开, 类型选” 所有文件”, 找到刚生成的 pcp_rep.rpt.

出现” 文本导入向导”, 直接点下一步.
分隔符号这里把” 逗号” 选上, 然后点下一步.
列数据格式, 选” 文本”, 然后点完成.

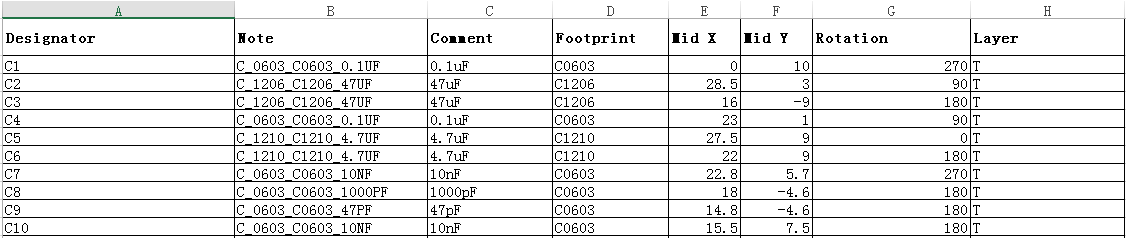

表格出来了, 前四行没用, 删掉. 表头要按 JLC 的格式修改, 具体如下:

• REFDES, 改成 Designator；
• COMP_DEVICE_TYPE, 这列可以删掉；
• COMP_VALUE, 改成 Comment；
• COMP_TOL, 这列可以删掉；
• SYM_NAME, 改成 Footprint，封装名称尽量保持和嘉立创的一致；
• SYM_X, SYM_Y, 这两个改成 Mid X 和 Mid Y, 底下的单位需要是毫米, mil 不行；
• SYM_ROTATE, 改成 Rotation；
• SYM_MIRROR, 改成 Layer. 底下的 YES 全部替换成 B, NO 替换成 T；
• 保存成 XLS 或 XLSX 格式。

热心网友还写了Python脚本自动处理以上操作

import csv

csvfile = open(‘pcp_rep.rpt‘)
reader = csv.reader(csvfile)
csvfile2 = open(‘pcp_rep_jlc.csv‘, ‘w‘, newline=‘\n‘)
writer = csv.writer(csvfile2, dialect=‘excel‘)

for line in reader:
    if len(line) != 1:
        break                   # 跳过前四行

# 按JLC的格式修改表头
line = [‘Designator‘, ‘Comment‘, ‘Footprint‘, ‘Mid X‘, ‘Mid Y‘, ‘Rotation‘, ‘Layer‘]
print(line)
writer.writerow(line)

# 查找替换表, 请按需自行修改
my_footprints = [‘CAPC2012‘, ‘CAPC1608‘, ‘RESC2012‘, ‘RESC1608‘]
jlc_footprints = [‘C0805‘, ‘C0603‘, ‘R0805‘, ‘R0603‘]

for line in reader:
    del line[1], line[2]        # 删除不需要的两列
    if line[6] == ‘NO‘:
        line[6] = ‘T‘
    elif line[6] == ‘YES‘:
        line[6] = ‘B‘
    if line[2] in my_footprints:
        line[2] = jlc_footprints[my_footprints.index(line[2])]
    print(line)
    writer.writerow(line)

csvfile.close()
csvfile2.close()

虽然BOM 和坐标文件可以都用这一个文件，但该文件中所有物料都是独立的，在匹配器件的时候，如果同一种器件有多个，比如C2、C3都是47uF，C1206封装同一种器件，并且这个器件在嘉立创扩展库里，就可能要收取两次扩展库器件更换费用。

 这显然不是想要的结果，所以最好重新生成BOM，把相同的物料归到一起。

3 Orcad Capture生成BOM

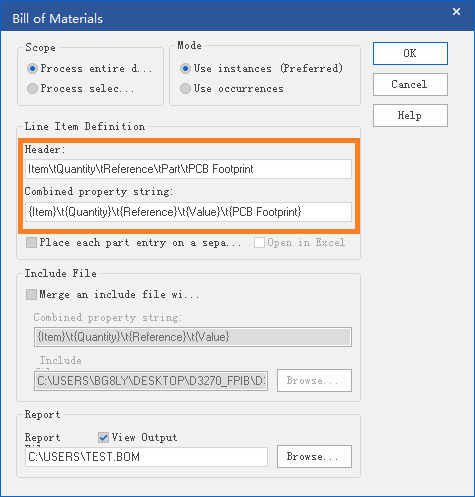

Orcad Capture菜单Tools-Bill of Materials，

添加PCB Footprint项目：

• Header：\tPCB Footprint
• Combined property string：\t{PCB Footprint}

 在指定文件目录下生成.bom文件，使用前面讲的方法在Excel中导入此bom文件，注意在文本导入向导时，分隔符不要把“逗号” 选上；

这样生成的BOM,封装和参数相同的物料，都在一个条目里，然后再修改相应项目名称和嘉立创的一致即可。
