OSPF的多区域原理与配置

内部路由器（Internal Routers）：该设备的所有端口都属于一个OSPF区域，不与其他区域相连，只维护所在区域的LSDB（链路状态信息）
骨干路由器（Backone Routers)：至少一个接口属于骨干区域。只维护骨干区域的LSDB。ABR和所有位于Area0（骨干区域）的路由器都属于骨干路由器
区域边界路由器（Area Border Router）：连接两个以上的区域，但必须有一个端口连接骨干路由器。
自治系统边界路由器（AS Boundary Routers ):连接不同的AS或其他IGP协议。与其他AS交换路由信息的路由器称为ASBR，使用了多种路由协议。只要一台OSPF路由器引入了外部路由信息，它就成为了ASBR。ASBR不一定位于AS边界。

技术分享图片

4，OSPF的区域类型

（1）骨干区域 Area 0

（2）非骨干区域：根据能够学习的路由种类来区分

标准区域
末梢区域(stub)
完全末梢（Totally stubby)区域
非纯末梢区域（NSSA）

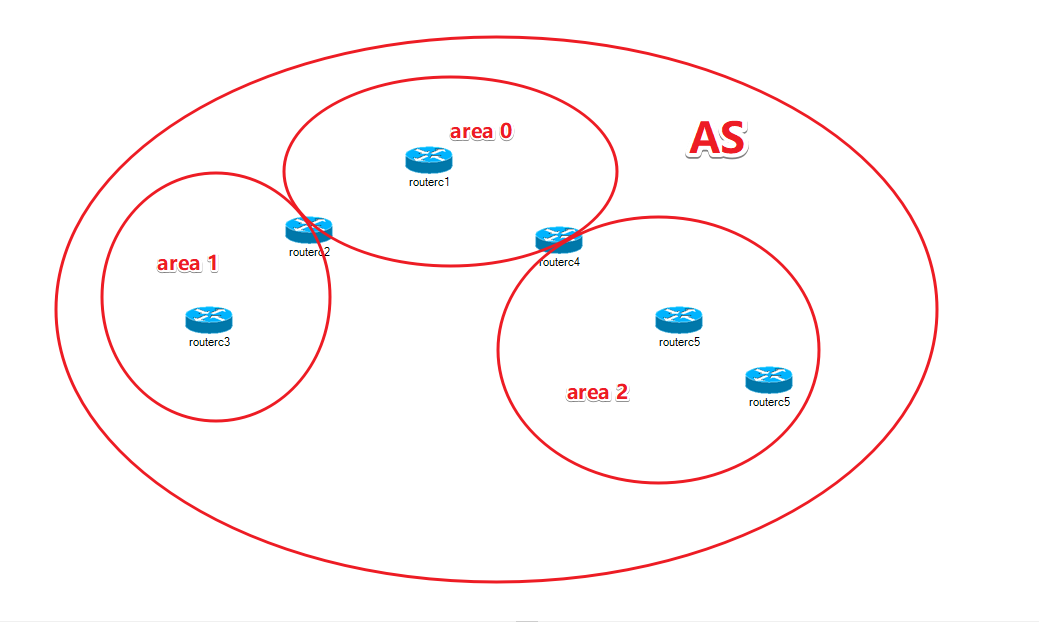

技术分享图片

二：链路状态数据库（LSDB)

1,作用

用来存放链路状态

OSPF是一种基于链路状态的动态路由协议，每台OSPF路由都会生成相关的LSA，并将这些LSA通告出去。路由器收到LSA后，会将他们存放在链路状态数据库LSDB中

2，链路状态通告（LSA）类型

type 1 ：路由器LSA ，由区域内的路由器发出，所有的路由器都会生成这一类型的链路状态通告，描述了链路状态和花费。只在本区域泛洪。链路状态ID是源路由器ID
type 2 ：网络LSA，由区域内DR发出。指明了所有与之相连的路由器，记录这一网络上所有的路由器Router ID。只在本区域泛洪。链路状态ID是DR的IP接口地址
type 3 ：汇总LSA，由ABR发出，将一个区域内学到的信息发送汇总给其他区域。在除了完全末梢区域和NSSA区的所有区域泛洪。链路状态ID是目的网络地址
type 4 ：ASBR汇总LSA，由离ASBR最近的ABR发出，描述到ASBR的路由，通告ASBR所在区域的相关路由。在除了完全末梢区域和NSSA区域的所有区域泛洪。链路状态ID是所描述的ASBR的路由器ID
type 5 ：自治系统LSA，由ASBR发出，指明到达自治系统外部网络的路由。在NSSA区域外的所有区域泛洪。链路状态ID是外部网络地址
type 7 ：NSSA外部LSA，NSSA 区域的ASBR发出，用于通告本区域连接的外部路由。在NSSA区域泛洪

LSA头部信息

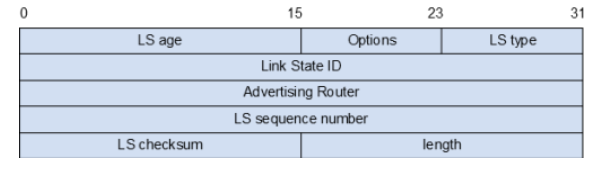

技术分享图片

LS age ：16比特。LSA产生后所经过的时间，以秒为单位。无论LSA实在链路传送，还是保存在LSDB中，该值都会不停增长
Options ：8比特。可选项， E：允许Flood AS-extemal-LSAs ， MC：转发IP组播报文， N/P :处理Type-7 LSAs ， DC：处理按需链路
LS type ：8比特。LSA的类型。 type 1 ：Router LSA 。 Type 2: Network LSA , Type 3 :Summary LSA , Type 4:ASBR Summary LSA , Type 5:AS-Extemal LSA
Link State ID：32比特。根据LSA 中的LS Type 和LSA description 在路由域中描述一个LSA
Advertising Router ：32比特。产生次：LSA 的路由器 Router ID
LS sequence number ：32 比特。LSA的序列号。其他路由器根据这个值可以判断哪个LSA是最新的。
length ：16比特。LSA总长度，包括LSA Header，以字节为单位。

三：OSPF末梢区域和完全末梢区域

1，满足以下条件的区域

只有一个默认路由作为其区域的出口
区域不能作为虚链路的穿越区域
末梢(Stub)区域里无自治系统边界路由器（ASBR）
不是骨干区域Area 0

2，各种区域的通告

末梢区域：没有LSA 4,5,7类通告

完全末梢区域：除一条LSA3的默认路由通告外，没有LSA 3,4,5,7 通告

区域类型	1&2	3	4&5	7
骨干区域（Area 0）	允许	允许	允许	不允许
非骨干区域，非末梢区域	允许	允许	允许	不允许
末梢区域	允许	允许	不允许	不允许
完全末梢区域	允许	不允许* （只允许一条默认路由）	不允许	不允许
NSSA	允许	允许	不允许	允许

四，多区域的配置

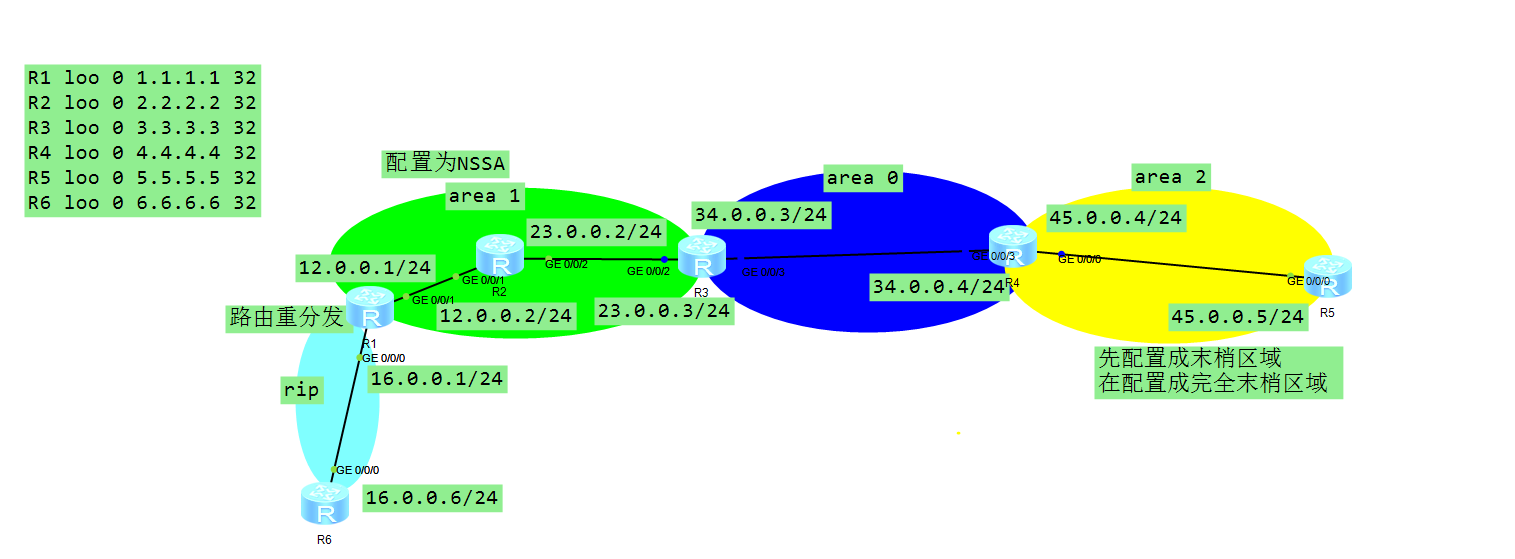

1，实验拓扑

R3，R4为 ABR，将其虚拟接口配置在Area 0 区域，可以提高效率
R1为ASBR，一部分配置为ospf ，一部分配置为 rip 。需要使用路由重分发技术
area 1 ，配置为NSSA区域
area 2，先配置为末梢区域，再配置为完全末梢区域
OSPF的network 宣告是网段加上反子网掩码，如：6.6.6.6 →6.6.6.6 0.0.0.0
RIP的network 直接宣告ABC三类的大网段即可如：6.6.6.6 → 6.0.0.0
网段在哪个区域宣告，就属于哪个区域

技术分享图片

配置IP地址步骤略过。

2，配置OSPF

R1  （ASBR，部分配置ospf ，部分配置rip。先配置ospf）
[R1]ospf 1 router-id  1.1.1.1                           ###开启ospf 进程，设置router-id
[R1-ospf-1]area 1                                       ###进入区域1
[R1-ospf-1-area-0.0.0.1]network  1.1.1.1 0.0.0.0        ###宣告1.1.1.1 32 网络 在area1区域
[R1-ospf-1-area-0.0.0.1]network  12.0.0.0 0.0.0.255     ###宣告12.0.0.0  24 网路 在area1 区域
[R2]ospf 1 router-id  2.2.2.2

R2
[R2]ospf 1 router-id  2.2.2.2
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network  2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.1]network  23.0.0.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]network 12.0.0.0 0.0.0.255

R3  （ABR，部分在area0 ，部分在area1）
[R3]ospf 1 router-id 3.3.3.3                            ###开启ospf进程，设置router-id
[R3-ospf-1]area 0                                       ###进入骨干区域Area0
[R3-ospf-1-area-0.0.0.0]network  3.3.3.3 0.0.0.0        ###宣告3.3.3.3 32 网络在area0区域
[R3-ospf-1-area-0.0.0.0]network 34.0.0.0 0.0.0.255      ###宣告34.0.0.0 24 在area 0 区域

[R3-ospf-1-area-0.0.0.0]q
[R3-ospf-1]area 1                                       ###进入区域area 1
[R3-ospf-1-area-0.0.0.1]network  23.0.0.0 0.0.0.255     ###宣告23.0.0.0 24 网络在area1 区域

R4  （ABR，部分在area0 ，部分在area2）
[R4]ospf 1 router-id  4.4.4.4                           ###开启ospf进程，设置router-id、
[R4-ospf-1]area 0                                       ###进入骨干区域area0
[R4-ospf-1-area-0.0.0.0]network  4.4.4.4 0.0.0.0        ###宣告网络4.4.4.4 32在area0区域
[R4-ospf-1-area-0.0.0.0]network  34.0.0.0 0.0.0.255     ###宣告网络34.0.0.0 24 在area0区域

[R4-ospf-1]area 2                                       ###进入区域area2
[R4-ospf-1-area-0.0.0.2]network  45.0.0.0 0.0.0.255     ###宣告网段45.0.0.0 24 在area2区域

R5
[R5]ospf 1 router-id  5.5.5.5
[R5-ospf-1]area 2
[R5-ospf-1-area-0.0.0.2]network  5.5.5.5 0.0.0.0
[R5-ospf-1-area-0.0.0.2]network  45.0.0.0 0.0.0.0

3，配RIP和路由重分发

R6
[R6]rip 1                                              ###开启rip 进程1
[R6-rip-1]v 2                                          ###使用rip版本2 （版本1只支持有类，版本2支持无类）
[R6-rip-1]undo summary                                 ###关闭汇总
[R6-rip-1]network 6.0.0.0                              ###宣告网段 （不管是v1 还是 v2 都是宣告的ABC三类的大网段，且不加子网掩码)
[R6-rip-1]network 16.0.0.0                             ###宣告网段

R1                                                     ###在ASBR路由器上
[R1]rip 1                                              ###进入rip进程
[R1-rip-1]v 2
[R1-rip-1]undo summary
[R1-rip-1]network  16.0.0.0

[R1-rip-1]import-route  ospf  1 cost 5                 ###在rip 进程内，配置路由重分发（注入），将ospf 进程1 的路由注入到rip 路由中，cost 5（加5跳，rip最大跳数为15跳）

[R1-rip-1]q
[R1]ospf 1                                             ###进入ospf 进程1
[R1-ospf-1]import-route  rip 1 type 1 cost  5
###将rip进程1 的路由注入，注入类型为1（有type1和type2，type 1的cost可以累加，而type2的cost 不可累加，这样不科学），cost 增加5

4，配置末梢区域和完全末梢区域

配置末梢：
R4                                                    ###ABR路由器
[R4]ospf 1                                            ###进入ospf 1进程
[R4-ospf-1]area 2                                     ###进入area 2 （末梢和完全末梢只能在非骨干区域配置）
[R4-ospf-1-area-0.0.0.2]stub                          ###末梢区域
###stub， 两边都要打

R5
[R5]ospf 1	                                      ###进入ospf1 进程
[R5-ospf-1]area 2                                     ###进入area2
[R5-ospf-1-area-0.0.0.2]stub                          ###末梢区域
###stub ，两边都要打

将末梢配置为完全末梢
[R4-ospf-1-area-0.0.0.2]stub no-summary               ###在连接末梢区域的ABR路由器非骨干区域打 stub no-summary 开启完全末梢

5，配置NSSA区域

###NSSA内每个路由器都进入域内，打nssa，设置域为nssa区域
R1
[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]nssa

R2
[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]nssa

R3
[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]nssa

###NSSA区域，是用来优化ASBR路由器。开启后，域内禁止 LSA 4， 5 类报文，取而代之的是LSA 7 类报文
###原ABR 开始发送LSA 7 类报文。该路由器由ABR路由，变为 ABR + ASBR 。

OSPF的多区域原理与配置
