西门子200/300PLC串口通过CHNet-S7转以太网实现与IFIX作为ModbusTCP服务器配置方法
兴达易控模块连接方法：

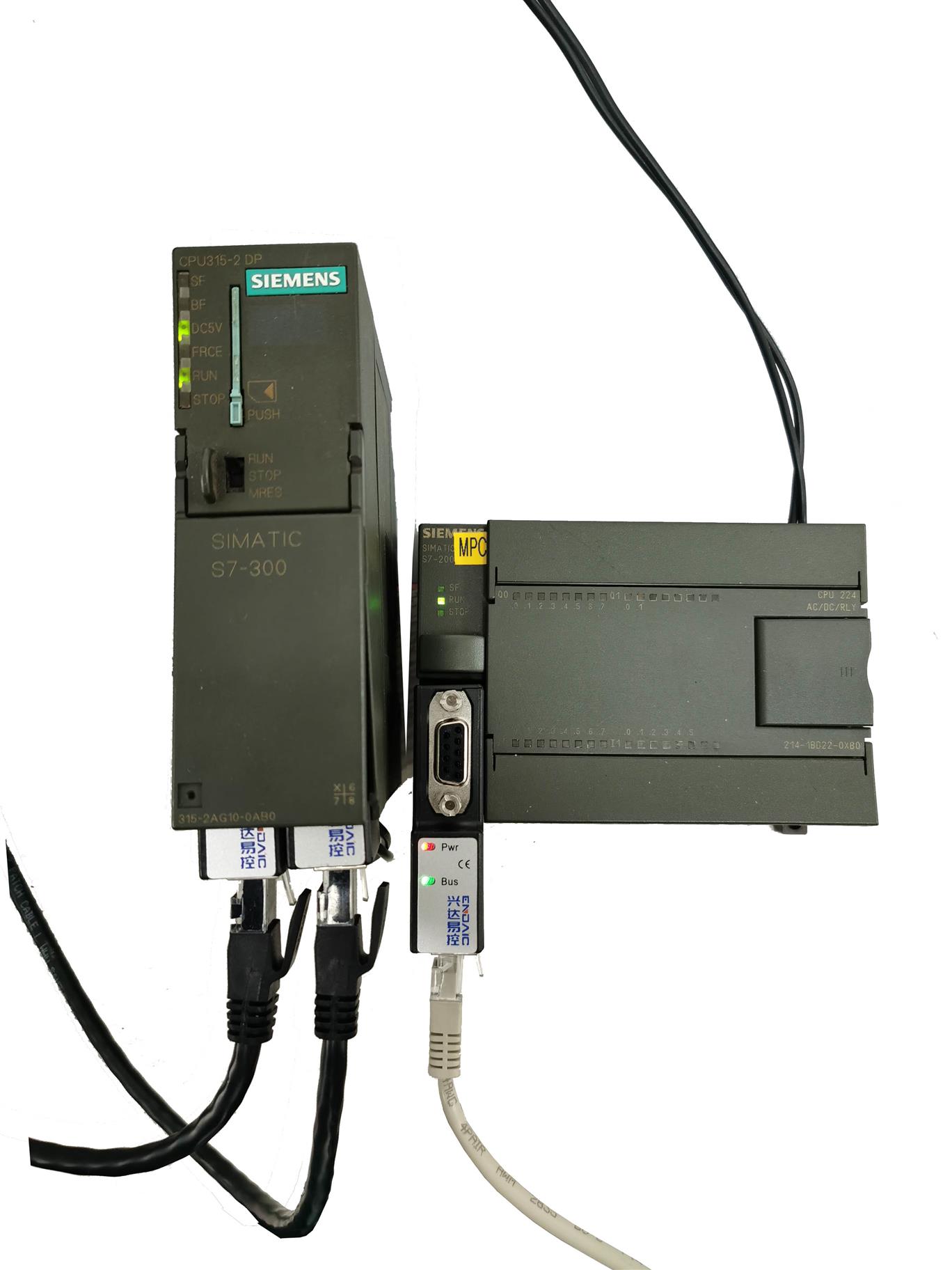

CHNet-S7300MD连接西门子300 315-2DP PLC
CHNet-S7200PD连接西门子200 224/226 PLC
西门子S7300 S7200 IFIX S7A 以太网通讯 免OPC
CHNet-S7300PD连接西门子S7300 PLC；CHNet-S7200PD连接西门子S7200 PLC；IFIX软件中，采用S7A驱动的S7TCP/IP的通讯方式。
以S7 TCP驱动（S7A）连接1台S7300，1台S7200为例：

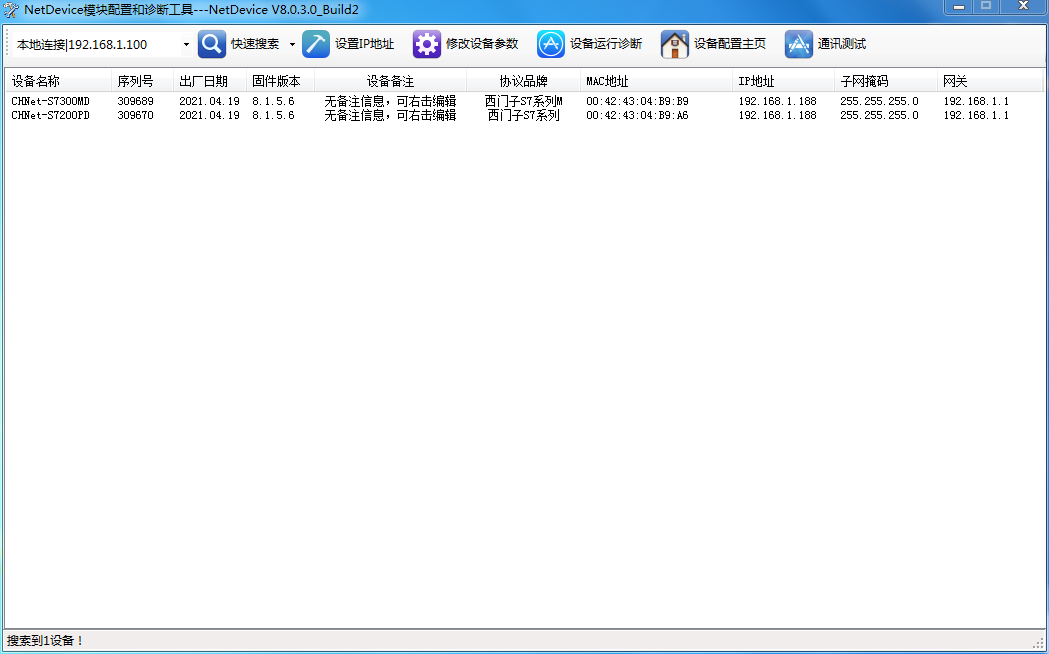

1、首先设置CHNet-S7模块的参数
用西门子S7TCP驱动来通讯，需要注意参数“S7TCP目标PLC地址”，需要填入PLC的站地址。
例：CHNet-S7300PD，IP地址：192.168.1.188，S7TCP目标PLC地址：2；
CHNet-S7200PD，IP地址：192.168.1.189，S7TCP目标PLC地址：2；

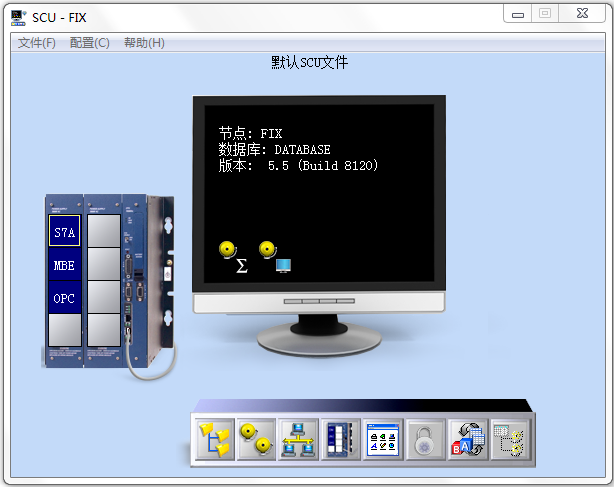

2、安装西门子S7TCP驱动程序“S7A”；在“SCU-FIX”中配置S7A驱动；如图：
3、S7300的配置：

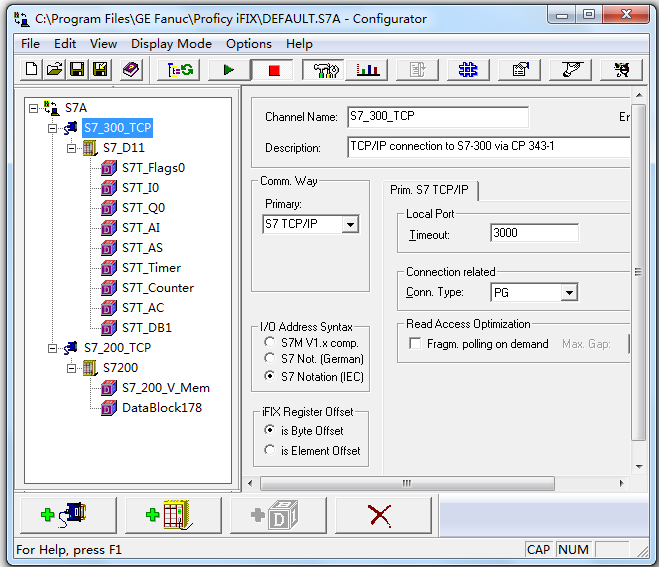

1) 如下图配置，“Primary”，选择“S7 TCP/IP”；

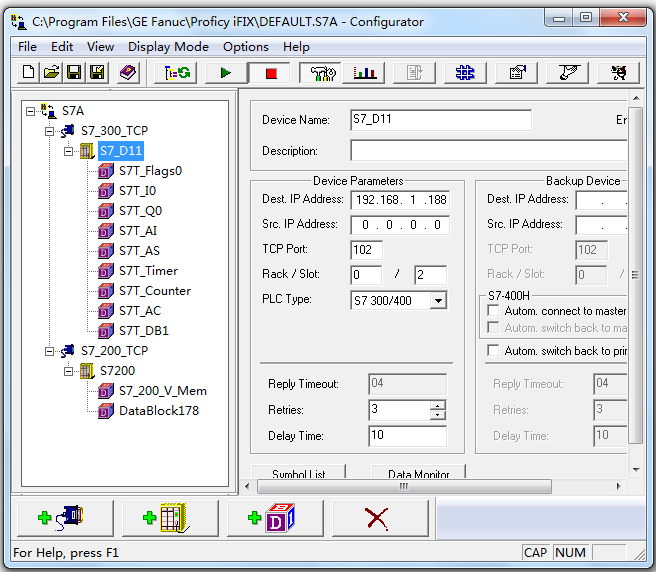

2) “Dest IP Address”，填入CHNet-S7300PD模块的IP地址：“192.168.1.188”； “Tcp Port”，填入：“102”； “PLC Type”，选择：“S7300/400”；其他参数默认。

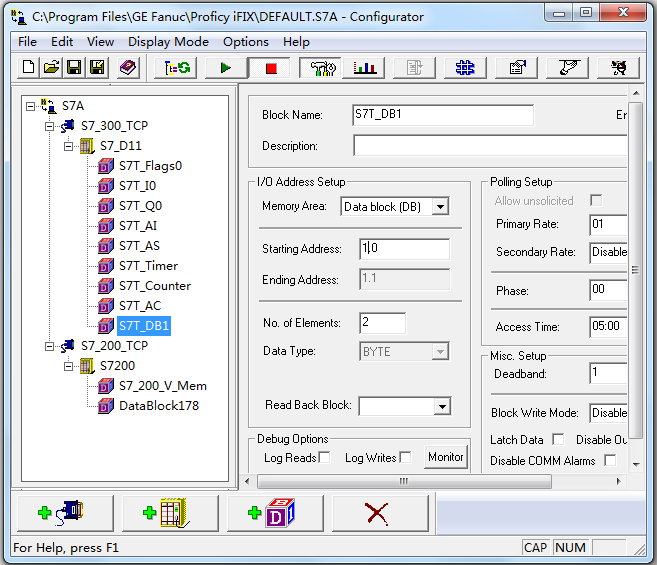

3) 根据实际项目，建立各个区的变量：
4、S7200的配置：

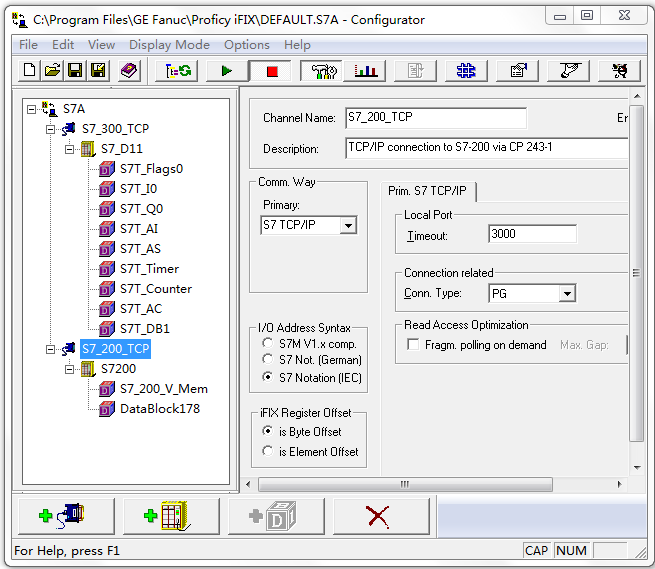

1) 如下图配置，“Primary”，选择“S7 TCP/IP”；

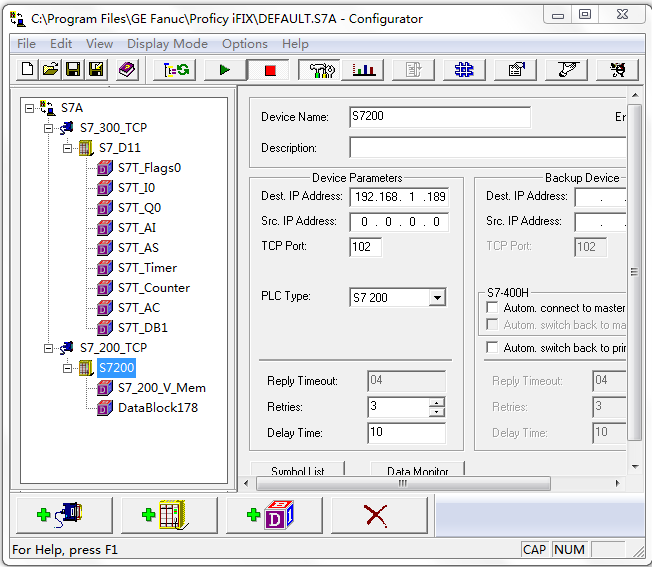

2) “Dest IP Address”，填入CHNet-S7200PD模块的IP地址：“192.168.1.189”； “Tcp Port”，填入：“102”； “PLC Type”，选择：“S7200”；其他参数默认。

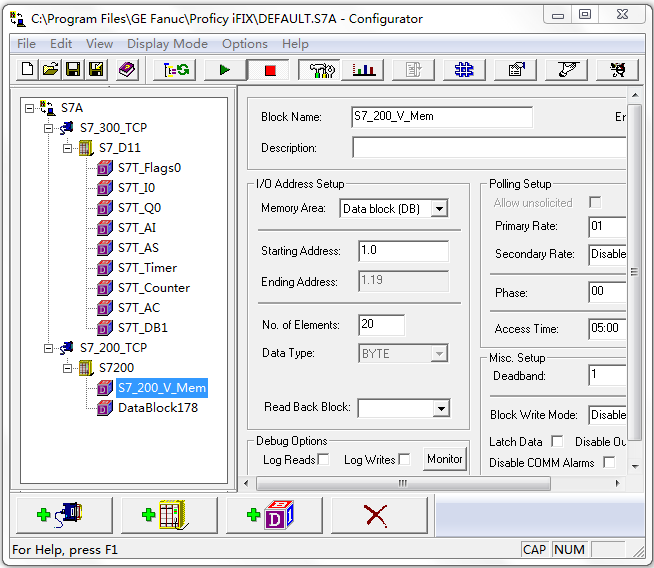

3) 根据实际项目，建立各个区的变量(S7200的V区数据对应DB1，其他区的数据相同)：
西门子S7200/300PLC与IFIX通信实现ModbusTCP服务器配置方法
