生成树协议（STP)

一、交换网络环路的产生

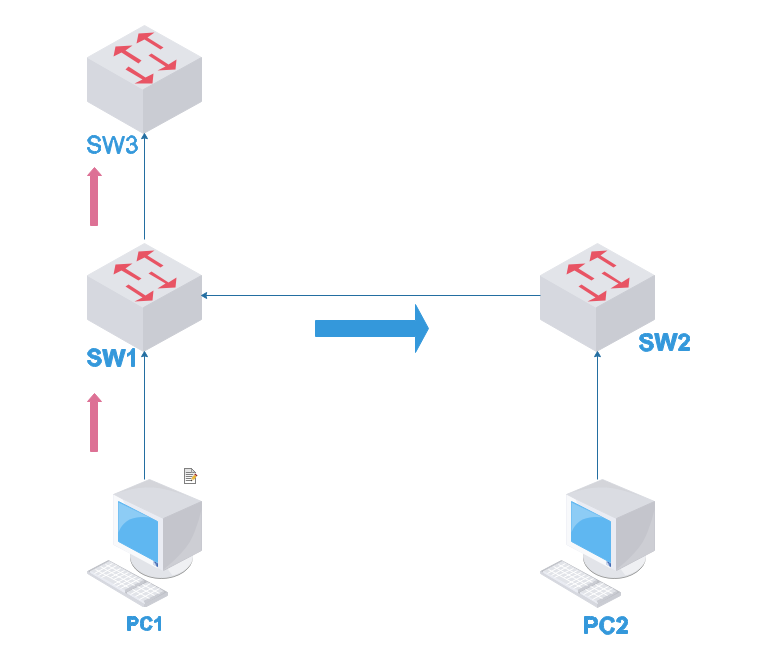

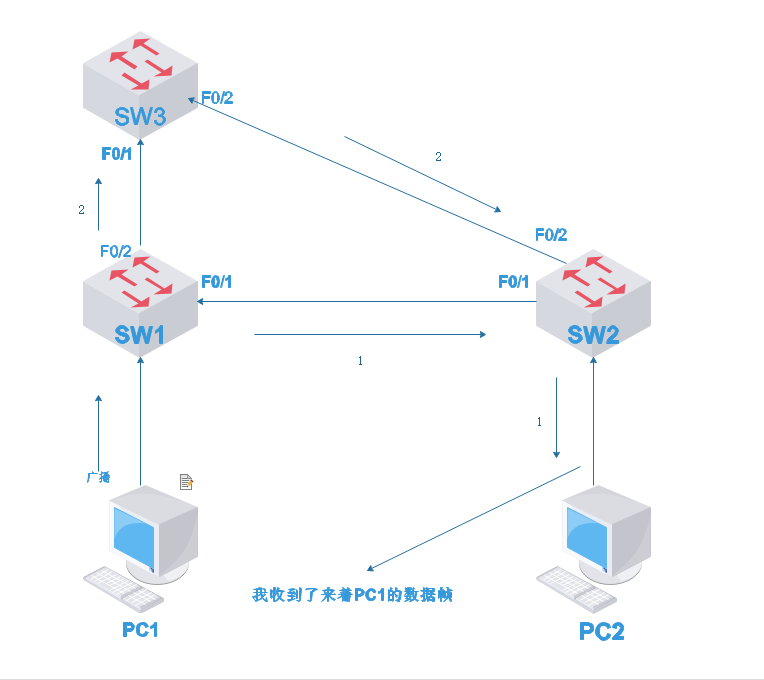

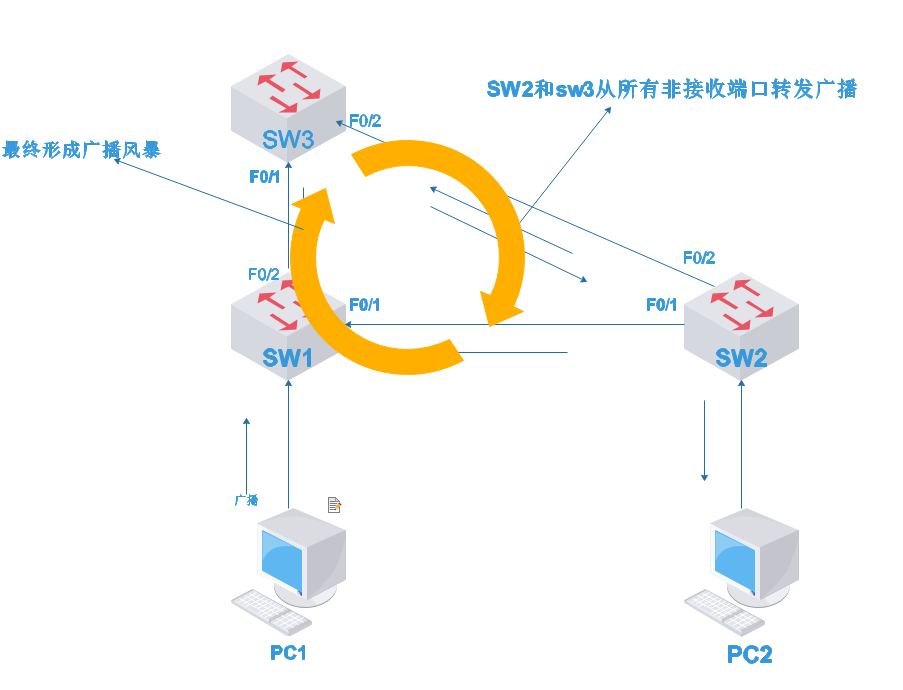

1.广播风暴的形成

2.多帧复制

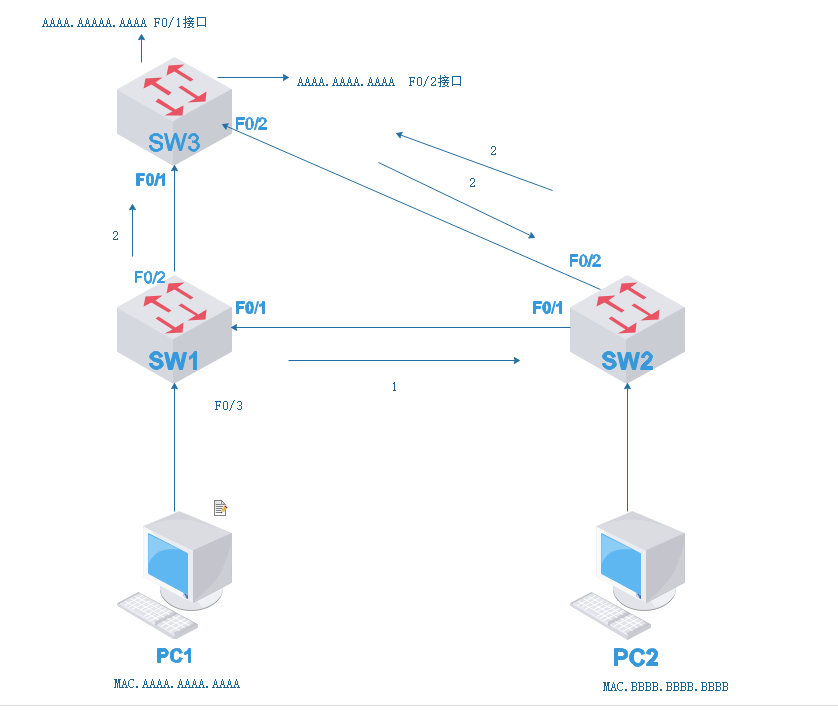

3.MAC地址表紊乱

二、STP简介

STP-Spanning Tree Protocol（生成树协议）

逻辑上断开环路，防止广播风暴的产生

当线路故障，阻塞接口被激活，恢复通信，起备份线路的作用。

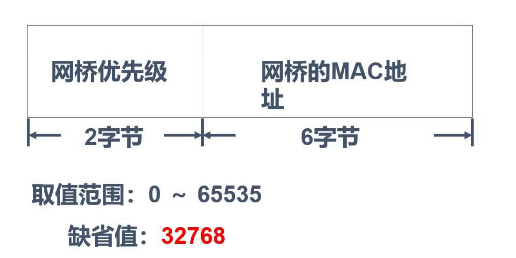

1.网桥ID(BID)

网桥ID是惟一的。选择交换网络中网桥ID最小的交换机成为根网桥

根据网桥ID选择根网桥

优先级哪个最小选哪个，优先级相同Mac地址最小选哪个。

2.选择端口的依据

2.1到根网桥最低的根路径成本。直连的网桥ID最小。端口ID最小

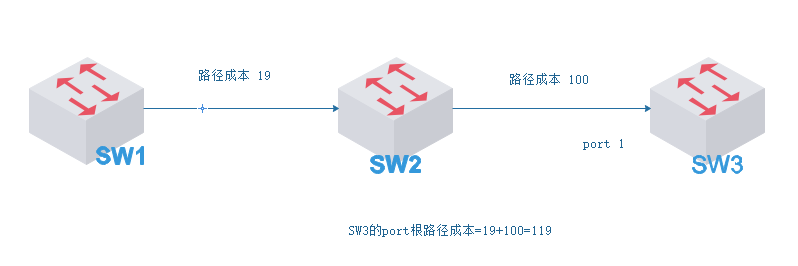

3.网桥到网桥的路径上所有链路的成本之和

带宽与路径成本的关系

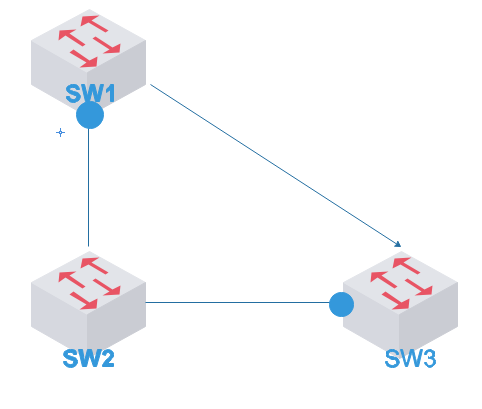

在非根网桥上，选择一个根端口

在SW1和SW3上，到达SW2最近的端口是根端口

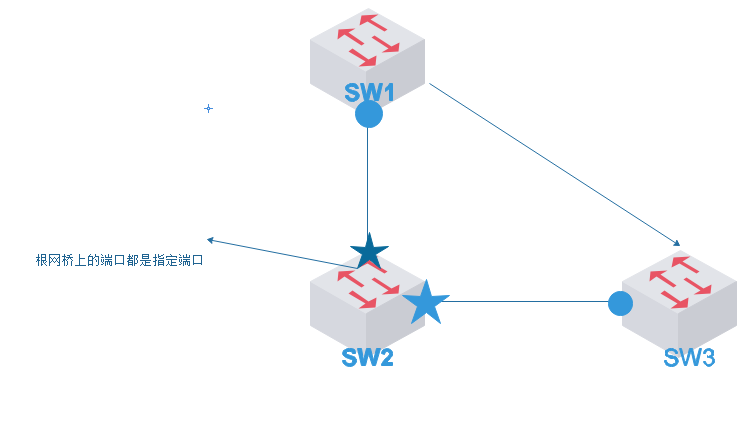

根网桥上的端口全是指定端口

在每个网段上，选择1个指定端口

非根桥上的指定端口，选择顺序，根路径成本较低，所在的交换机的网桥ID的值较小，端口ID的值较小

4,在每个网段选择1个指定端口（DP）

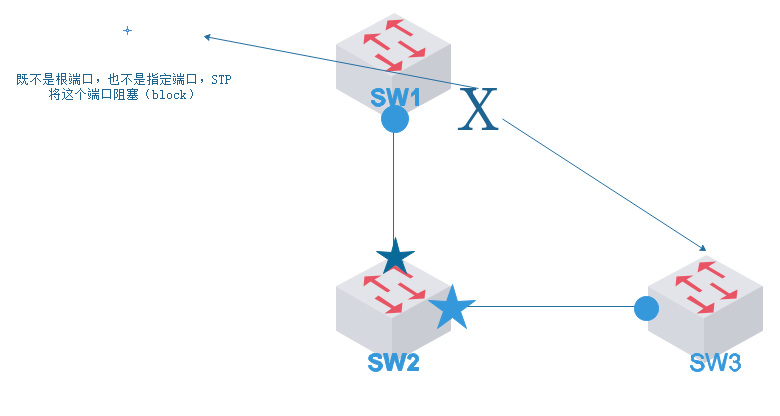

最终形成逻辑结构无环拓扑

三、BPDU(桥协议数据单元）

1.BPDU：bridge protocol data unit -桥协议数据单元

使用组播发送BPDU

2.BPDU类型：配置BPDU。拓扑变更通告（TCN)BPDU

3.BPDU报文字段：根网桥ID、根路径成本、发送网桥ID、端口ID

4.STP利用BPDU选择根网桥：当接收到其他交换机发出的BPDU后，比较网桥ID，选择较小的添加到根网桥ID中。

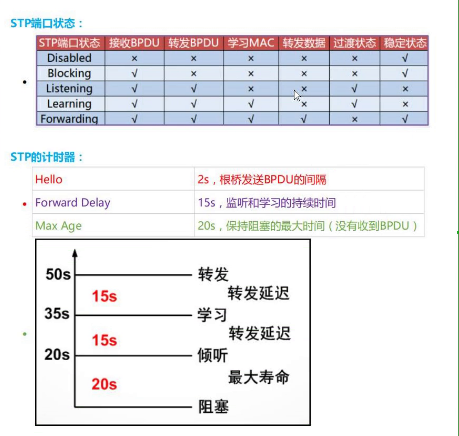

5.交换机端口的STP状态

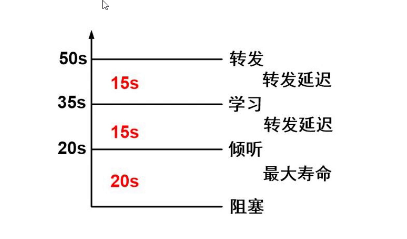

5.STP端口状态，和计时器

STP的计时器，HELLO时间。转发延迟。最大老化时间
