IP子网划分

IP地址的定义：

互联网上连接的网络设备和计算机都有唯一的地址，以此作为该主机在Internet上的唯一标识，称为IP地址。

• IP地址
  • IP地址由32位二进制数组成
  • 一般用点分十制来表示

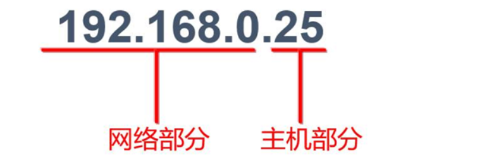

• IP地址由两部分组成
  • 网络部分（NETWORK）
  • 主机部分（HOST）

IP地址的分类1-1

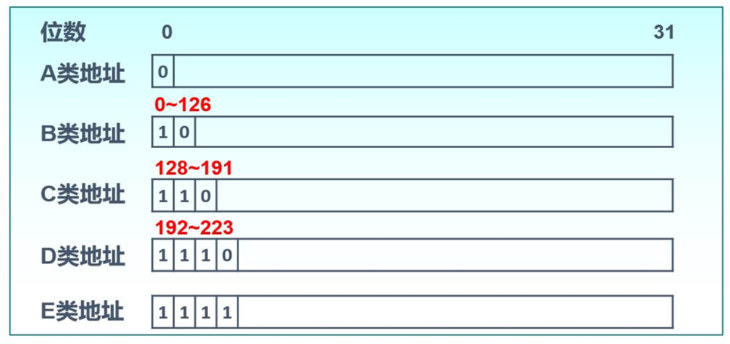

• IP地址分为A、B、C、D、E五类，每一类有不同的划分规则

IP地址的分类1-2

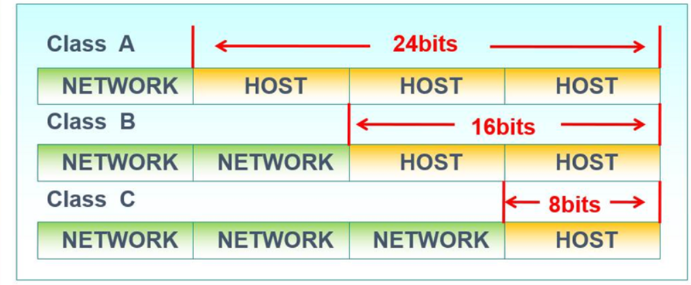

•  A、B、C三类IP地址的组成
  • 网络部分
  • 主机部分

IP地址的分类1-3

• IP地址分为公有地址和私有地址
• 公有IP地址用于Internet
• 私有IP地址是企业用户在内部网络中使用，不能再Internet上使用，可反复使用，包括3组
  • A类：10.0.0.0~10.255.255.255
  • B类：172.16.0.0~172.31.255.255
  • C类：192.168.0.0~192.168.255.255

子网掩码

• 32个二进制位
  • 对应IP地址的网络部分用1表示
  • 对应IP地址的主机部分用0表示

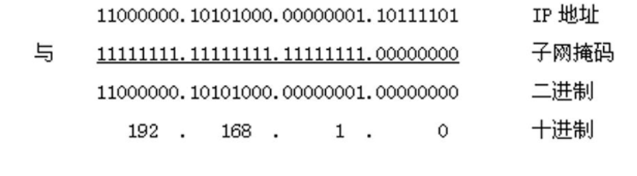

• IP地址和子网掩码作“逻辑与”运算得到网络地址
  • 0和任何数相与都等于0
  • 1和任何数相与等等于任何数本身

 网络中不同主机之间通信

• 同网段主机之间的通信，将数据直接发送给另一台主机
  • 源主机的网络地址=目标主机的网络地址
• 不同网段主机之间的通信，将数据发送给网关进行转发
  • 源主机的网络地址≠目标主机的网络地址
• 子网掩码（Netmask）可区分IP地址的网络地址部分

跨网段通信，将数据传递给网关。比如：访问WWW服务，此时数据回丢给网关

A、B、C三类地址的默认子网掩码

• • A类：255.0.0.0
  • B类：255.255.0.0
  • C类：255.255.255.0

子网划分得原因

• 满足不同网络对IP地址的需求
• 实现网络的层次性
• 节省IP地址

IP地址分类

• 有类地址
• 无类地址

子网划分的原理1-1

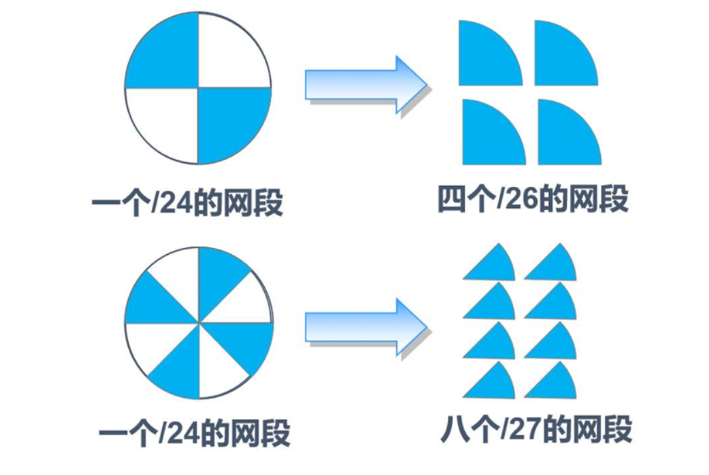

• 子网划分的理解

子网划分的原理1-2

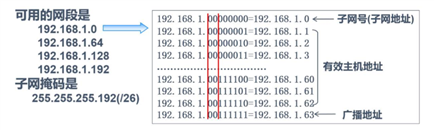

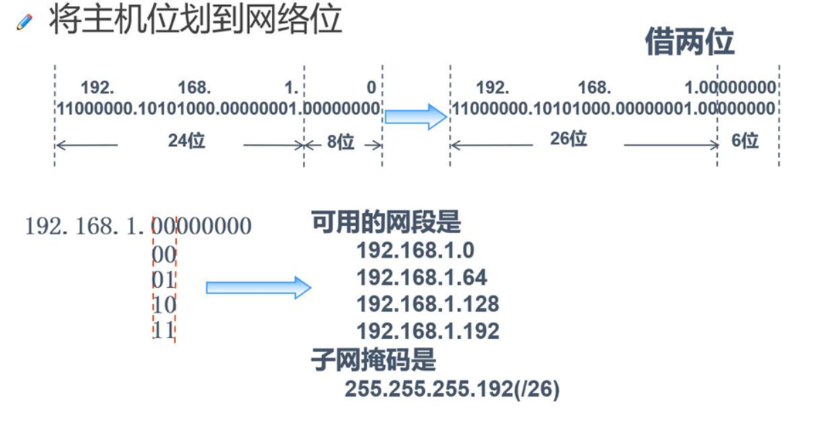

将192.168.1.0/24划分为4个小网段

子网划分的应用

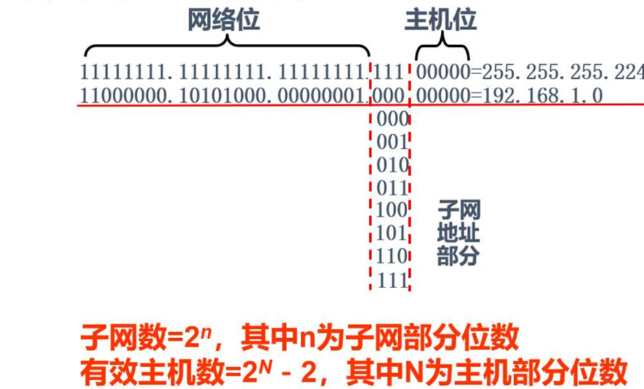

1. C类地址划分
   • IP地址经过一次子网划分后，被分成三个部分——网络位、子网位和主机位

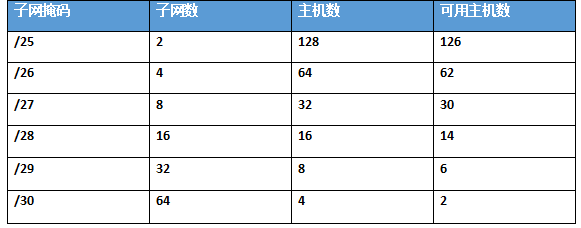

  2.子网掩码及相关参数对应表

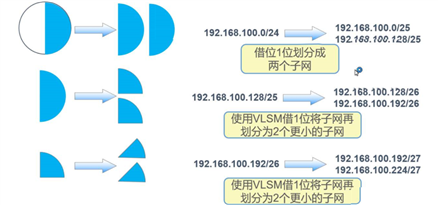

  3.可变长子网掩码（VLSM）

• VLSM允许把子网继续划分为更小的子网

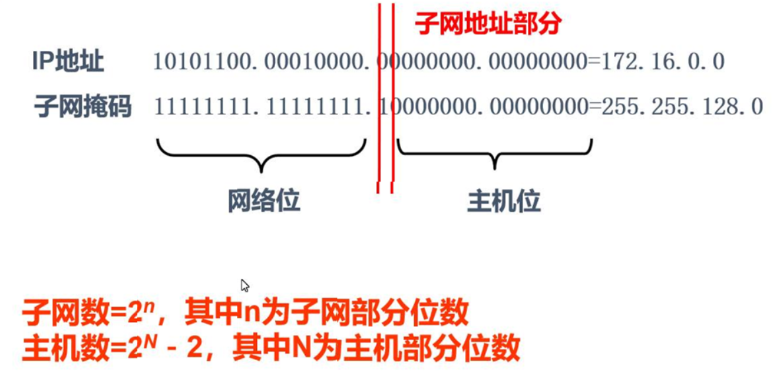

B类子网划分方法

• 　B类地址的子网划分
  • 172.16.0.0/17

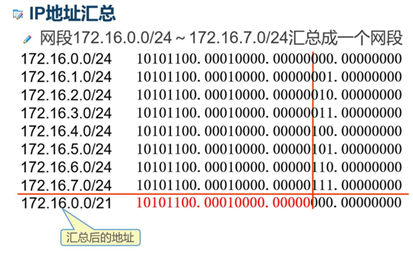

 IP地址汇总1-1

  IP地址汇总1-2

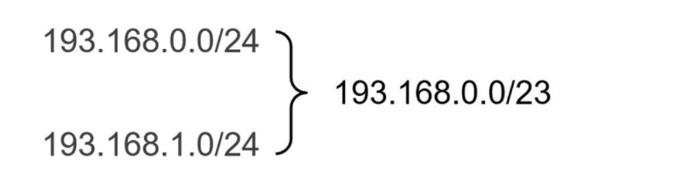

• 超网
  • 使用一个子网掩码将多个有类别的网络（有类地址）聚合成单个网络地址

 　IP地址规划及应用

• IP地址规划原则
  • 唯一性
  • 可扩展性
  • 连续性
  • 实意性

• IP地址规划注意事项
  • 互联地址（生产环境中，互联地址全是/30）
  • Loopback地址（生产环境中，是/32路由器做标识使用）
  • 网关地址（基本靠网络号、靠广播地址旁边。比如：192.168.1.0/24 要么是192.168.1.1 要么就是192.168.1.154）
