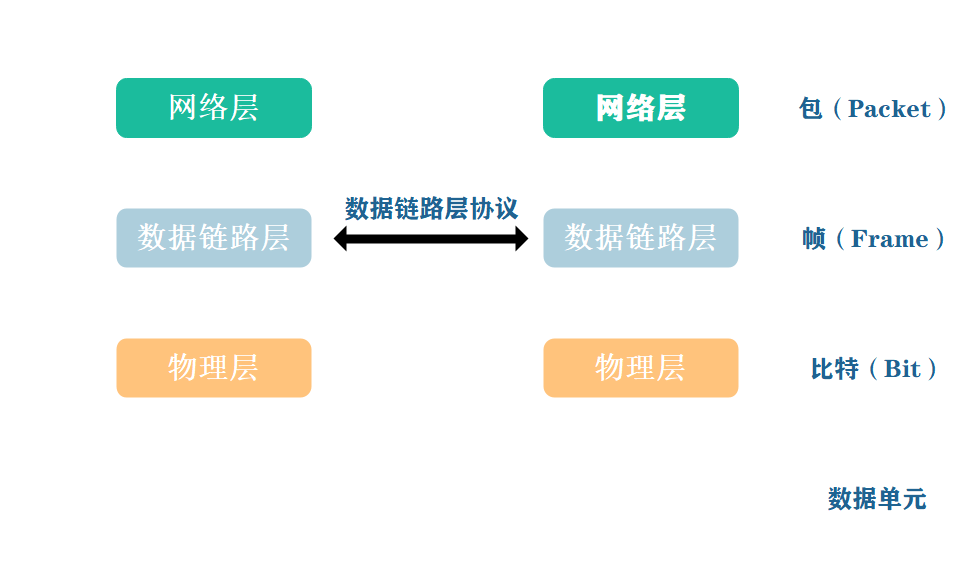

位于网络层和物理层之间
数据链路的建立，维护与拆除等，数据帧的包装、帧传输、帧同步、帧差错恢复以及流量控制
x-Wire：2.94兆实验性以太网
DIX：10兆以太网应用
IEEE802.3：10兆以太网标准
千兆以太网：100/1000兆以太网
用来识别一个以太网上的某个单独的设备或一组设备（交换机）

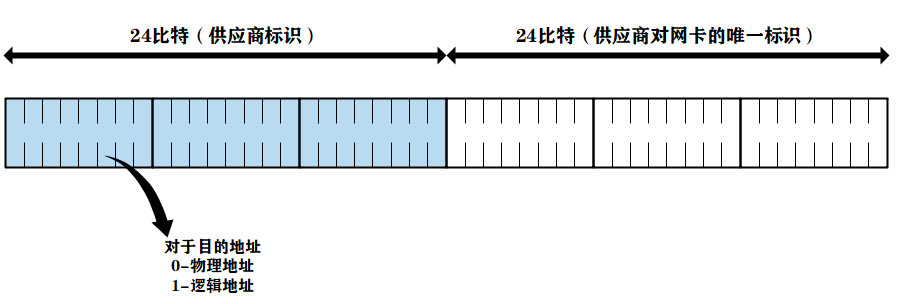

由48位二进制数组成，通常用16进制数表现，前24位为供应商标识，后24位为供应商对网卡的唯一标识

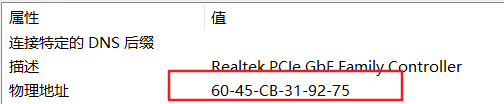

如：点开电脑中以太网→详细信息可查询到本机MAC地址为，60-45-CB为供应商标识，查询可知是ASUS（华硕）

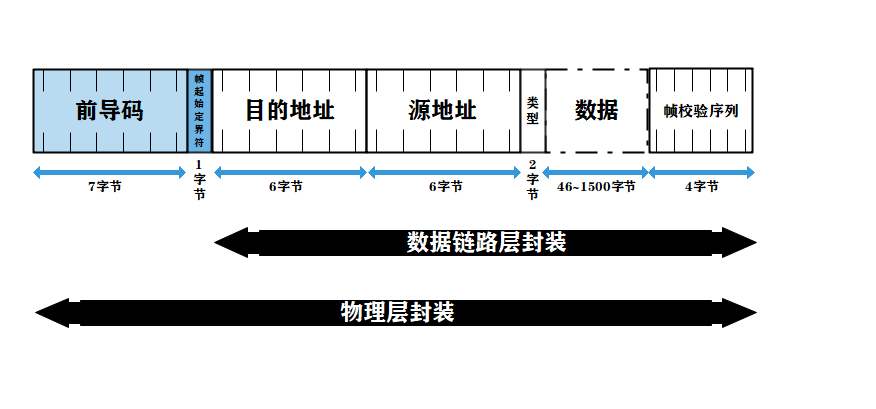

其中类型是用来标识上层协议的类型，0800H标识IP协议，0806H标识ARP协议
Cisco2960系列交换机 一款入门级交换机，属于Cisco2950系列的升级产品
Cisco3560系列交换机
一款企业级交换机，属于Cisco3550系列的升级产品
Cisco4500系列交换机
一款模块化的交换机，实现功能化扩展保护企业投资
Cisco6500系列交换机
一款高端交换机设备，主要用于大型企业网或电信运营商网络
华为交换机产品较多，我们就简单介绍几个
百兆二层：S2700-SI、S2700-EI、S2750-EI、S2751-EI
百兆三层：S3700-SI、S3700-EI、S3700-HI
千兆二层：S5700-LI、S5700X-LI、S5700X-LI-24S、S5710-HI
千兆三层：S5700-SI、S5700-EI、S5700-HI
万兆三层：S6700-EI

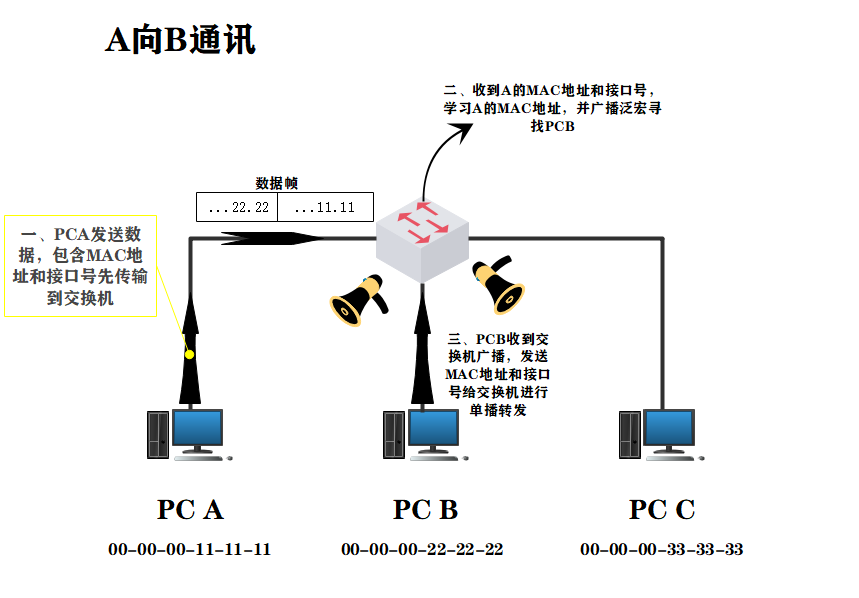

①初始状态
②学习源MAC地址帧
③广播未知的数据帧
④转发目标MAC地址帧
⑤交换机实现单播通讯
ps：交换机中，所学习到MAC地址不会永远保存在MAC地址表中，默认老化时间是300S
单工（比如喇叭）：两个数据站之间只能沿单一方向传输数据
半双工（比如对讲机）：两个数据站之间可双向数据传输，但不能同时进行
全双工（比如电话）：两个数据站之间可双向且同时进行数据传输
接口连接时协商，协商失败时则无法通信。例如一台百兆和一台千兆需要进行数据通信，需要协商，以低速率的为准。

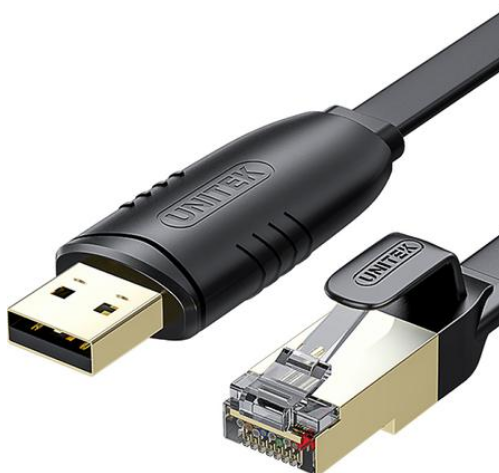

应用前准备，需要用console线连接交换机和PC

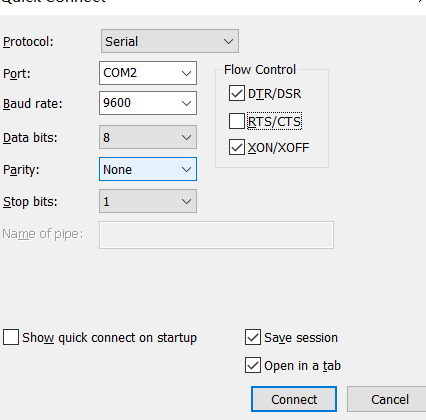

软件配置，端口根据连接的端口选择，波特率默认选择9600
①实现统一的用户界面和管理界面，包括统一的实时操作系统内核、IP 软转发引擎、路由处理和配置管理平面
②实现控制平面功能，并定义转发平面接口规范，实现各产品转发平面与VRP 控制平面之间的交互
③实现网络接口层，屏蔽各产品链路层对于网络层的差异
用户视图<Huawei>进入系统视图【Huawei】 system-view
配置主机名 sysname

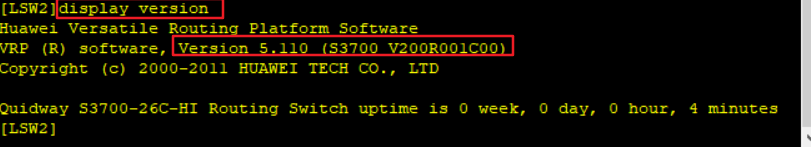

查看VRP版本 display version
查看用户终端信息 display users

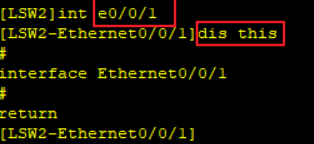

查看接口配置信息
<Huawei>sys
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]dis this 查看当前视图下的配置信息
配置文件管理命令
[Huawei]display saved-configuration 查看设备保存的信息
[Huawei]display current-configuration 查看设备当前配置的信息
<Huawei>reset saved-configuration 擦除存储设备中的配置文件
<Huawei>compare configuration 比较当前配置信息与存储设备中的保存文件是否一致

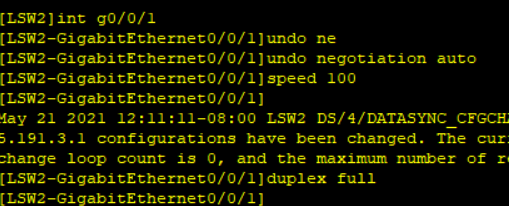

配置双工即速率命令（一般情况下为自动协商）
[SW1-Ethernet0/0/1]int e0/0/1
[SW1-Ethernet0/0/1]undo negotiation auto 关闭自动协商
[SW1-Ethernet0/0/1]speed 100 调至速率100M
[SW1-Ethernet0/0/1]duplex full 调至全双工模式
full Full-Duplex mode（全双工模式） half Half-Duplex mode（半双工模式）

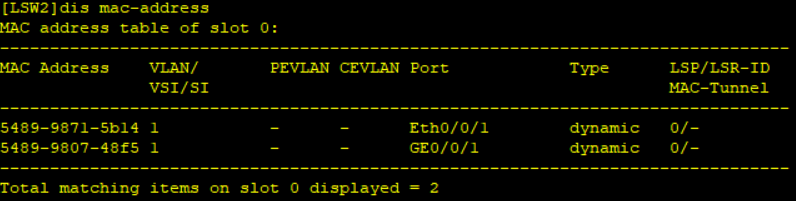

查看mac 地址信息
[Huawei] dis mac-address
