交换机的基本原理与配置

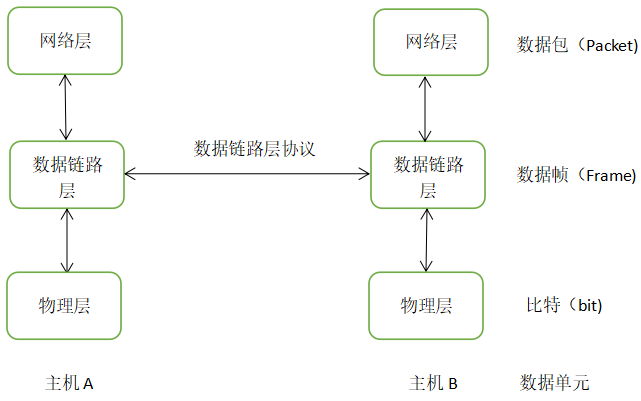

1、数据链路层

  位于物理层与网络层之间

1.1 数据链路的功能

• 数据链路的建立、维护与拆除
• 帧包装、帧传输、帧同步
• 帧的差错恢复
• 流量控制

1.2 以太网的MAC地址

用来识别一个以太网上的某个单独的设备或一组设备

    前24bit为供应商标识，后24bit为供应商对网卡的唯一编号

　　注：对于目的地址 0-物理地址（单播地址），1-逻辑地址（组播地址）

　　       MAC地址和IP地址不一样，MAC地址为6*8=48bit

　　　　MAC地址是可以改的

              Win10 查看mac地址   ipconfig /all

2、交换机

　　2.1 交换机的工作原理

　　学习源MAC、转发目标MAC、没有MAC的广播泛宏

　　  注：交换机默认老化时间为300秒，之后会清空MAC表

　　2.2 交换机配置前的准备

　　Console线、USB转COM线缆、USB转COM+Console线缆

1. 将Console线插入交换机
2. 打开电脑的CRT，点击雷电标志
3. 在设备管理器查找COM
4. “Baud rate”选9600
