Polarity极性—极性就是有效电平的状态

1Polarity 极性

极性就是有效电平的电平状态
前提：PWM模式1的向上计数
当计数器向上计数到Pulse的时候，这个是有效电平。
从pulse到满的计数（period）是空闲电平。

极性为低就是有效电平为低。
表示从0计数到pulse是低电平。——有效电平
从pulse计数到满是高电平。——空闲电平

2正点原子解惑

http://www.openedv.com/forum.php?mod=viewthread&tid=285008

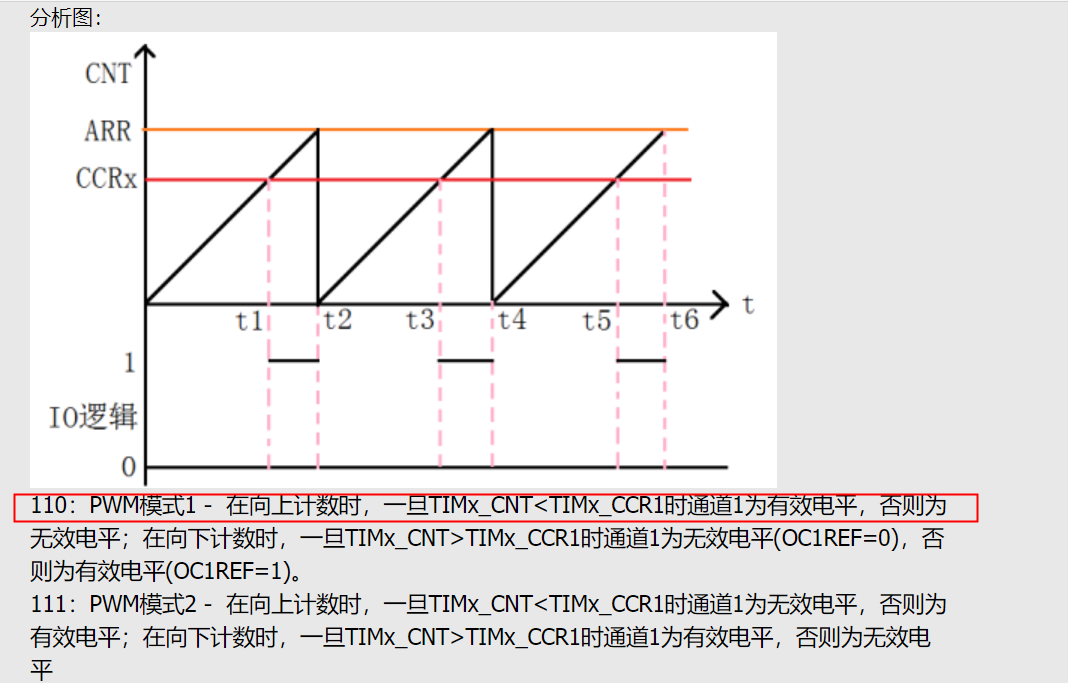

110：PWM模式1－ 在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为有效电平，否则为无效电平；
在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0)，否则为有效电平(OC1REF=1)。
111：PWM模式2－ 在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平，否则为有效电平；
在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为有效电平，否则为无效电平。
