ACL

时间：2021-04-29 10:03:53      阅读：37      评论：0      收藏：0      [点我收藏+]
1. Access Control List
2. ACL是一种包过滤技术。
3. ACL基于IP包头的IP地址、四层TCP/UPD头部的端口号、[5层数据]
　　　基于三层和四层过滤
4. ACL在路由器上配置，也可以在防火墙上配置(一般称为策略)
5. ACL主要分为2大类：
　　1）标准ACL
　　2）扩展ACL
6. 标准ACL:
　　表号：1-99
　　特点：只能基于源IP对包进行过滤

相关命令

config terminal
    access-list 表号 permit/deny 源IP或源网段 反子网掩码

注释：

反子网掩码：将正子网掩码0和1倒置
　　255.0.0.0 -- 0.255.255.255
　　255.255.0.0 -- 0.0.255.255
　　255.255.255.0 -- 0.0.0.255
反子网掩码作用：用来匹配条件，与0对应的需要严格匹配，与1对应的忽略
例如：
access-list 1 deny 10.0.0.0 0.0.255.255
　　解释：该条目用来拒绝所有源IP为10开头的！
access-list 1 deny 10.1.1.1 0.0.0.0
　　解释：该条目用来拒绝所有源IP为10.1.1.1的主机
　　简写：access-list 1 deny host 10.1.1.1
access-list 1 deny 0.0.0.0 255.255.255.255
　　解释：该条目用来拒绝所有人
　　简写：access-list 1 deny any
7. 扩展ACL:
　　表号：100-199
　　特点：可以基于源IP、目标IP、端口号、协议等对包进行过滤

相关命令

config terminal
    access-list 1 permit/deny 协议 源IP或源网段 反子网掩码 目标IP或目标网段 反子网掩码 [eq 端口号]

注释：

　　协议：tcp/udp/icmp/ip
案例：
　　access-list 100 permit tcp host 10.1.1.1 host 20.1.1.3 eq 80
　　access-list 100 deny ip host 10.1.1.1 20.1.1.0 0.0.0.255
　　access-list 100 permit ip any any
8. ACL原理
　　1）ACL表必须应用到接口的进或出方向才生效！
　　2）一个接口的一个方向只能应用一张表
　　3）进还是出方向应用？取决于流量控制总方向
　　4）ACL表是严格自上而下检查每一条，所以要注意书写顺序
　　5）每一条是由条件和动作组成，当某流量没有满足某条件，则继续检查下一条
　　6）标准ACL尽量写在靠近目标的地方
　　7）小原理：
　　　　1）做流量控制，首先要先判断ACL写的位置（哪个路由器？哪个接口的哪个方向？）
　　　　2）在考虑怎么写ACL
　　　　3）如何写？
　　　　　　首先要判断最终要允许所有还是拒绝所有
　　　　　　然后写的时候要注意：将详细严格的控制写在前面
　　8）一般情况下，标准或扩展acl一旦编写好，无法修改某一条，也无法删除某一条，也无法修改顺序，也无法往中间插入新的条目，只能一直在最好添加新的条目
　　　　如想修改或插入或删除，只能删除整张表，重新写！
config terminal
    no access-list 表号             //删除ACL表
//查看ACL表信息
show ip access-list
//将ACL应用到接口
interface f0/x
    ip access-group 表号 in/out
    exit
9. 命名ACL：
　　作用：可以对标准或扩展ACL进行自定义命名
　　优点：
　　　　自定义命名更容易辨认，也便于记忆
　　　　可以任意修改某一条，或删除某一条，也可以往中间插入某一条

相关命令

config terminal
ip access-list standard/extended 自定义表名
    开始从deny或permit编写ACL条目
    exit
//删除某一条
ip access-list standard/extended 自定义表名
    no 条目ID
    exit
//插入某一条
ip access-list standard/extended 自定义表名
    条目ID 动作 条件
    exit

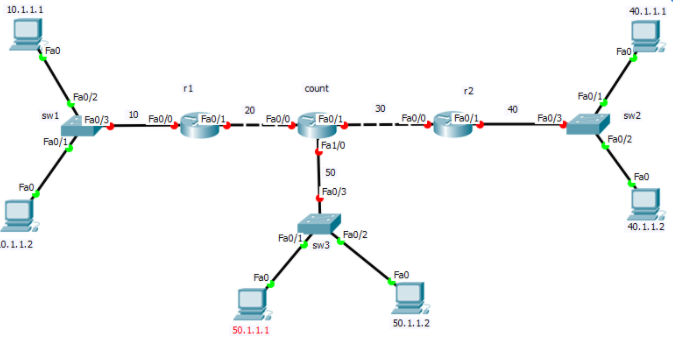

标准ACL实验

 技术分享图片

实验要求：（要求一下全部使用标准ACL实现！）
1. 要求10网段禁止访问整个50网段，访问其他不受限制
2. 要求40.1.1.1PC禁止访问50网段，其他访问均不受影响
3. 要求10.1.1.1禁止访问40网段，其他不受影响
实验步骤：
r1的配置
Router(config)#hostname r1
r1(config)#interface f0/0
r1(config-if)#ip address 10.1.1.254 255.255.255.0
r1(config-if)#no shutdown
r1(config-if)#exit
r1(config)#interface f0/1
r1(config-if)#ip address 20.1.1.1 255.255.255.0
r1(config-if)#no shutdown
r1(config-if)#exit
r1(config)#ip route 30.1.1.0 255.255.255.0 20.1.1.2
r1(config)#ip route 40.1.1.0 255.255.255.0 20.1.1.2
r1(config)#ip route 50.1.1.0 255.255.255.0 20.1.1.2
count的配置
Router(config)#hostname count
count(config)#interface f0/0
count(config-if)#ip address 20.1.1.2 255.255.255.0
count(config-if)#no shutdown
count(config-if)#exit
count(config)#interface f0/1
count(config-if)#ip address 30.1.1.1 255.255.255.0
count(config-if)#no shutdown
count(config-if)#exit
count(config)#interface f1/0
count(config-if)#ip address 50.1.1.254 255.255.255.0
count(config-if)#no shutdown
count(config-if)#exit
count(config)#ip route 40.1.1.0 255.255.255.0 30.1.1.2
count(config)#ip route 10.1.1.0 255.255.255.0 20.1.1.1
count(config)#access-list 1 deny host 40.1.1.1
count(config)#access-list 1 deny 10.1.1.0 0.255.255.255
count(config)#access-list 1 permit any
count(config)#interface f1/0
count(config-if)#ip access-group 1 out
count(config-if)#exit
count(config)#do show access-list
Standard IP access list 1
    10 deny host 40.1.1.1
    20 deny 10.0.0.0 0.255.255.255
    30 permit any
r3的配置
r3(config)#hostname r2
r2(config)#interface f0/0
r2(config-if)#ip address 30.1.1.2 255.255.255.0
r2(config-if)#no shutdown
r2(config-if)#exit
r2(config)#interface f0/1
r2(config-if)#ip address 40.1.1.254 255.255.255.0
r2(config-if)#no shutdown
r2(config-if)#exit
r2(config)#ip route 10.1.1.0 255.255.255.0 30.1.1.1
r2(config)#ip route 20.1.1.0 255.255.255.0 30.1.1.1
r2(config)#ip route 50.1.1.0 255.255.255.0 30.1.1.1
r2(config)#access-list 2 deny host 10.1.1.1
r2(config)#access-list 2 permit any
r2(config)#interface f0/0
r2(config-if)#ip access-group 2 in
r2(config-if)#exit
r2(config)#do show ip access-list
Standard IP access list 2
    10 deny host 10.1.1.1
    20 permit any

验证：

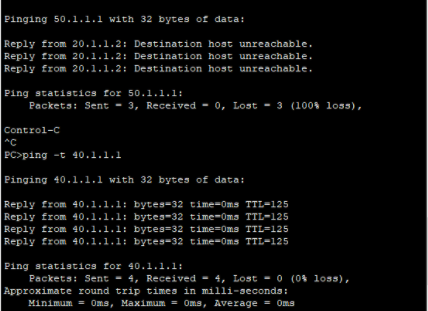

1）验证10网段禁止访问整个50网段，访问其他不受限制

 技术分享图片

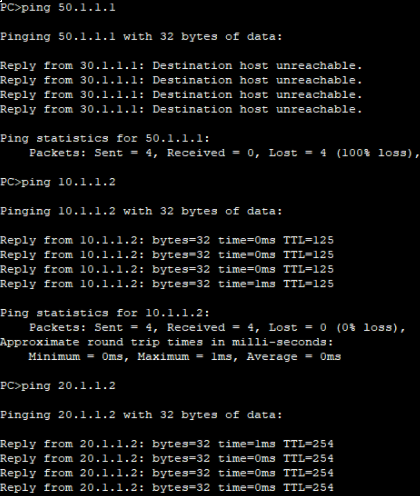

2）验证40.1.1.1PC禁止访问50网段，其他访问均不受影响

 技术分享图片

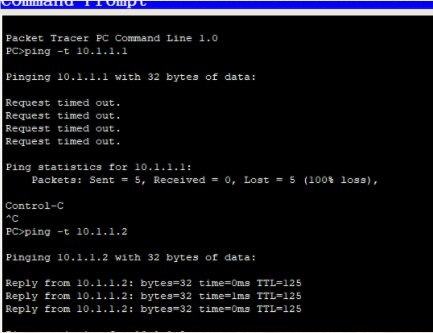

3）验证10.1.1.1禁止访问40网段，其他不受影响

 技术分享图片

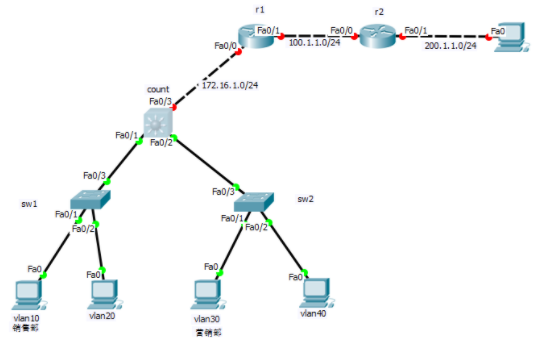

命名ACL实验

技术分享图片

实验要求：

　　内网全部可以访问互联网(假设有多个网段)

在三层交换机实现以下需求：

　　要求销售部的只能访问内网，不能访问互联网！
　　任何部门均不能访问财务部，但不能影响财务部上网！

核心交换机core的配置

//修改设备名
count(config)#hostname count
//配置trunk
count(config)#interface range f0/1 - 2
count(config-if-range)#switchport trunk encapsulation dot1q
count(config-if-range)#switchport mode trunk
//配置vtp
count(config-if-range)#vtp domain stain
Domain name already set to stain.
//配置vlan
count(config)#vlan 10
count(config-vlan)#exit
count(config)#vlan 20
count(config-vlan)#exit
count(config)#vlan 30
count(config-vlan)#exit
count(config)#vlan 40
count(config-vlan)#exit
//起三层、网关
count(config)#ip routing
count(config)#interface vlan 10
count(config-if)#ip address 10.1.1.254 255.255.255.0
count(config-if)#no shutdown
count(config-if)#exit
count(config)#interface vlan 20
count(config-if)#ip address 20.1.1.254 255.255.255.0
count(config-if)#no shutdown
count(config-if)#exit
count(config)#interface vlan 30
count(config-if)#ip address 30.1.1.254 255.255.255.0
count(config-if)#no shutdown
count(config-if)#exit
count(config)#interface vlan 40
count(config-if)#ip address 40.1.1.254 255.255.255.0
count(config-if)#no shutdown
count(config-if)#exit
//升级三层端口
count(config)#interface f0/3
count(config-if)#no switchport
count(config-if)#ip address 172.16.1.1 255.255.255.0
count(config-if)#no shutdown
//配置路由
count(config)#ip route 200.1.1.0 255.255.255.0 172.16.1.2
//配置命令ACL，禁止10.1.1.0网段连接外网，不影响其vlan间通信
count(config)#ip access-list extended xx
count(config-ext-nacl)#permit ip 10.1.1.0 0.0.0.255 20.1.1.0 0.0.0.255
count(config-ext-nacl)#permit ip 10.1.1.0 0.0.0.255 30.1.1.0 0.0.0.255
count(config-ext-nacl)#permit ip 10.1.1.0 0.0.0.255 40.1.1.0 0.0.0.255
count(config-ext-nacl)#deny ip 10.1.1.0 0.0.0.255 any
count(config-ext-nacl)#permit ip any any
count(config-ext-nacl)#exit
count(config)#interface vlan 10
count(config-if)#ip access-group xx in
count(config-if)#exit
//配置命令ACL,任何部门均不能访问财务部，但不能影响财务部上网！
count(config)#ip access-list standard cw
count(config-std-nacl)#deny 10.1.1.0 0.0.0.255
count(config-std-nacl)#deny 20.1.1.0 0.0.0.255
count(config-std-nacl)#deny 40.1.1.0 0.0.0.255
count(config-std-nacl)#permit any
count(config-std-nacl)#exit
count(config)#interface vlan 30
count(config-if)#ip access-group cw out
count(config-if)#exit

路由器r1的配置

r1(config)#interface f0/0
r1(config-if)#ip address 172.16.1.2 255.255.255.0
r1(config-if)#no shutdown
r1(config-if)#exit
r1(config)#interface f0/1
r1(config-if)#ip address 100.1.1.1 255.255.255.0
r1(config-if)#no shutdown
r1(config-if)#exit
r1(config)#ip route 200.1.1.0 255.255.255.0 100.1.1.2
r1(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.1

路由器r2的配置

r2(config)#interface f0/0
r2(config-if)#ip address 100.1.1.2 255.255.255.0
r2(config-if)#no shutdown
r2(config-if)#exit
r2(config)#interface f0/1
r2(config-if)#ip address 200.1.1.254 255.255.255.0
r2(config-if)#no shutdown
r2(config-if)#exit
r2(config)#ip route 0.0.0.0 0.0.0.0 100.1.1.1
