华为ERPS单环多实例基础配置

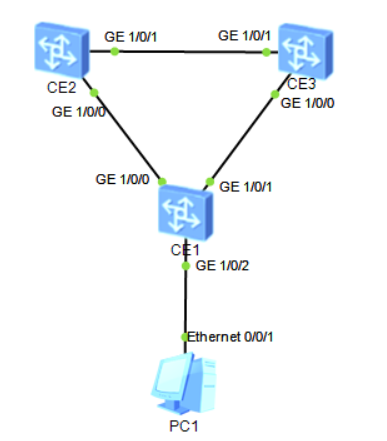

拓扑图如下：

 配置如下

CE1,CE2,CE3的配置如下：

　　inter g1/0/0
　　port link-type trunk
　　undo shutdown
　　undo port trunk allow-pass vlan 1
　　port trunk allow-pass vlan 100 to 400
　　stp dis
　　inter g1/0/1
　　port link-type trunk
　　undo shu
　　undo port trunk allow-pass vlan 1
　　port trunk allow-pass vlan 100 to 400
　　stp dis

　　
　　sys im
　　stp region-configuration
　　instance 1 vlan 10 100 to 200
　　instance 2 vlan 20 300 to 400

　　
　　erps ring 1
　　control-vlan 10
　　protected-instance 1
　　quit
　　erps ring 2
　　control-vlan 20
　　protected-instance 2
　　quit

　　erps ring 1
　　wtr-timer 1   配置WRT时间，链路故障恢复之后切换时间，个人理解
　　guard-timer 100
　　erps ring 2
　　wtr-timer 1
　　guard-timer 100

　　CE3  G1/0/2接口配置

　　interface GE1/0/2
　　undo shutdown
　　port default vlan 100
　　stp disable

 CE1下接PC使用vlan100走环ring1路径，在CE3和PC之间配置三层地址一直ping检测，down掉CE1的G1/0/0端口。看端口状态是否切换，ping检测是否中断切换
