前面的波导功率合成最终还是需要波导转微带才能更好的与功放管芯进行级联；
波导转微带的形式很多，有探针耦合和鳍线耦合的方式，其中鳍线的方式损耗最小，带宽最大，但变换长度一般在一个波导波长。
鳍线是一种介质支撑的薄加鳍波导，一般有多种曲线方程去描述，设计得当的画可以看作准TE10模，但一旦涉及到曲线方程的画，理论都比较复杂难以理解，比如谱域法和谱域导抗法等基本看不懂的方法；
好在研究人员们对比近似计算的窄槽w的值特性阻抗和波导波长与精确计算之间的差值不大，窄槽w的值与而且现代计算机辅助设计软件带来的强大计算能力来设计鳍线渐变段；
一般文章中也会给出四种变换段的曲线的阻抗函数，（指数渐变，抛物线渐变，余弦渐变，余弦平方渐变），怎么把阻抗变换式转成长度与鳍线间距w的方程，这个一直也没说清楚，反正我是没搞明白。

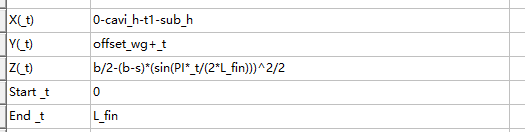

只好用一个余弦平方的近似公式来做了w(z）=b-(b-w)sin(pi*z/2*l)^2 ,有了这个公式在hfss里建模方便多了，但是就是l能优化；

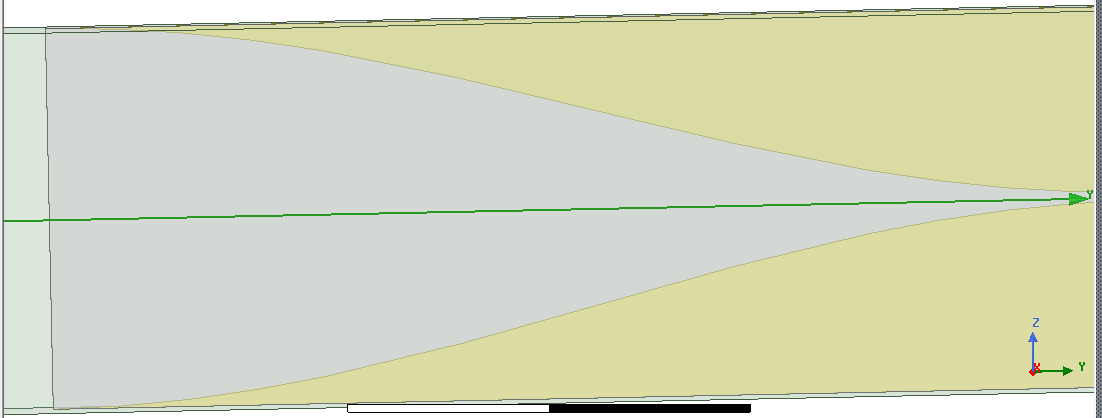

用hfss的方程曲线去画渐变线，再组成面；
当然波导和介质基片前面还是需要大概四分之一波长的波导过渡的；后面耦合功分的位置后方鳍线也需要延长四分之一波长的长度实现类似短路面的匹配；

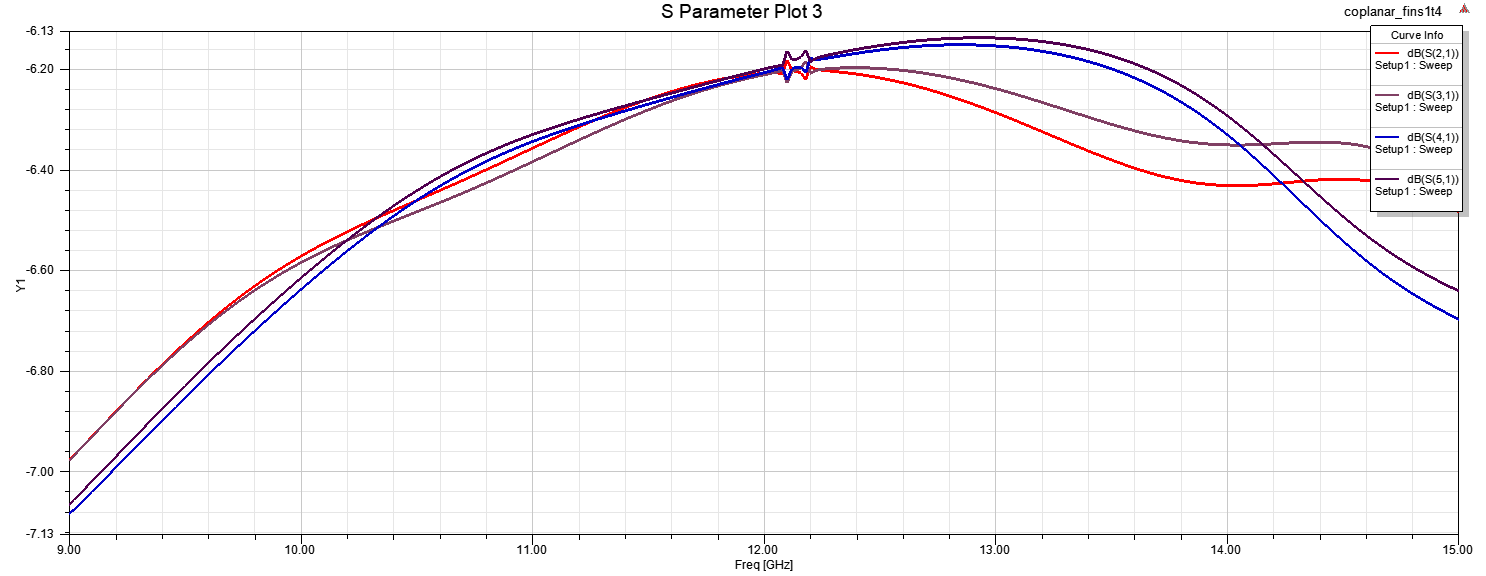

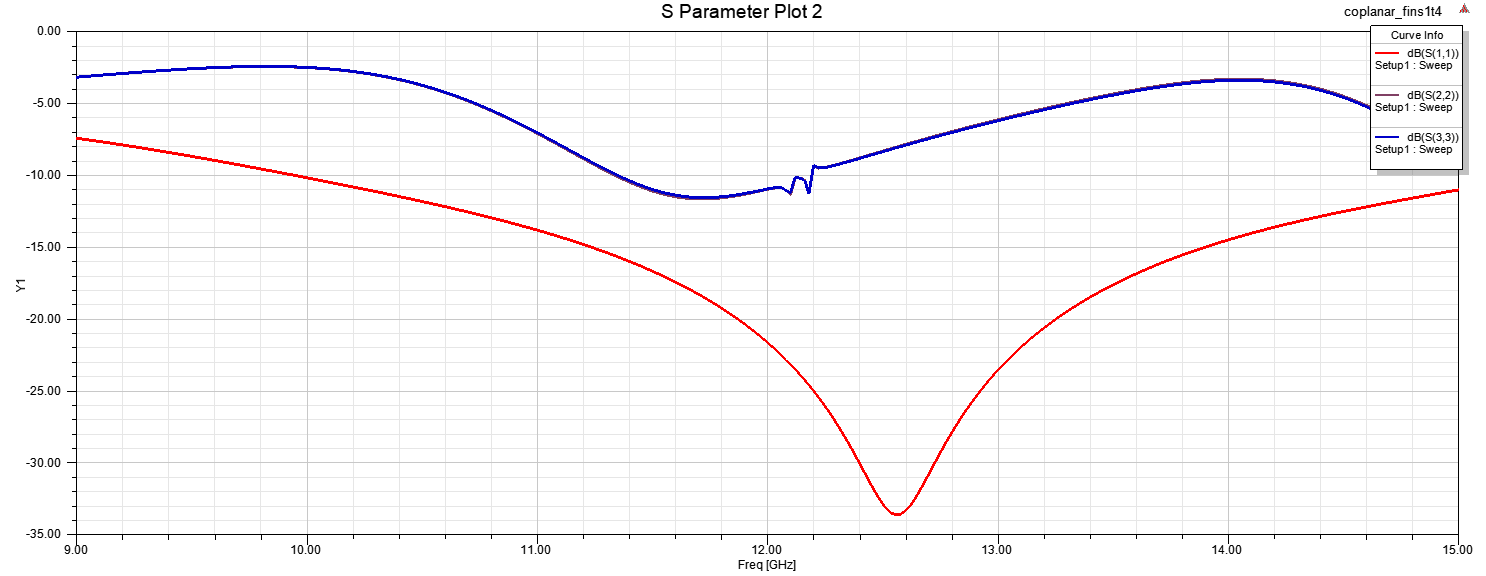

中间如果加功放管之类的腔体中要加入些柱子防止谐振，这里未加如柱子是有些谐振的，如下一分四的结果：

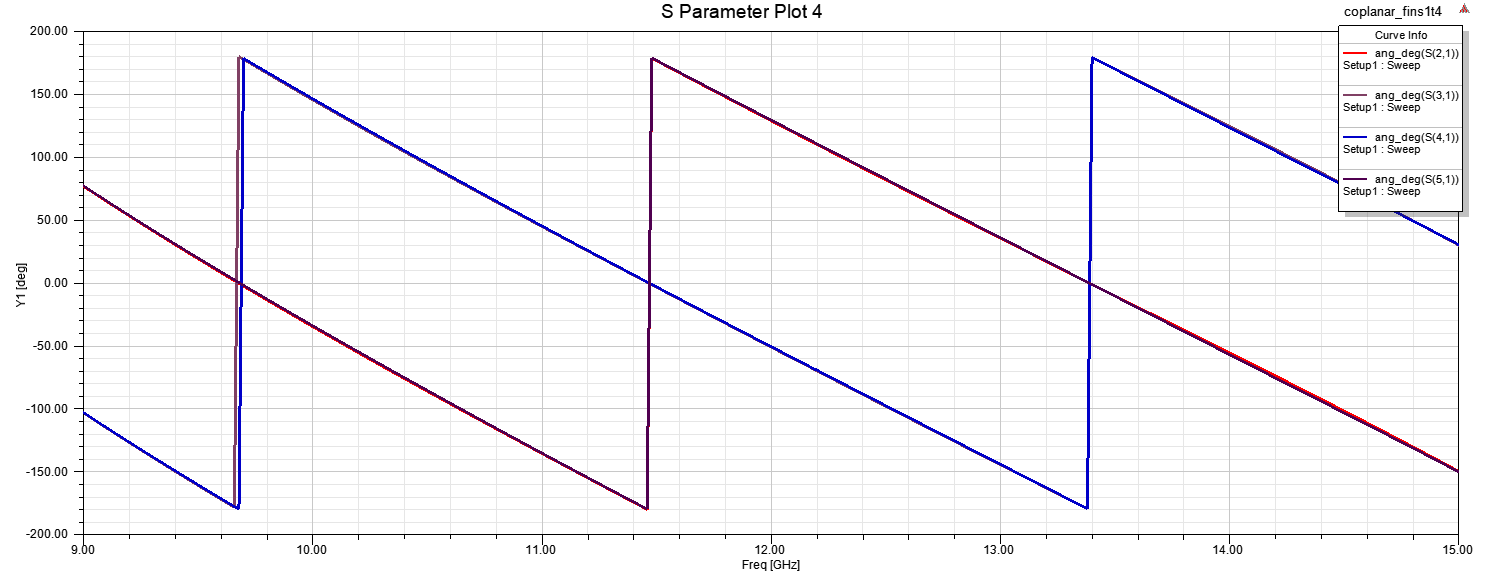

相位上再E面中心同侧的为0度，零位一侧的两个端口为180度。
其它曲线还没有试，还可以用hfss自带的分段曲线来表示渐变线，慢慢去优化，这个后面有时间了也可以试一下，那样比用此公式的优化变量多了很多，但对计算机内存也要求高了好多。
