0 简介

　　目前，大数据计算引擎主要用 Java 或是基于 JVM 的编程语言实现的，例如 ApacheHadoop、Apache Spark、Apache Drill、Apache Flink 等。Java 语言的好处在于程序员不需要

太关注底层内存资源的管理，但同样会面临一个问题，就是如何在内存中存储大量的数据（包括缓存和高效处理）。Flink 使用自主的内存管理，来避免这个问题。

　　JVM 内存管理的不足：

　　1）Java 对象存储密度低。Java 的对象在内存中存储包含 3 个主要部分：对象头、实例数据、对齐填充部分。例如，一个只包含 boolean 属性的对象占 16byte：对象头占 8byte，boolean 属性占 1byte，为了对齐达到 8 的倍数额外占 7byte。而实际上只需要一个 bit（1/8字节）就够了。

　　2）Full GC 会极大地影响性能。尤其是为了处理更大数据而开了很大内存空间的 JVM来说，GC 会达到秒级甚至分钟级。

　　3）OOM 问题影响稳定性。OutOfMemoryError 是分布式计算框架经常会遇到的问题，当JVM中所有对象大小超过分配给JVM的内存大小时，就会发生OutOfMemoryError错误，导致 JVM 崩溃，分布式框架的健壮性和性能都会受到影响。

　　4）缓存未命中问题。CPU 进行计算的时候，是从 CPU 缓存中获取数据。现代体系的CPU 会有多级缓存，而加载的时候是以 Cache Line 为单位加载。如果能够将对象连续存储，这样就会大大降低 Cache Miss。使得 CPU 集中处理业务，而不是空转。（Java 对象在堆上存储的时候并不是连续的，所以从内存中读取 Java 对象时，缓存的邻近的内存区域的数据往往不是 CPU 下

一步计算所需要的，这就是缓存未命中。此时 CPU 需要空转等待从内存中重新读取数据。）

　　Flink 并不是将大量对象存在堆内存上，而是将对象都序列化到一个预分配的内存块上，这个内存块叫做 MemorySegment，它代表了一段固定长度的内存（默认大小为 32KB），也是 Flink 中最小的内存分配单元，并且提供了非常高效的读写方法，很多运算可以直接操作二进制数据，不需要反序列化即可执行。每条记录都会以序列化的形式存储在一个或多个MemorySegment 中。

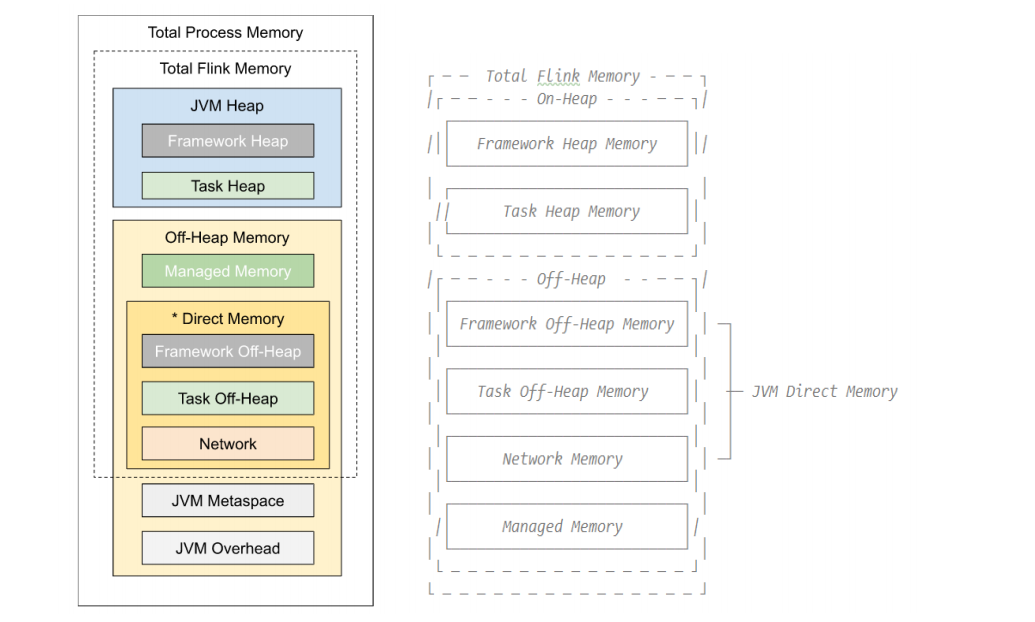

1 内存模型

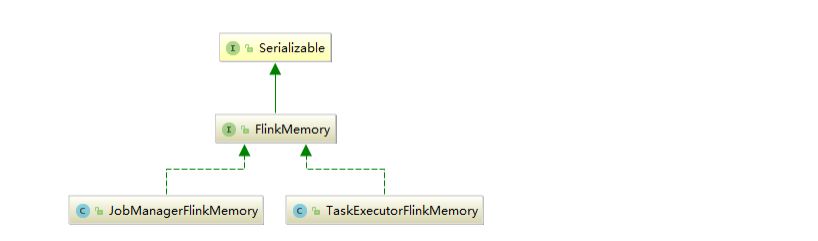

技术分享图片

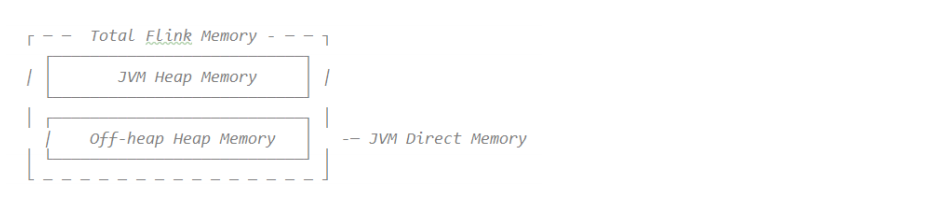

1.1 JobManager 内存模型

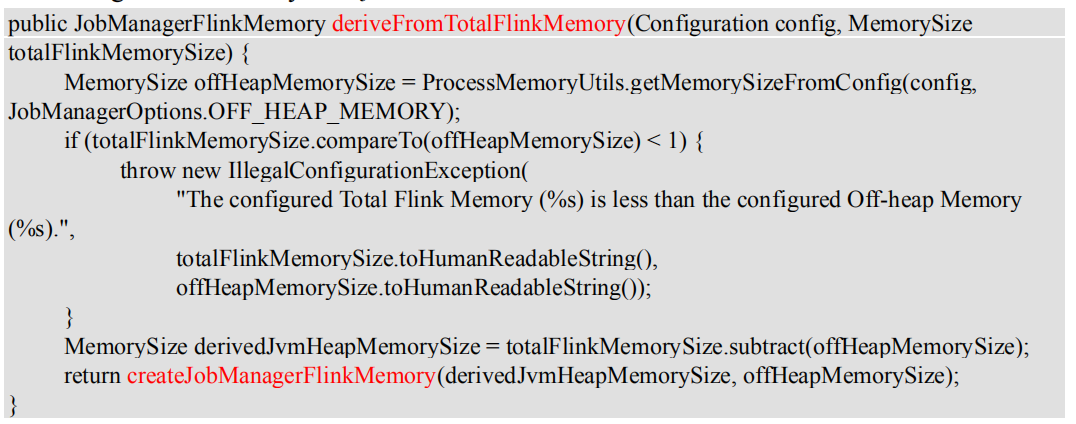

JobManagerFlinkMemory.java

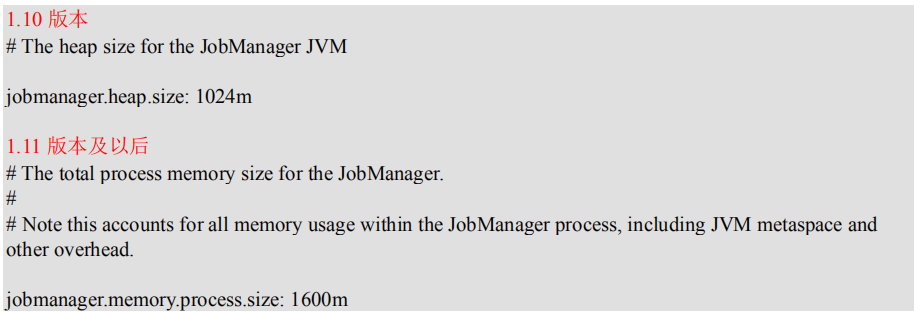

　　在 1.10 中，Flink 统一了 TM 端的内存管理和配置，相应的在 1.11 中，Flink 进一步对 JM 端的内存配置进行了修改，使它的选项和配置方式与 TM 端的配置方式保持一致。

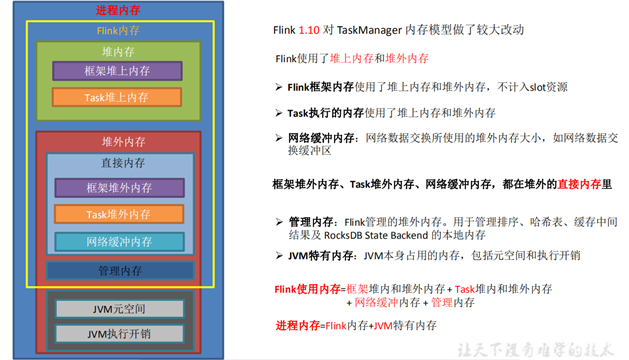

1.2 TaskManager 内存模型

　　Flink 1.10 对 TaskManager 的内存模型和 Flink 应用程序的配置选项进行了重大更改，让用户能够更加严格地控制其内存开销。

TaskExecutorFlinkMemory.java

? JVM Heap：JVM 堆上内存

1、Framework Heap Memory：Flink 框架本身使用的内存，即 TaskManager 本身所占用的堆上内存，不计入 Slot 的资源中。配置参数：taskmanager.memory.framework.heap.size=128MB,默认 128MB

2、Task Heap Memory：Task 执行用户代码时所使用的堆上内存。配置参数：taskmanager.memory.task.heap.size

? Off-Heap Mempry：JVM 堆外内存

1、DirectMemory：JVM 直接内存

　　1）Framework Off-Heap Memory：Flink框架本身所使用的内存，即TaskManager本身所占用的对外内存，不计入 Slot 资源。

　　　　配置参数：taskmanager.memory.framework.off-heap.size=128MB,默认 128MB

　　2）Task Off-Heap Memory：Task 执行用户代码所使用的对外内存。

　　　　配置参数：taskmanager.memory.task.off-heap.size=0,默认 0

　　3）Network Memory：网络数据交换所使用的堆外内存大小，如网络数据交换

　　　　缓冲区

　　　　　　配置参数：

　　　　　　　　taskmanager.memory.network.fraction: 0.1

　　　　　　　　taskmanager.memory.network.min: 64mb

　　　　　　　　taskmanager.memory.network.max: 1gb

2、Managed Memory：Flink 管理的堆外内存，用于排序、哈希表、缓存中间结果及RocksDB State Backend 的本地内存。

　　配置参数：

　　　　taskmanager.memory.managed.fraction=0.4

　　　　taskmanager.memory.managed.size

? JVM specific memory：JVM 本身使用的内存

1、JVM metaspace：JVM 元空间

2、JVM over-head 执行开销：JVM 执行时自身所需要的内容，包括线程堆栈、IO、

　　编译缓存等所使用的内存。

　　　　配置参数：

　　　　　　taskmanager.memory.jvm-overhead.min=192mb

　　　　　　taskmanager.memory.jvm-overhead.max=1gb

　　　　　　taskmanager.memory.jvm-overhead.fraction=0.1

? 总体内存

1、总进程内存：Flink Java 应用程序（包括用户代码）和 JVM 运行整个进程所消耗的总内存。

　　　　总进程内存 = Flink 使用内存 + JVM 元空间 + JVM 执行开销

　　　　配置项：taskmanager.memory.process.size: 1728m

2、Flink 总内存：仅 Flink Java 应用程序消耗的内存，包括用户代码，但不包括 JVM为其运行而分配的内存

　　　　Flink 使用内存：框架堆内外 + task 堆内外 + network + manage

　　　　配置项：taskmanager.memory.flink.size: 1280m

说明：配置项详细信息查看如下链接

https://ci.apache.org/projects/flink/flink-docs-release-1.12/deployment/config.html#memory-configuration

1.3 内存分配

1、JobManager 内存分配

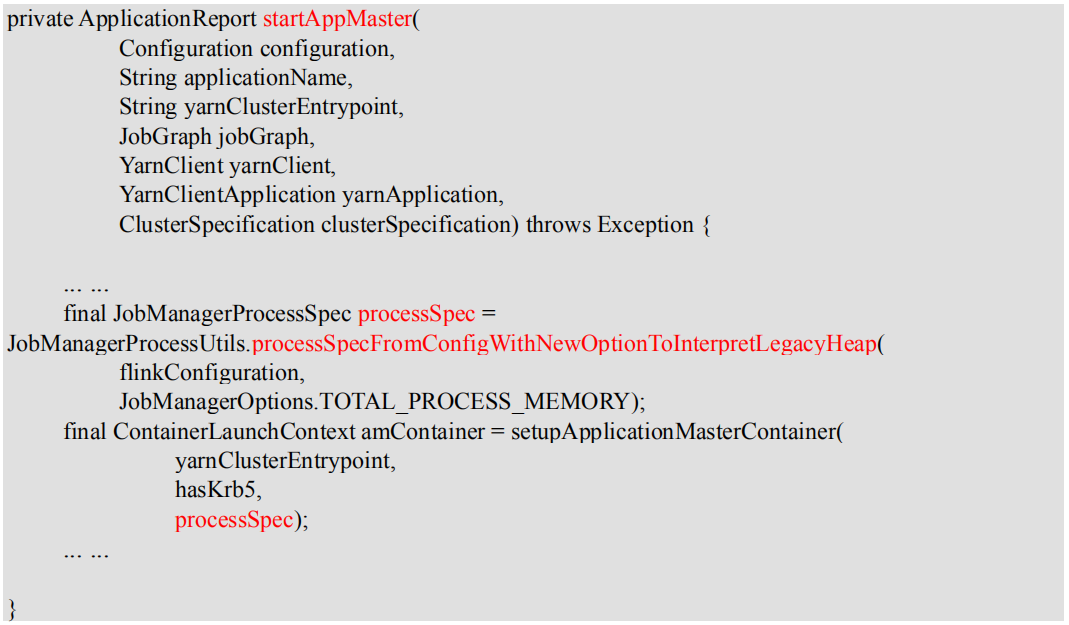

　　YarnClusterDescriptor.java

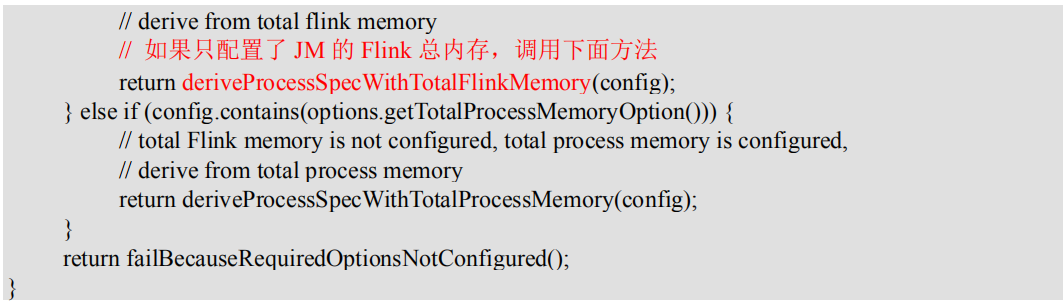

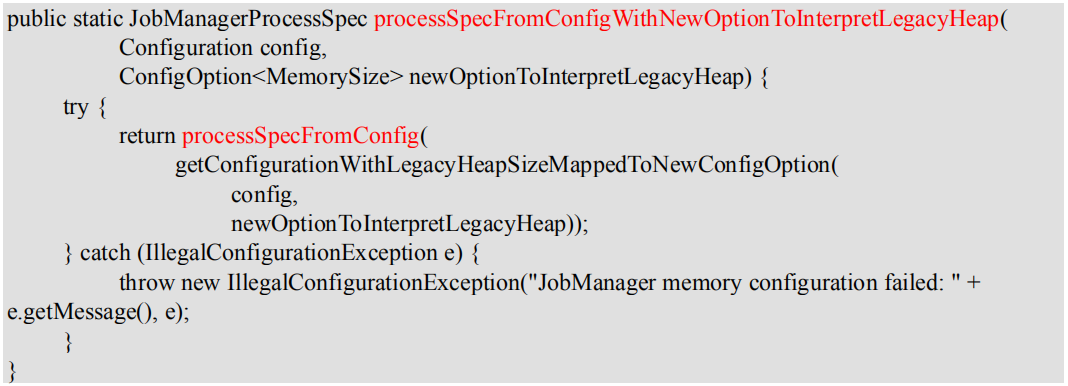

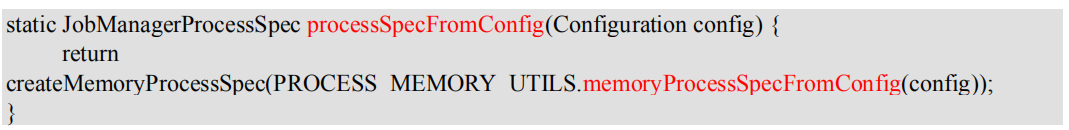

JobManagerProcessUtils.java

技术分享图片

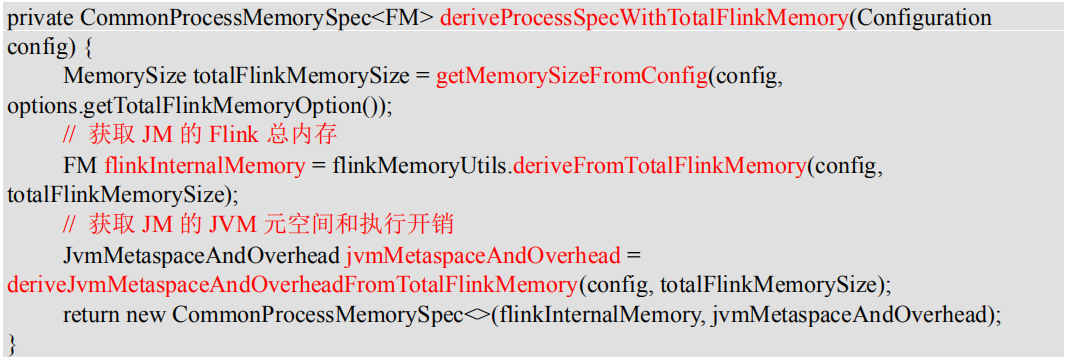

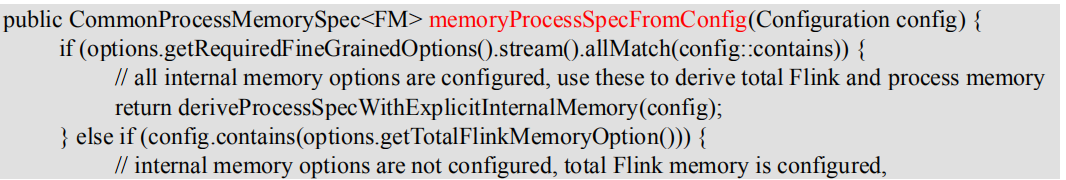

ProcessMemoryUtils.java

技术分享图片

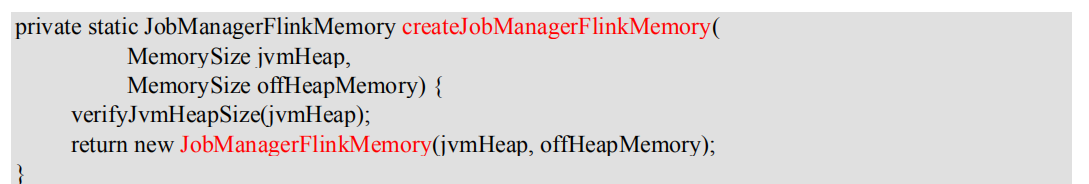

JobManagerFlinkMemoryUtils.java

技术分享图片

2、TaskManager 内存分配

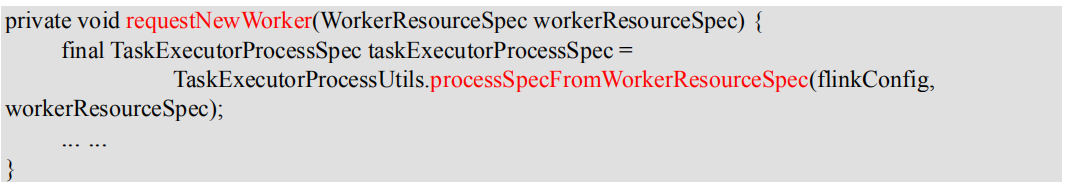

ActiveResourceManager.java

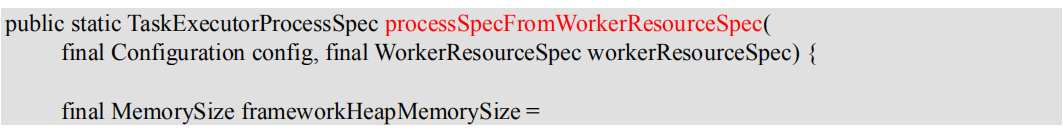

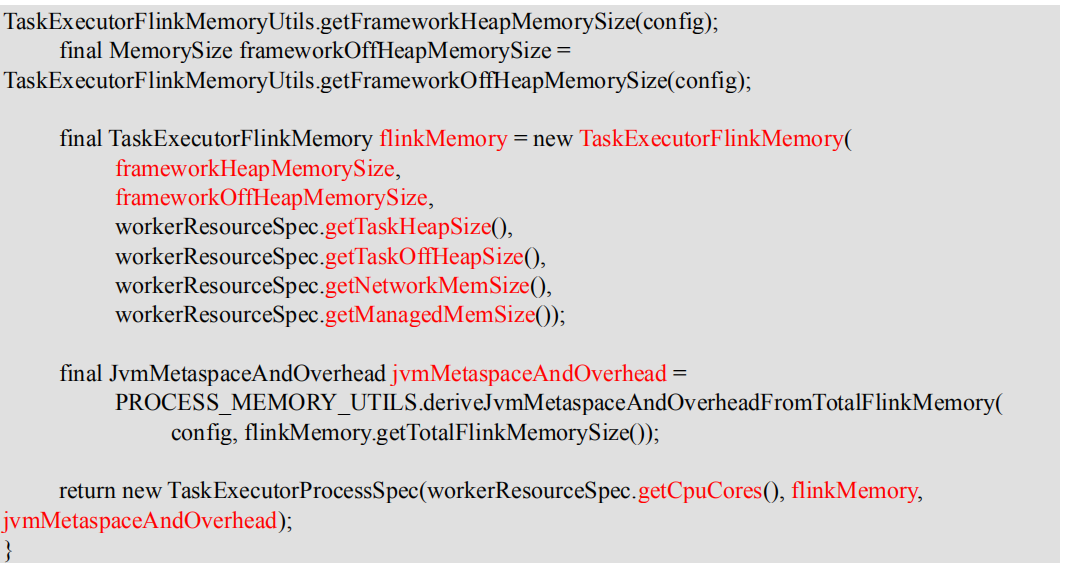

TaskExecutorProcessUtils.java

技术分享图片
