局域网间的互联/路由器间互联（附指令）

局域网间的互联（附指令）
0x00 分析

路由器为ISR4321，查看配置，只有两个可设置IP的端口gig0/0/0和gig0/0/1
所以有两个可行的办法：①换路由器；②在右边的局域网加一个交换机；

0x01 换路由器
把原始拓扑路由器间的铜直通线以及路由器1连接分别连接三个终端的铜直通线删除；
将路由器ISR4321换成PT-ROUTER；
用铜交叉线把未连接的设备相连；

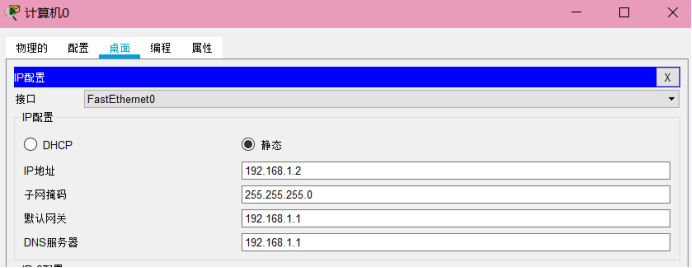

以下图为例更改各个PC机的IP配置，依此类推；

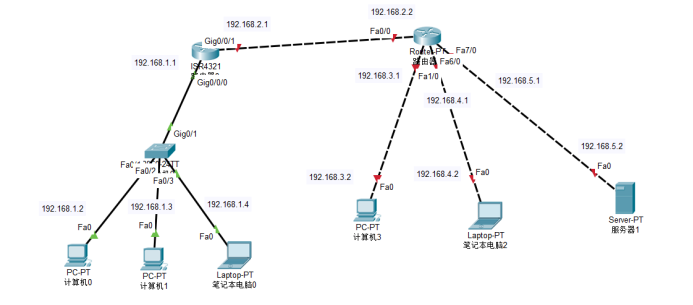

并添加备注，效果图如下：

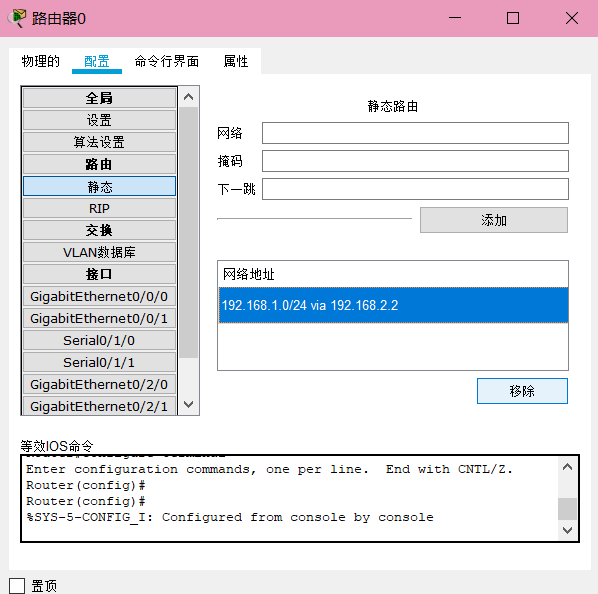

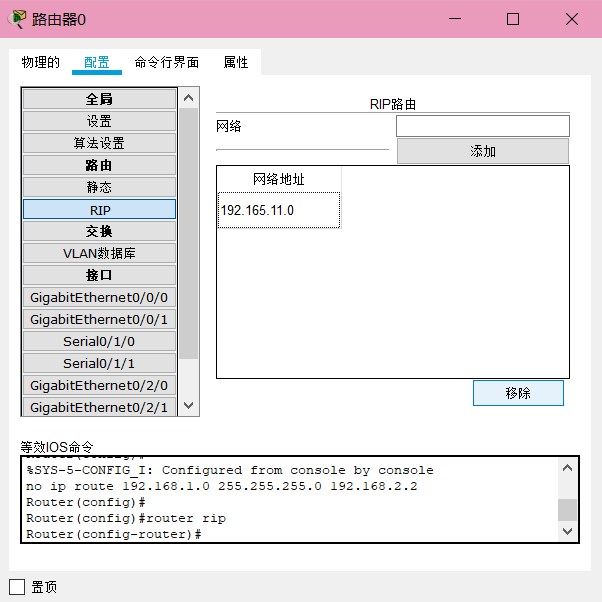

清除原始交换机0的路由配置；

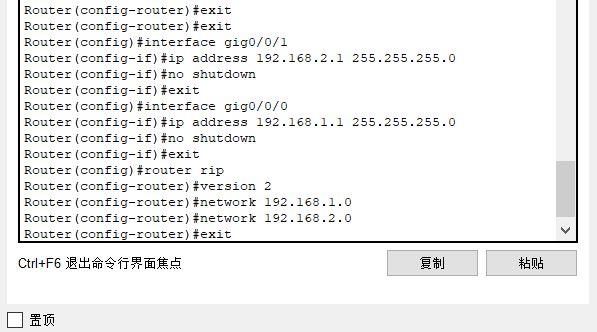

开始配置路由器0（ISR4321）；
指令如下：

#enable
#config t
#interface gig0/0/1
#ip address 192.168.2.1 255.255.255.0
#no shutdown
#exit
#interface gig0/0/0
#ip address 192.168.1.1 255.255.255.0
#no shutdown
#exit
#router rip
#version 2
#network 192.168.1.0
#network 192.168.2.0
#exit

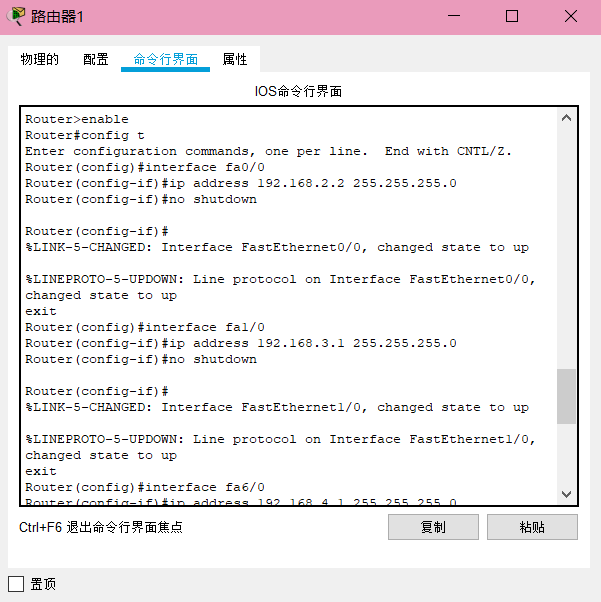

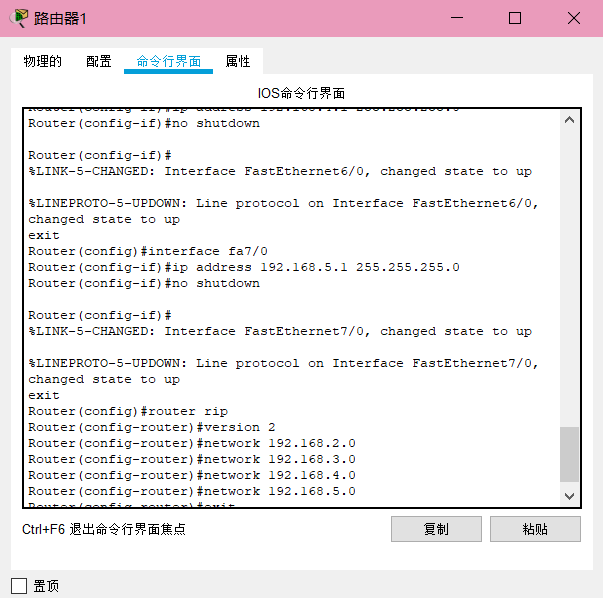

配置路由器1（ROUTER-PT）；
指令如下：

#enable
#config t
#interface fa0/0
#ip address 192.168.2.2 255.255.255.0
#no shutdown
#exit
#interface fa1/0
#ip address 192.168.3.1 255.255.255.0
#no shutdown
#exit
#interface fa6/0
#ip address 192.168.4.1 255.255.255.0
#no shutdown
#exit
#interface fa1/0
#ip address 192.168.5.1 255.255.255.0
#no shutdown
#exit
#router rip
#version 2
#network 192.168.2.0
#network 192.168.3.0
#network 192.168.4.0
#network 192.168.5.0
#exit

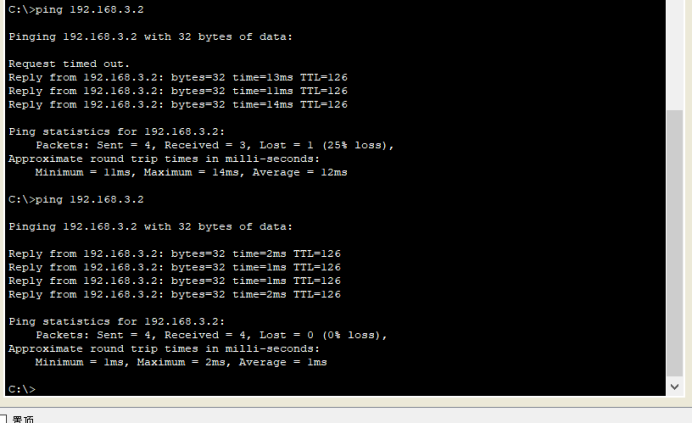

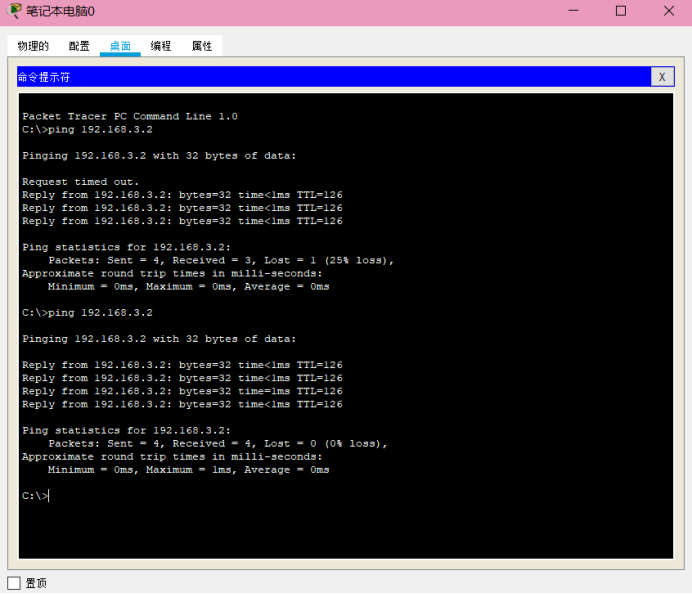

配置完毕，打开PC0的cmd ping 192.168.3.2；
如图，成功了！芜湖；
其他PC也同样可以ping，在此便不多叙述；

下面将铜交叉线换成串口线试试；
需要改下端口的IP，因为原来的IP被gig端口占用了，懒得去改了（其实是不会）；

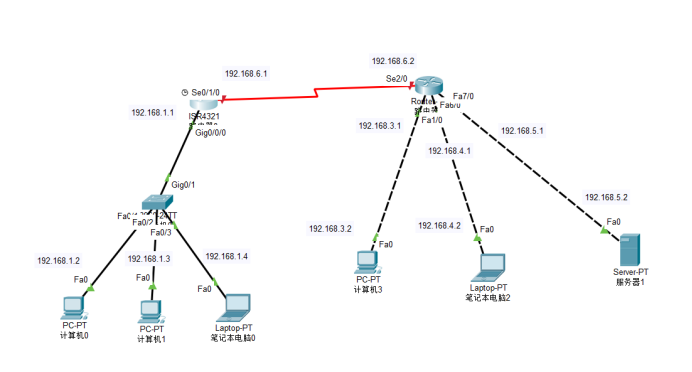

效果图如下：

同样地，重新配置路由器0；
需要设置端口的时钟频率，这里忘记配置了，但貌似也不影响；

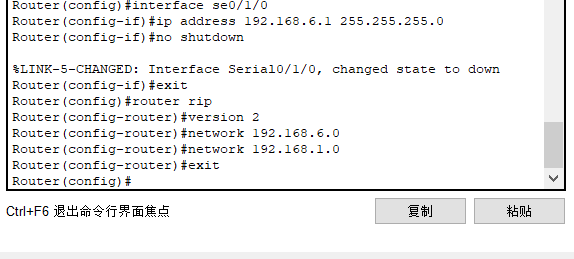

指令如下：

#enable
#config t
#interface se0/1/0
#ip address 192.168.6.1 255.255.255.0
#no shutdown
#exit
#int se0/1/0
#clock rate 64000
#exit
#router rip
#version 2
#network 192.168.1.0
#network 192.168.6.0
#exit

配置路由器1；
这里就不用设置时钟频率了，用串口线连的时候，先连的那台路由器则需要设置，另一台则不用；
指令如下：

#enable
#config t
#interface se2/0
#ip address 192.168.6.2 255.255.255.0
#no shutdown
#exit
#router rip
#version 2
#network 192.168.3.0
#network 192.168.6.0
#network 192.168.4.0
#network 192.168.5.0
#exit

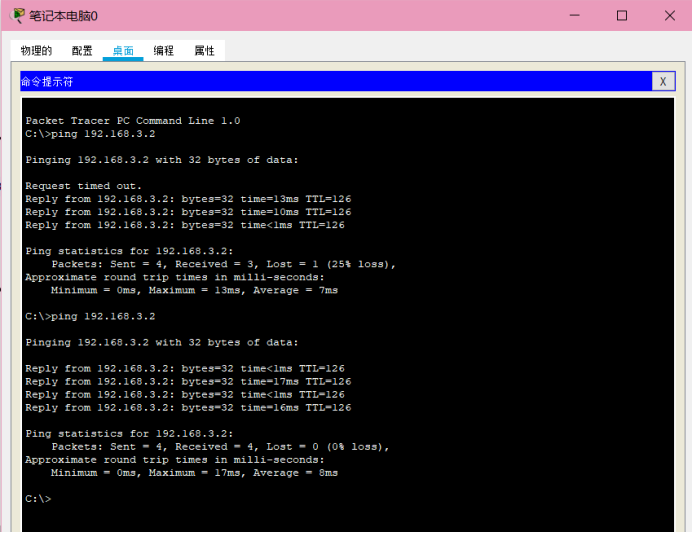

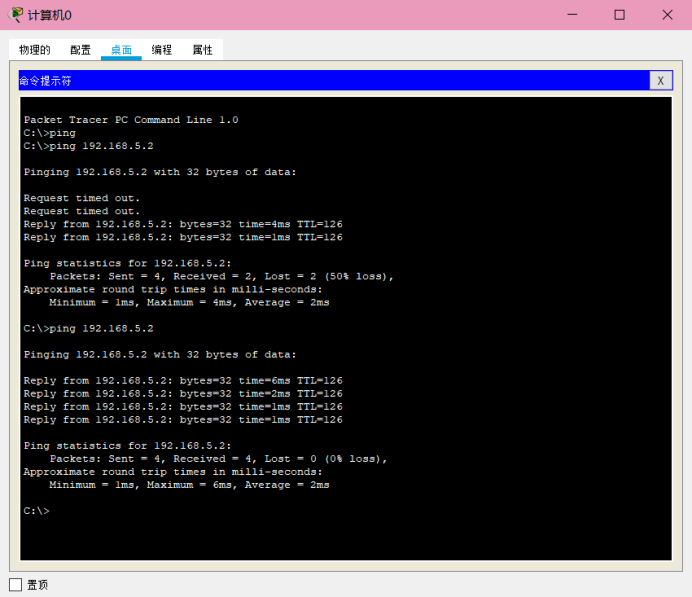

Ping一下，成功！

注意这里第一次ping正常都会有1-2个丢包，原因是ARP协议请求获取对方的IP地址和MAC地址（其实我也不是很懂）；
0x02 加交换机
这次不动路由器了，在右边的局域网直接加一个交换机（2950-24）试试，路由器之间用铜交叉线；

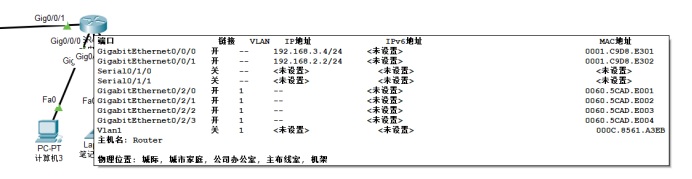

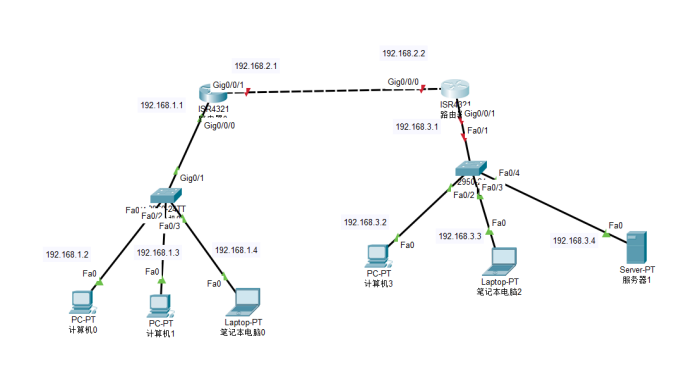

相应地，一些IP配置都得改改，具体如下图：

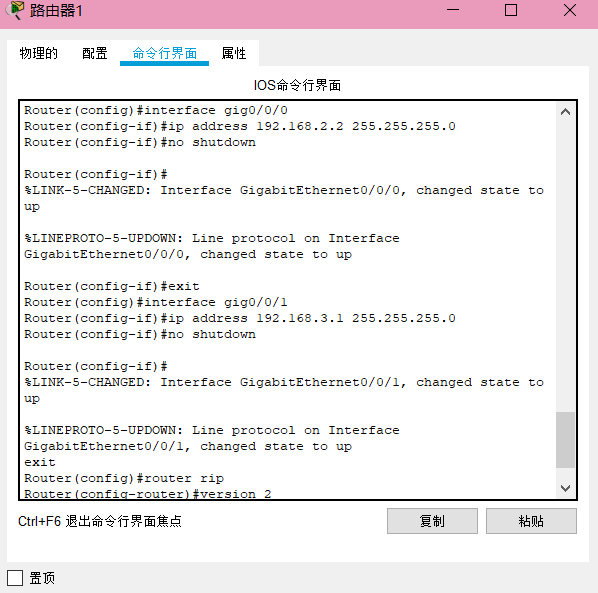

接着配置路由器1；
指令如下：

#enable
#config t
#interface gig0/0/0
#ip address 192.168.2.2 255.255.255.0
#no shutdown
#exit
#interface gig0/0/1
#ip address 192.168.3.1 255.255.255.0
#no shutdown
#exit

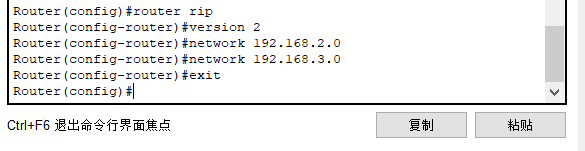

#router rip
#version 2
#network 192.168.3.0
#network 192.168.2.0
#exit

路由器0就不用配置啦，因为之前配置过了（前提端口别连错，照第一个拓扑的端口来就行）；

Ping一下，又成功了；

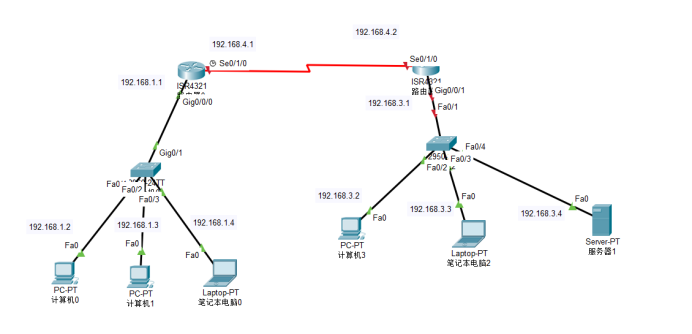

换串口线；

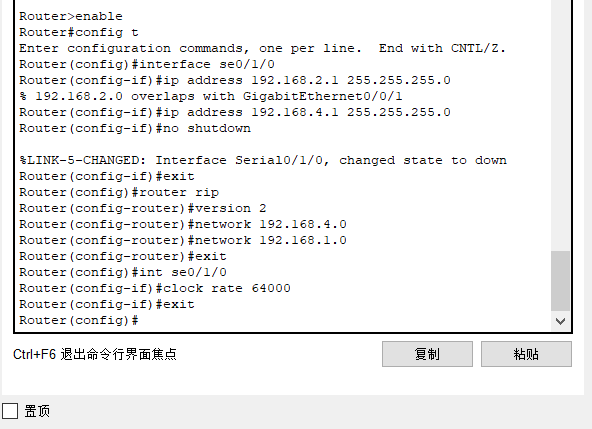

换端口，配置路由器0；
指令如下：

#enable
#config t
#interface se0/1/0
#ip address 192.168.4.1 255.255.255.0
#no shutdown
#exit
#router rip
#version 2
#network 192.168.4.0
#network 192.168.1.0
#exit
#int se0/1/0
#clock rate 64000
#exit

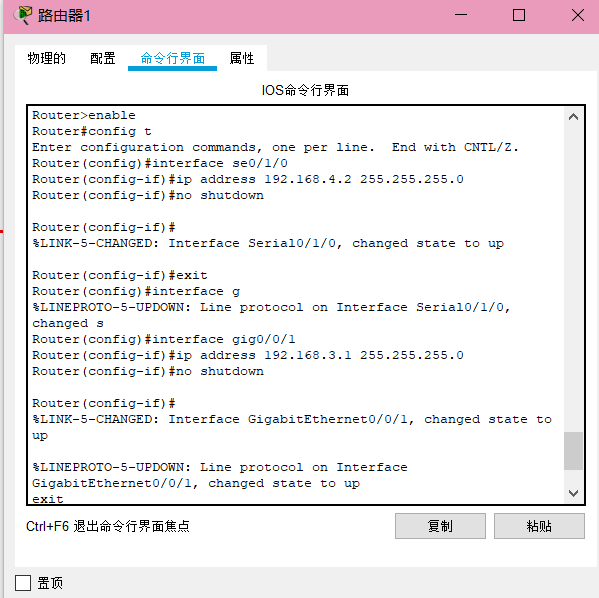

配置路由器1；
指令如下：

#enable
#config t
#interface se0/1/0
#ip address 192.168.4.2 255.255.255.0
#no shutdown
#exit
#interface gig0/0/1
#ip address 192.168.3.1 255.255.255.0
#no shutdown
#exit
#router rip
#version 2
#network 192.168.4.0
#network 192.168.3.0
#exit


可以了，ping一下，也成功了；
