2.33 在windows 2012中创建iSCSI虚拟磁盘和iSCSI目标

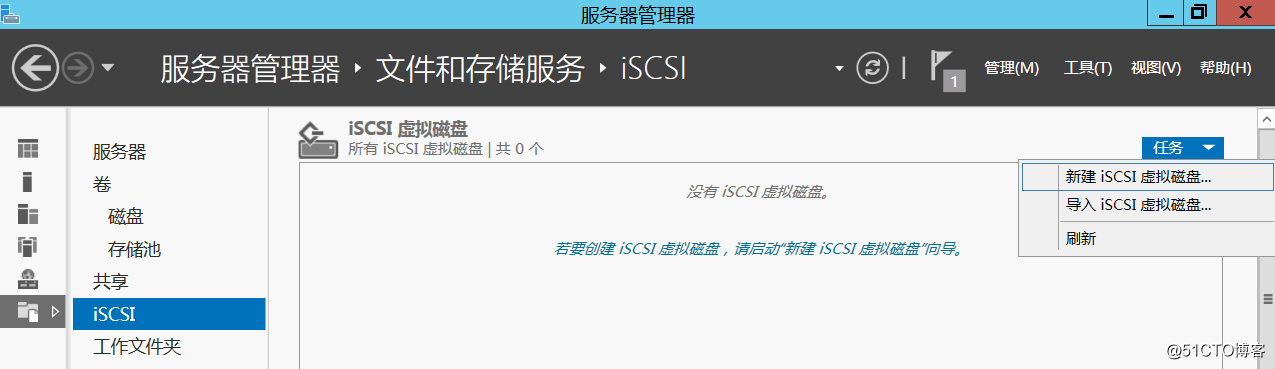

1. 首先“打开服务器管理器\>文件和存储服务\>iSCSI\>任务\>新建iSCSI虚拟磁盘”，如下图1所示。


   图1 新建iSCSI虚拟磁盘

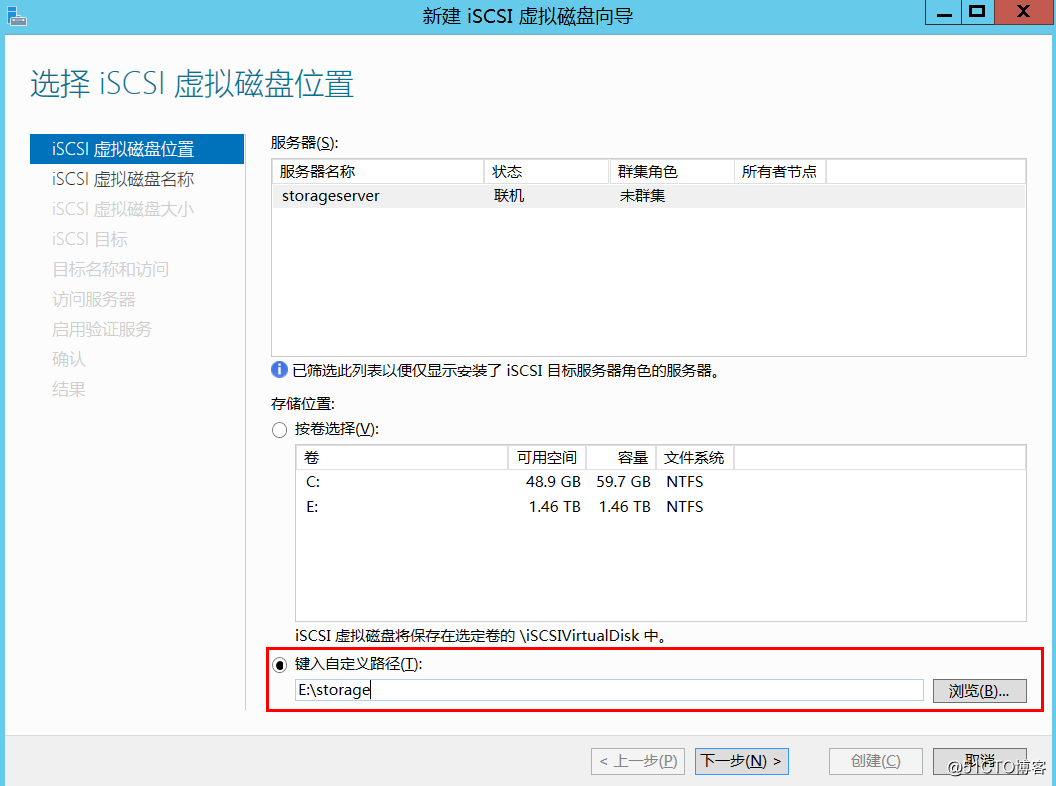

2. 如下图2所示，选择“iSCSI虚拟磁盘位置”，我们将把新建的iSCSI虚拟磁盘放于E:/storage路径下，这个storage文件夹可以提前创建好。


   图2 定义iSCSI虚拟磁盘位置

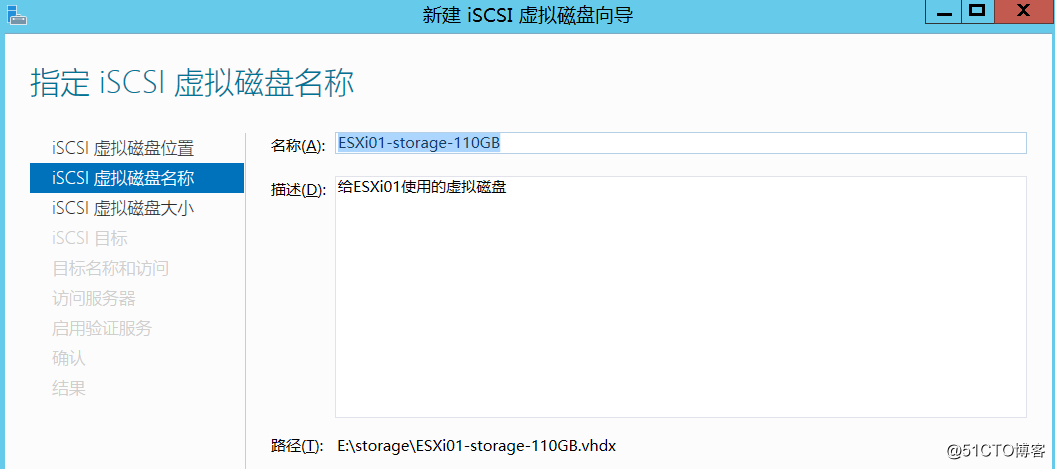

3. 定义“iSCSI虚拟磁盘名称”为ESXi01-storage-110GB，这是给ESXi主机分配的一块虚拟磁盘，符合前面的存储规划，如下图3所示，继续点击“下一步”。


   图3 定义iSCSI虚拟磁盘名称

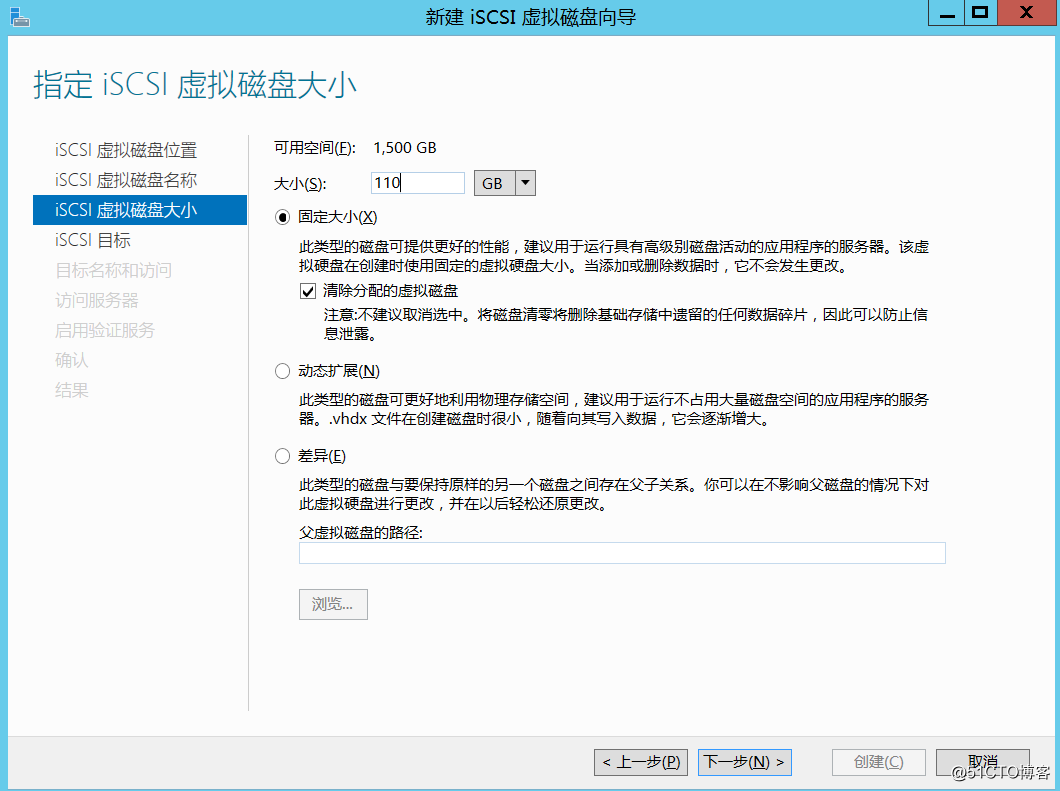

4. 为ESXi01主机定义“iSCSI虚拟磁盘大小”，如下图4所示。


   图4 定义iSCSI虚拟磁盘大小

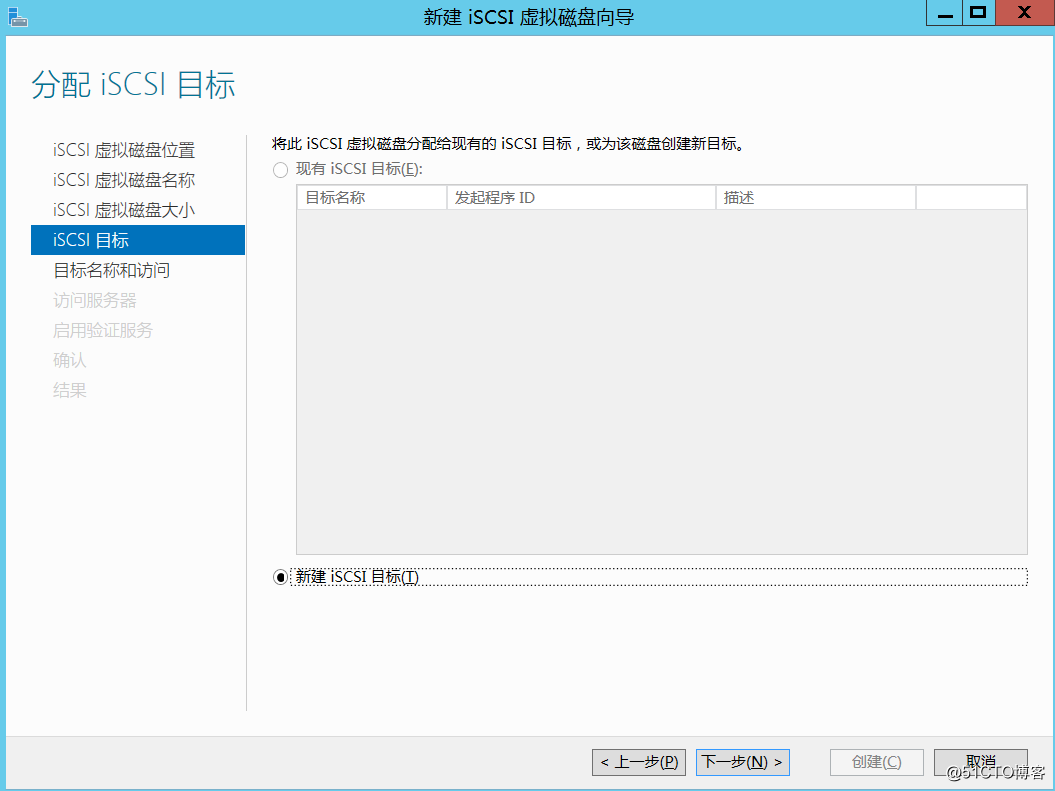

5. 因这这是在系统内创建的第一个iSCSI虚拟磁盘，所以这里只能选择“新建iSCSI目标”，如下图5所示。


   图5 定义iSCSI目标

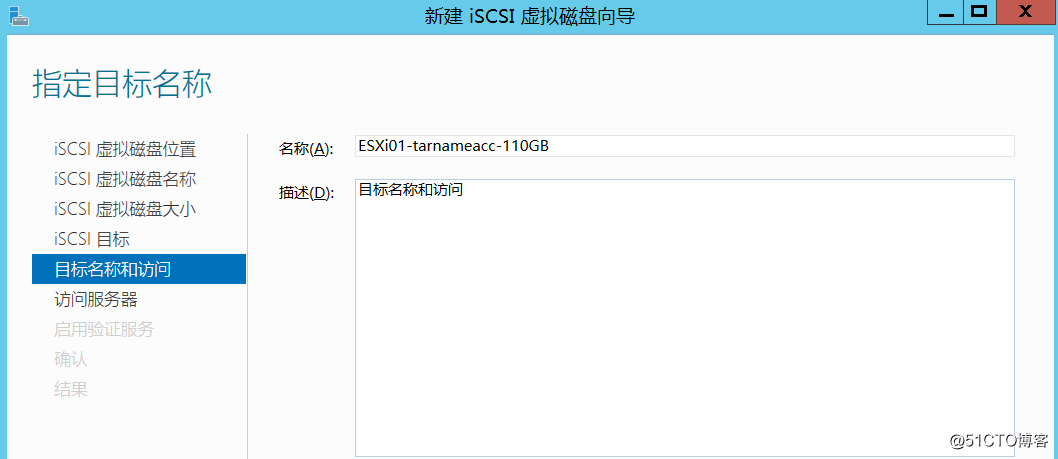

6. 定义“目标名称和访问”，目标名称和访问定义为ESXi01-tarnameacc-110GB，如下图6所示。


   图6 定义iSCSI目标名称

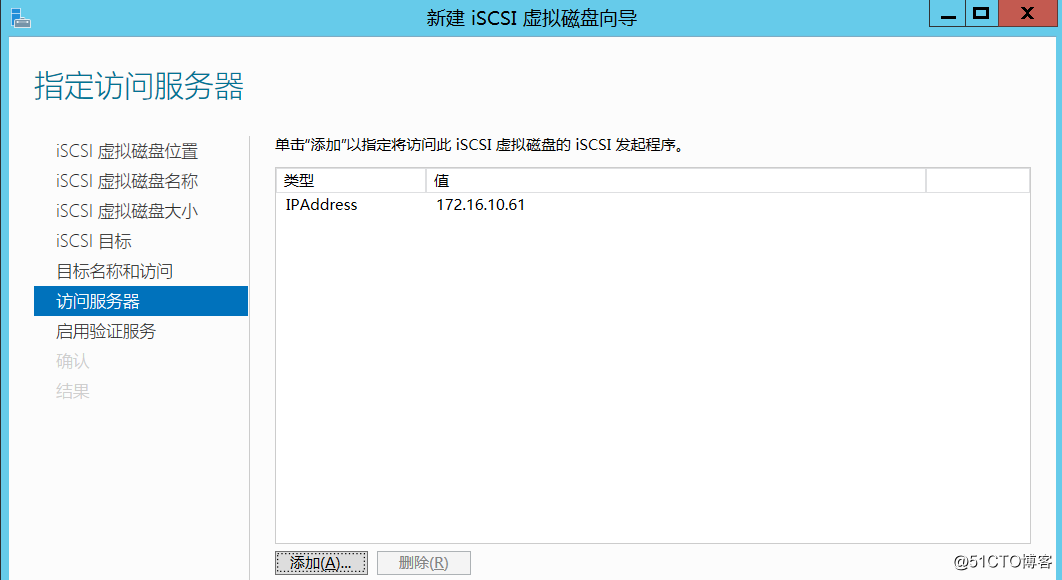

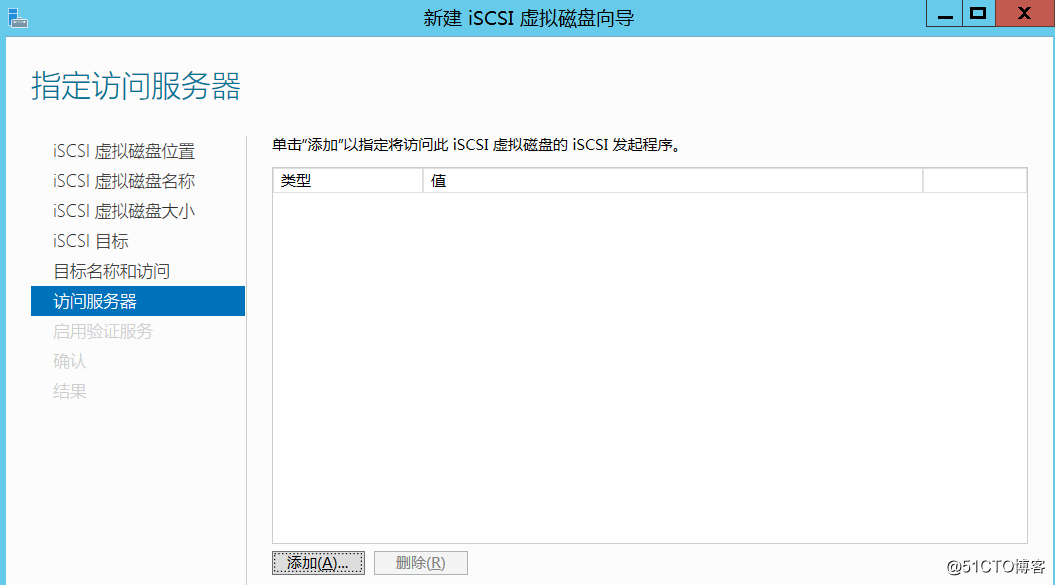

7. 如下图7所示，添加“访问服务器”，这里的访问服务器是指有权利访问这个虚拟磁盘的服务器，因这个虚拟磁盘仅供ESXi01使用，所以这里只把ESXi01的“存储网络（其他流量）”地址定义进来即可，在前期的网络规划中，存储网络（其他流量）为网段为172.16.10.0，而ESXi01主机的存储网络（其他流量）IP我们使用172.16.10.61，所以此后我们将定义这个地址。


   图7 定义iSCSI访问服务器

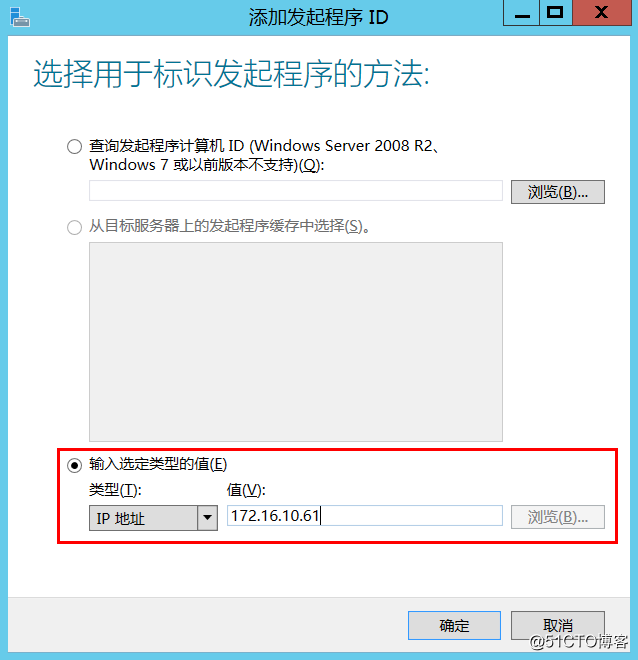

8. 选择用于标识发起程序的方法，点击“确定”退出当前界面，如下图8所示。


   图8 添加发起程序ID

9. 如果需要更多ESXi主机共享此存储，可以把其他主机的标识一块添加进来，因这里这个虚拟存储只供ESXi01使用，所以仅添加ESXi01主机的存储网络地址即可。如下图9所示。


   图9 可以添加多个访问服务器

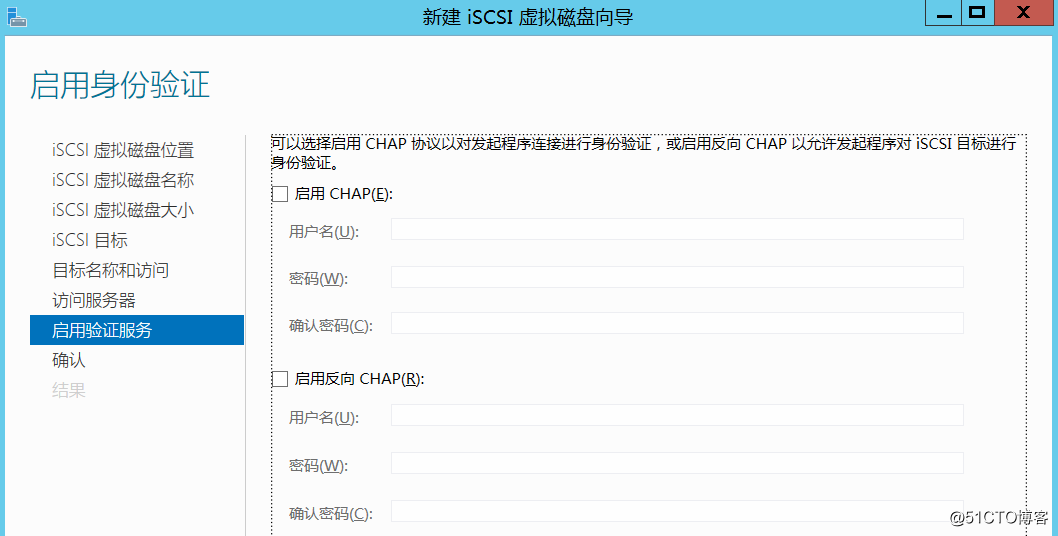

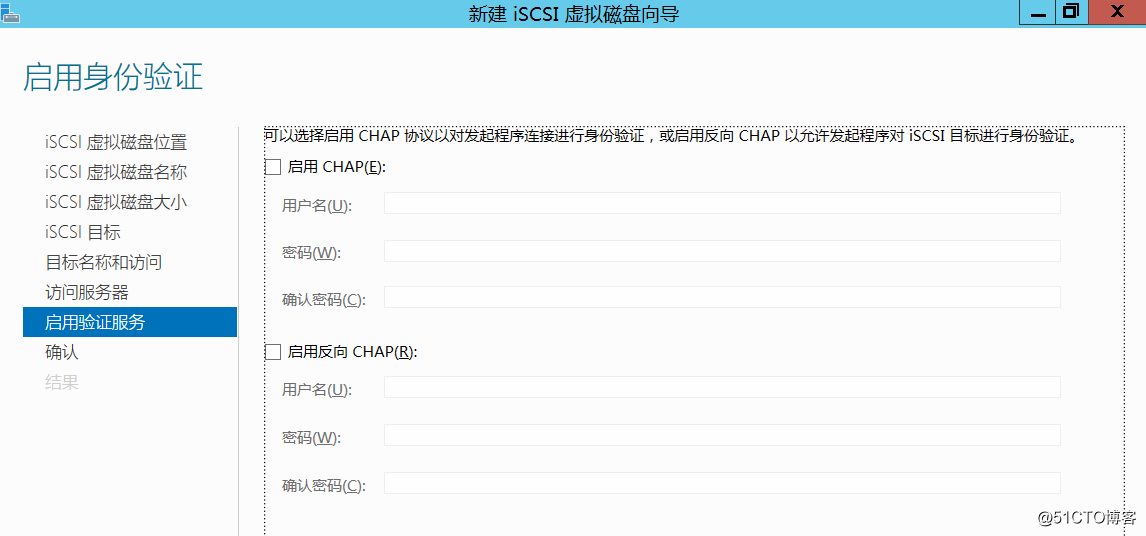

10. 如下图10所示，“启用验证服务”保持默认值。


    图10 启用验证服务

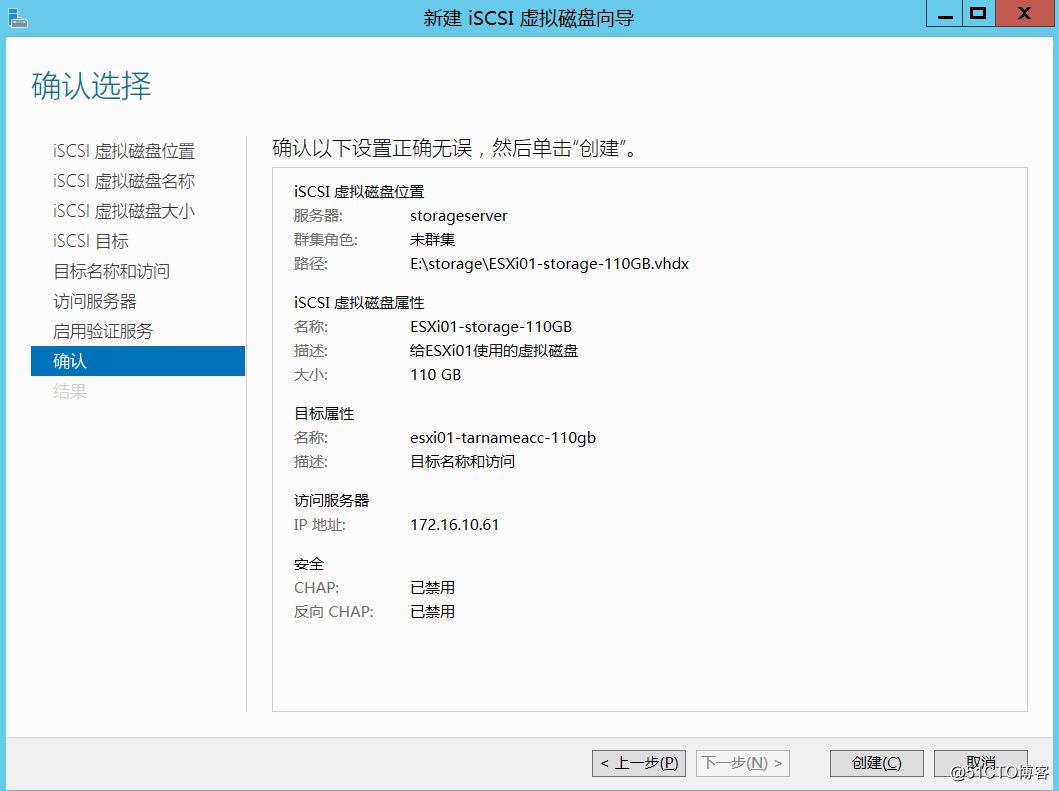

11. 确认前面的设置结果，没有问题后点击“创建”按钮，如下图11所示。


    图11 设置信息确认

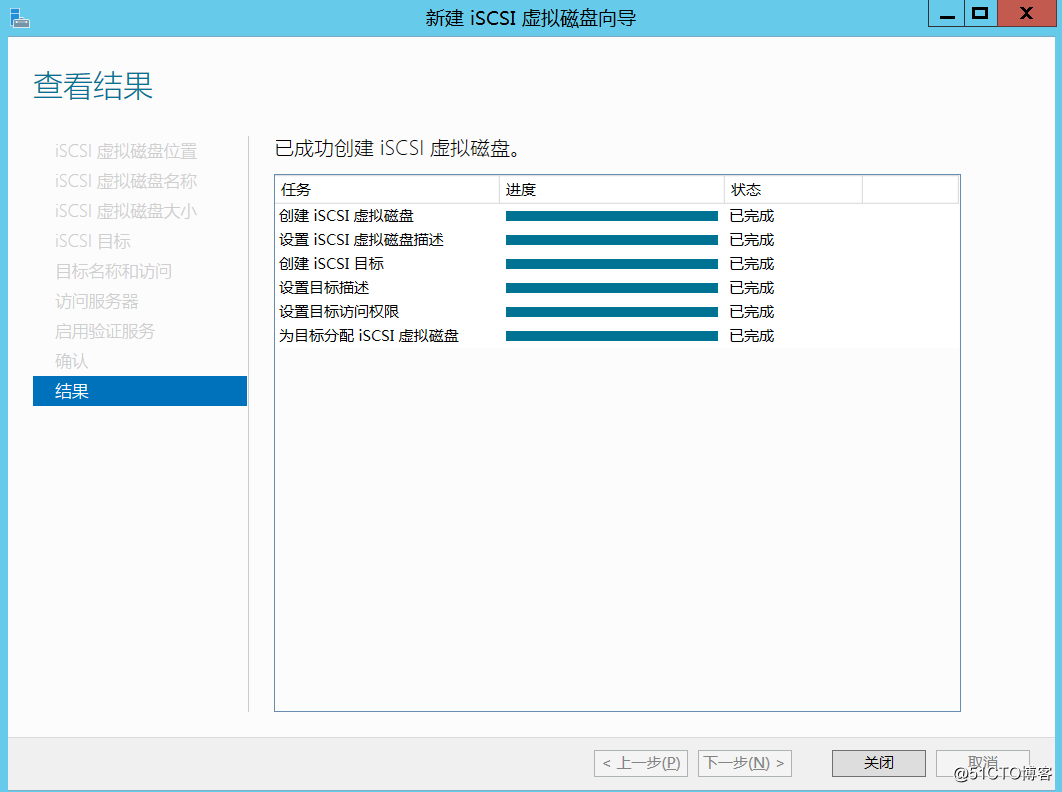

12. 完成“新建iSCSI虚拟磁盘向导”，如下图12所示，至此，要分配给ESXi01主机特有（非共享）的虚拟磁盘创建完成，ESXi02-ESXi05主机特有（非共享）的虚拟磁盘参考以上步骤新建，以下内容仅演示为ESXi02-ESXi05主机创建虚拟磁盘的关键步骤。


    图12 创建iSCSI虚拟磁盘完成

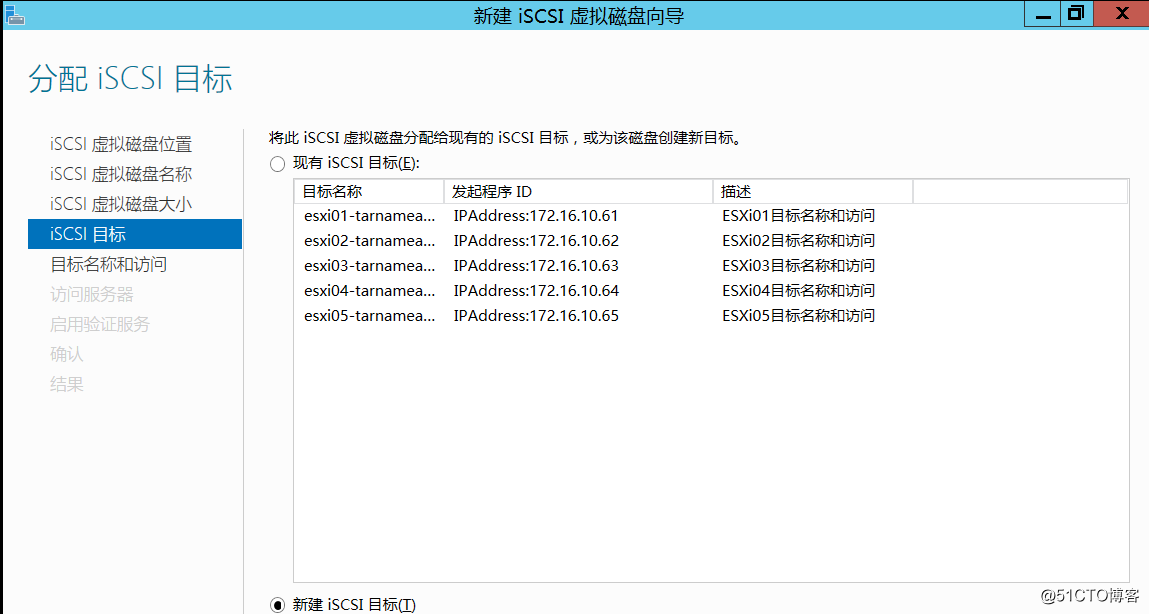

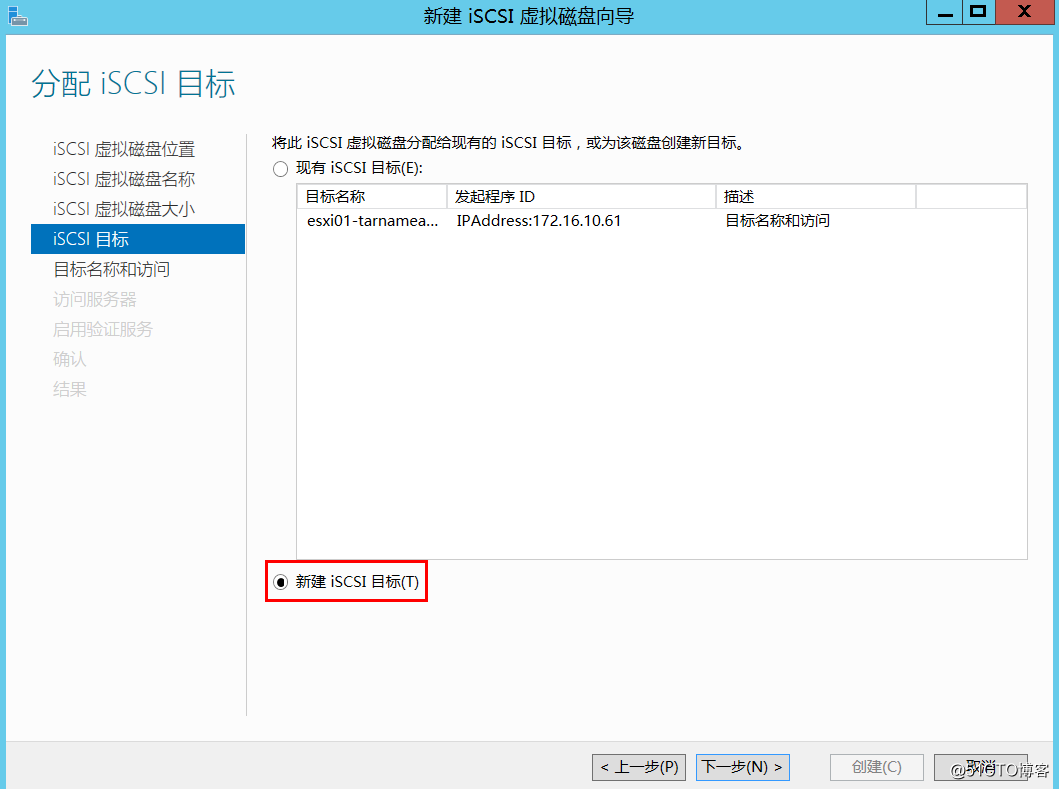

13. 为ESXi02主机分配创建虚拟磁盘：如下13所示，要选择“新建iSCSI目标”，不能选择“现有iSCSI目标”，因为现有iSCSI目标是给ESXi01主机分配的，分配的网络属性不同，所以不能共用，其他ESXi03-ESXi05主机进行新建自己特有的虚拟磁盘时做同样的选择。


    图13 为ESXi02新建iSCSI目标

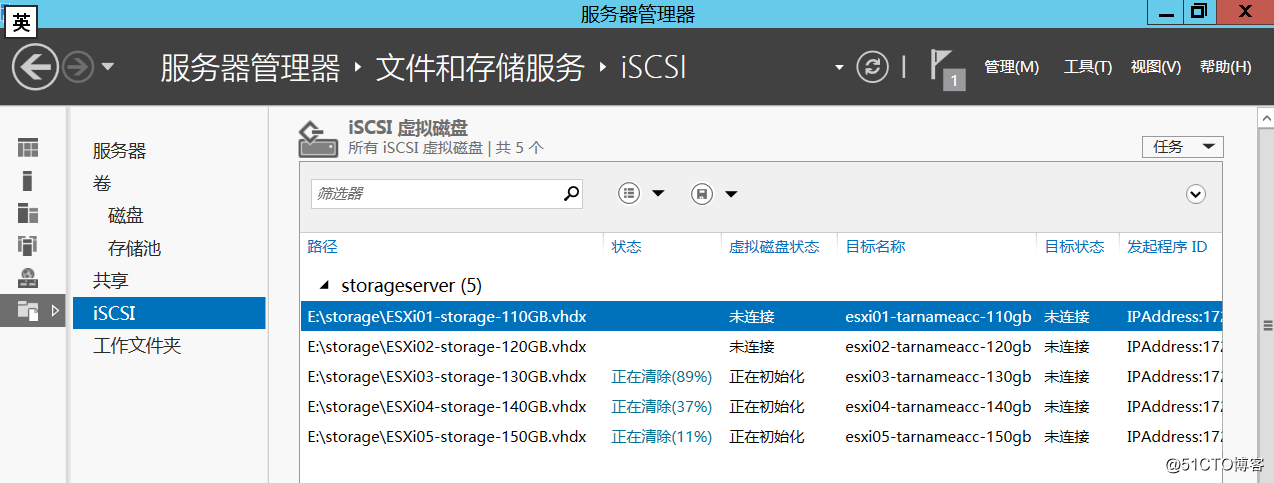

14. ESXi03-ESXi05这5台主机的虚拟磁盘创建完成后如下图14所示，这5个虚拟磁盘在新建iSCSI目标发起程序时，指定的IP地址是各个主机单独的IP地址，因此这5个虚拟磁盘为各个ESXi主机私有。

    在下面的步骤中，我们将给大家讲解“共享存储”建立的过程，“共享存储”在企业虚拟化环境中更为常用，如果要发挥VMware vSphere的更高级特性如vMotion、FT、HA等，建议使用“共享存储”方式创建虚拟磁盘。如下图14所示,根据分配的虚拟磁盘大小及磁盘性质(SSD或机械盘)不同,正在清除的动作需要的时间也不同,这里之所以出现正在清除的现象,是因为在上面图4中勾选了“清除分配的虚拟磁盘”。如果你确认磁盘是新磁盘,这个勾选可以去掉。


    图14 ESXi01-ESXi05“私有”虚拟磁盘创建结果

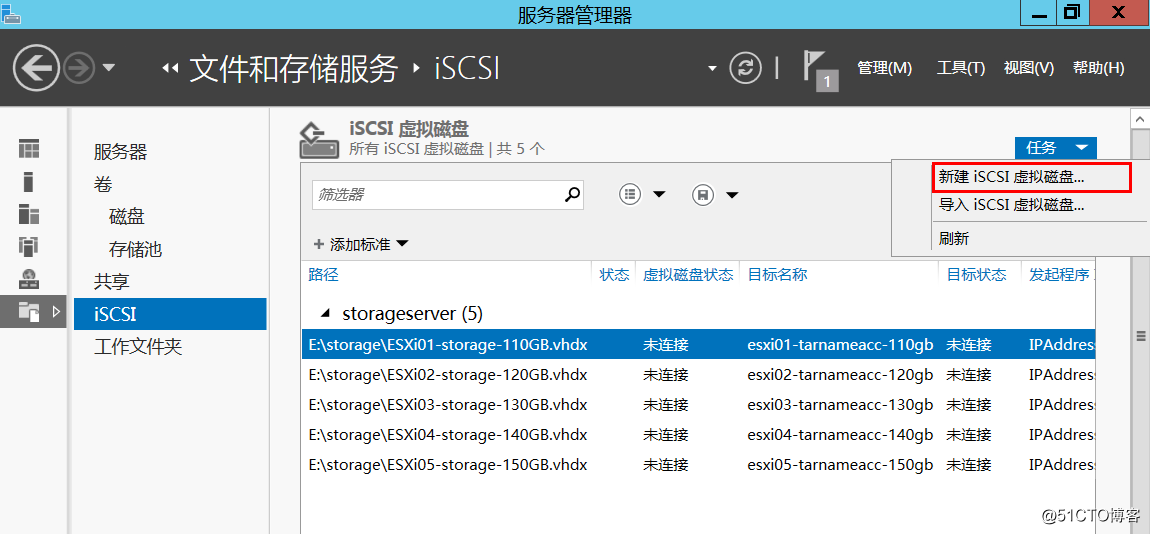

15. 在前面的规划中，我们还给ESXi01-ESXi05这5台主机设计了一个存储名称为ShareStorage-300GB的共享存储，存储容量为300GB，用于存放各个主机的虚拟机，同时也规划了一个存储名称为Software-90GB的共享存储，存储容量为90GB，主要用于存储各个ESXi主机使用到的软件。接下来我们将新建这两个共享存储,其建立过程和上面类似,在此只演示300GB的共享存储建立过程,90GB的类推。如下图15所示。


    图15 新建iSCSI共享虚拟磁盘

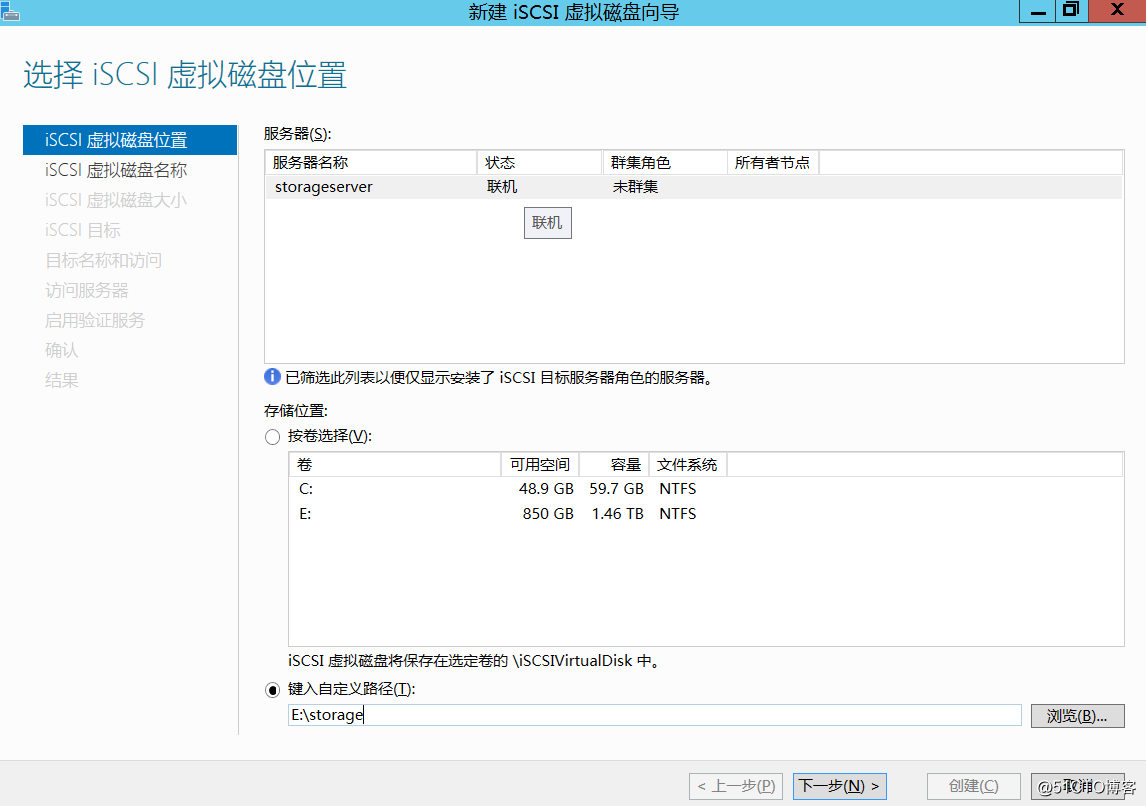

16. 如下图16所示，选择iSCSI虚拟磁盘位置。


    图16 定义iSCSI虚拟磁盘位置

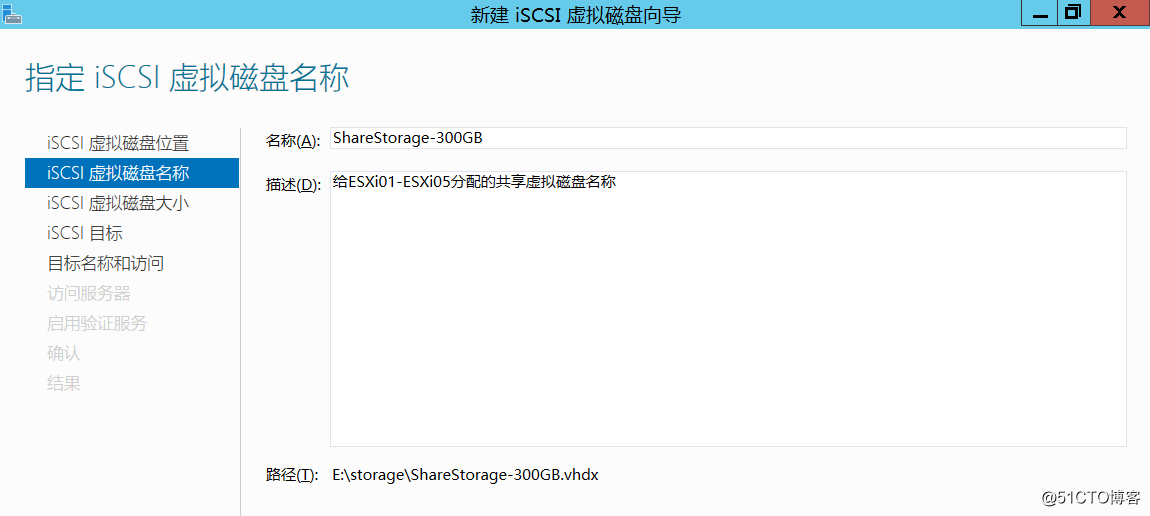

17. 如下图17所示，定义iSCSI虚拟磁盘名称。


    图17 定义iSCSI虚拟磁盘名称

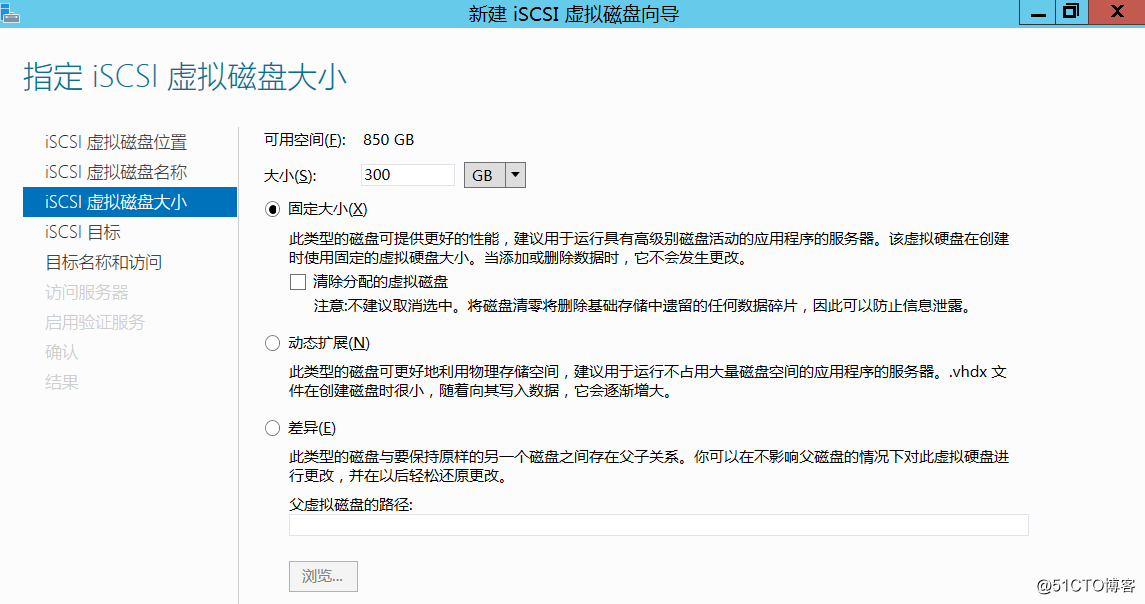

18. 如下图18所示，定义iSCSI虚拟磁盘大小。


    图18 定义iSCSI虚拟磁盘大小

19. 如下图19所示，新建iSCSI目标。


    图19 定义iSCSI目标

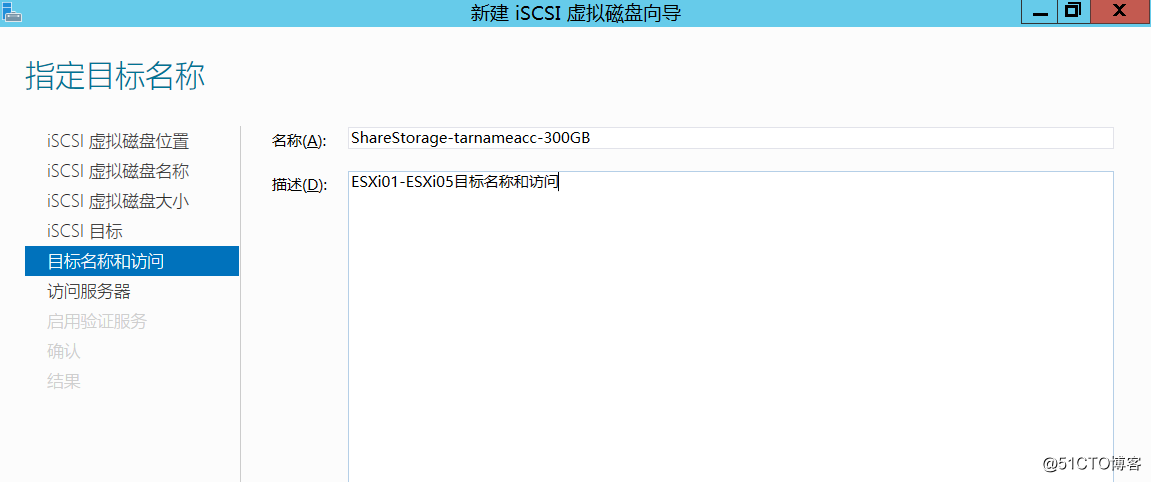

20. 如下图20所示，定义共享存储的定义iSCSI目标名称和访问。


    图20 定义iSCSI目标名称和访问

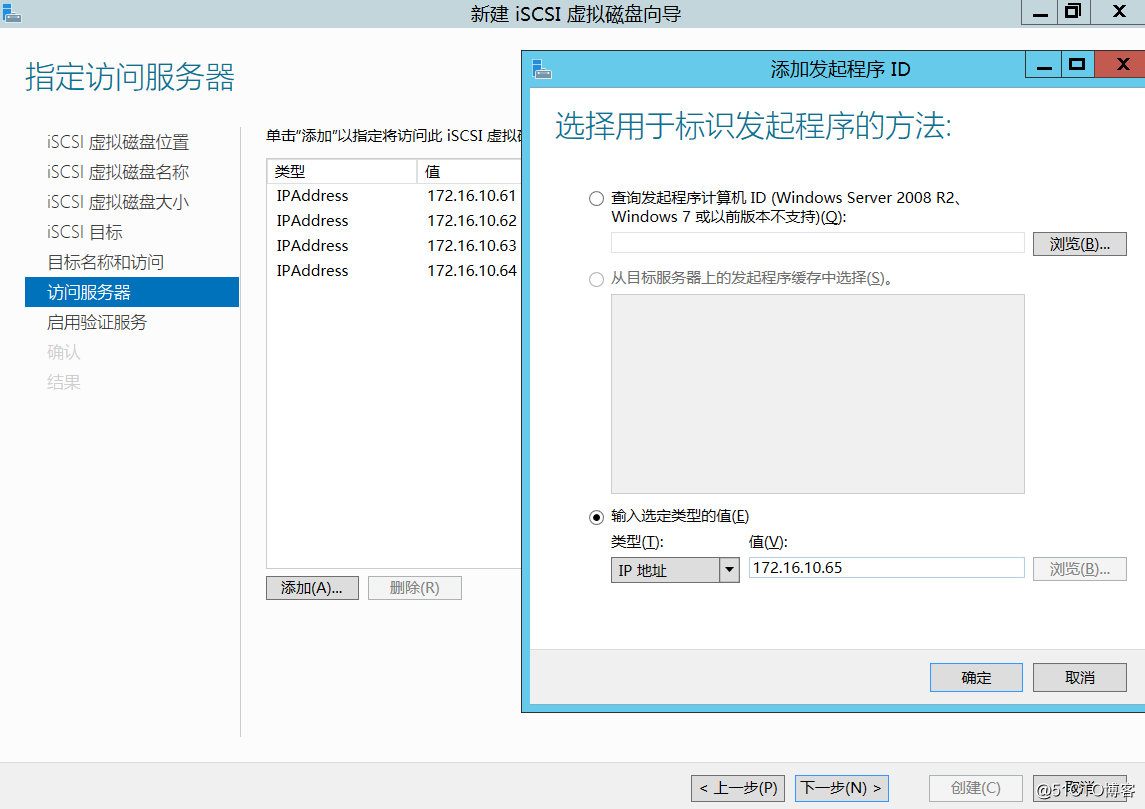

21. 因为这个300GB的虚拟磁盘为ESXi01-ESXi05的共享存储，所以在访问服务器里要把这5台主机的发起程序ID依次填入，如下图21所示。


    图21 添加发起程序ID

22. 如下图22所示，启用验证服务，保持默认值。


    图22 启用验证服务

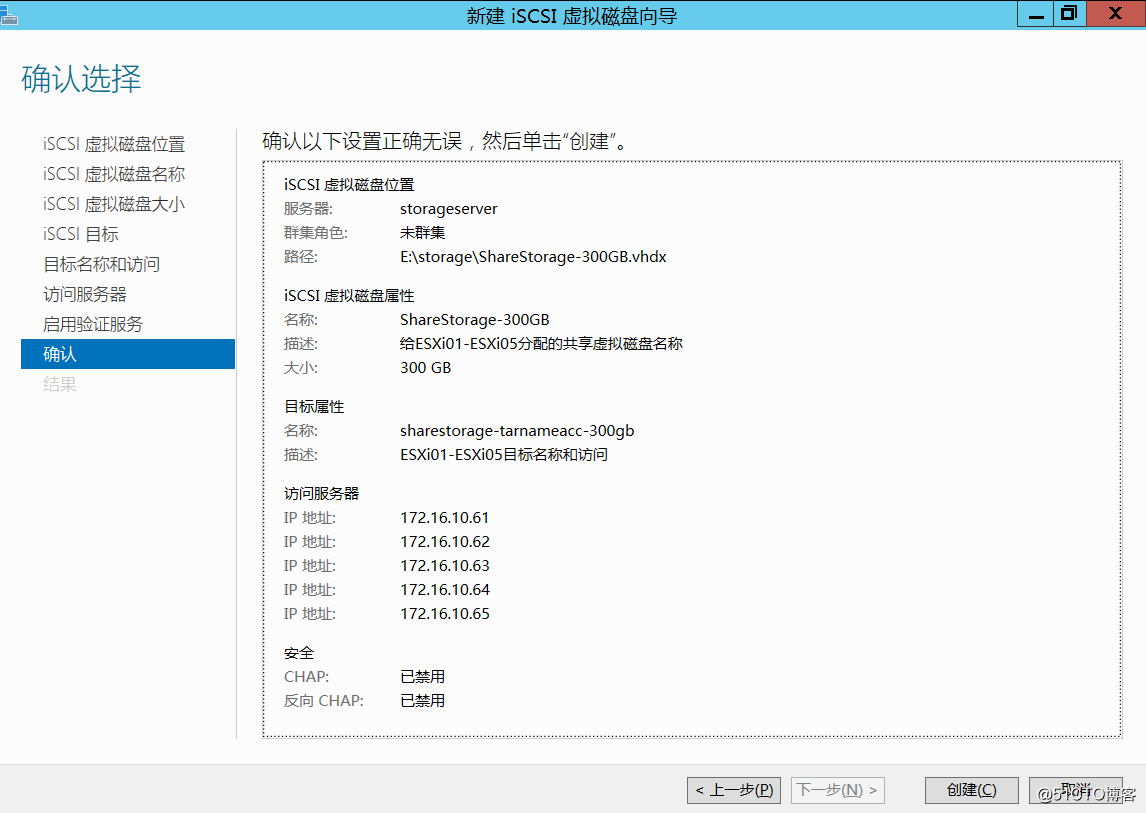

23. 如下图23所示，确认设置结果，没有问题点击“创建”。


    图23 300GB共享虚拟磁盘设置结果确认

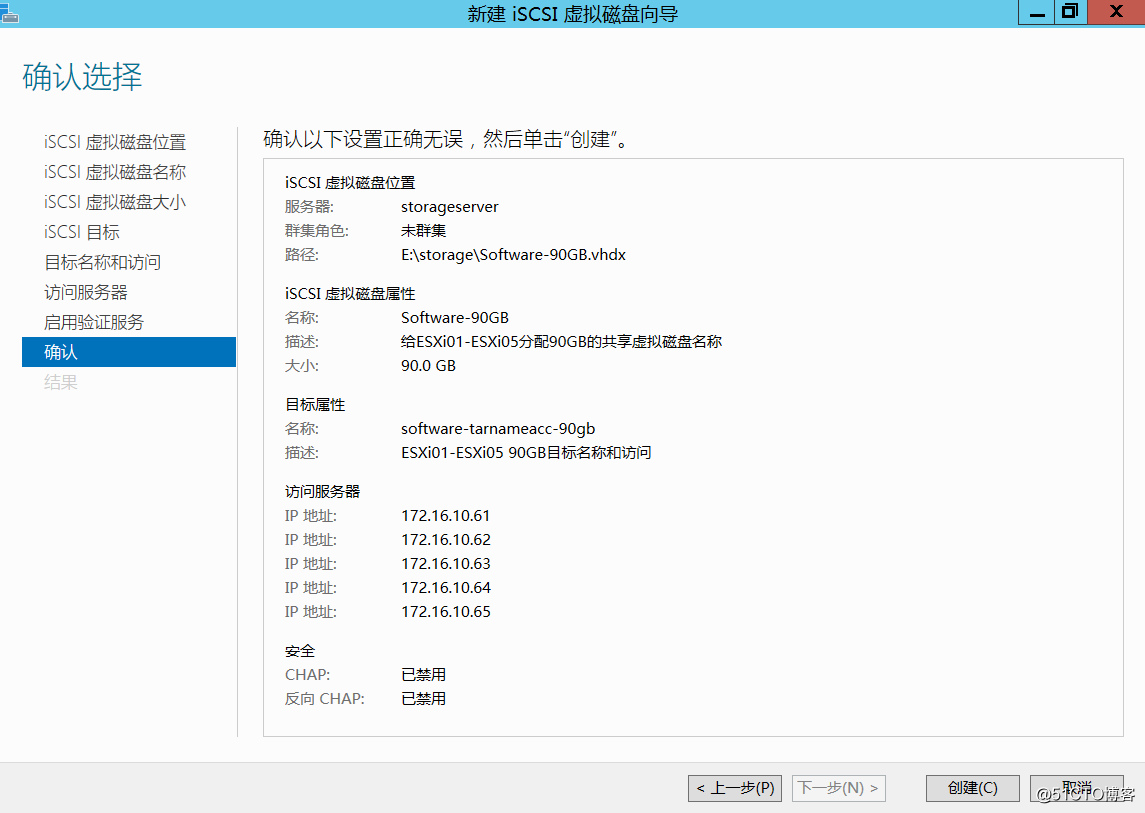

24. 创建完成后，再创建90GB主要用于放置软件程序的共享存储，此过程省略，结果如下图24所示。


    图24 90GB共享虚拟磁盘设置结果确认

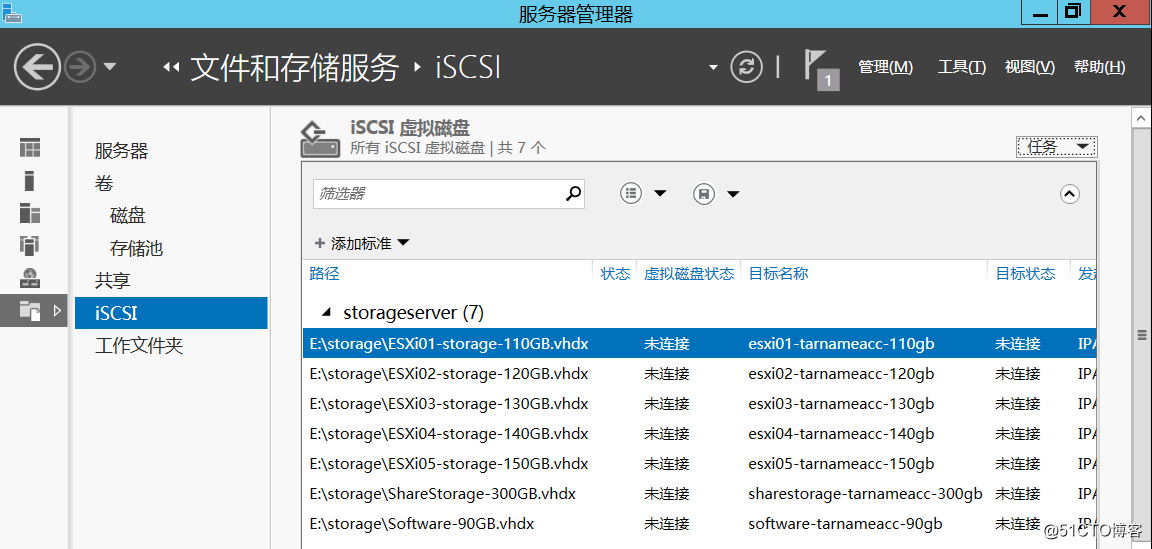

25. 存储服务器整体创建结果，如下图25所示。


    图25 iSCSI存储创建完毕
