Key Words. PipeCAD, 三维管道设计软件，管件库

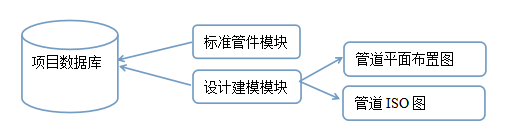

由于PipeCAD定位的是中小型管道设计项目，所以为了程序易于部署，即安装后即可使用。先推出单机版的程序，即一个项目一个数据库文件。软件分两个模块：标准管件库模块Paragon和设计建模模块Design。其中在管件库模块中通过参数化的方式来定义所有的管件、型材等。在设计模块引用标准管件模块定义的管件和型材的数据来建立结构、设备和管道模型。

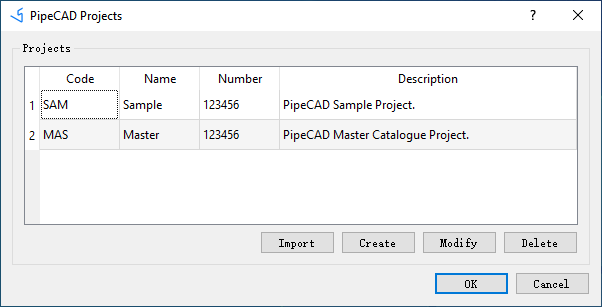

在项目登录中，提供工程数据库管理功能。如创建项目，修改项目和删除项目。

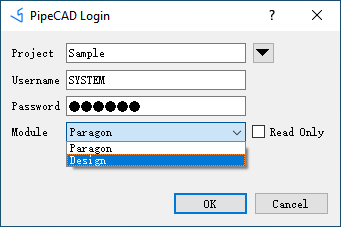

模块通过Module下拉选项框来选择，Paragon是标准管件库模块和Design是设计建模模块。

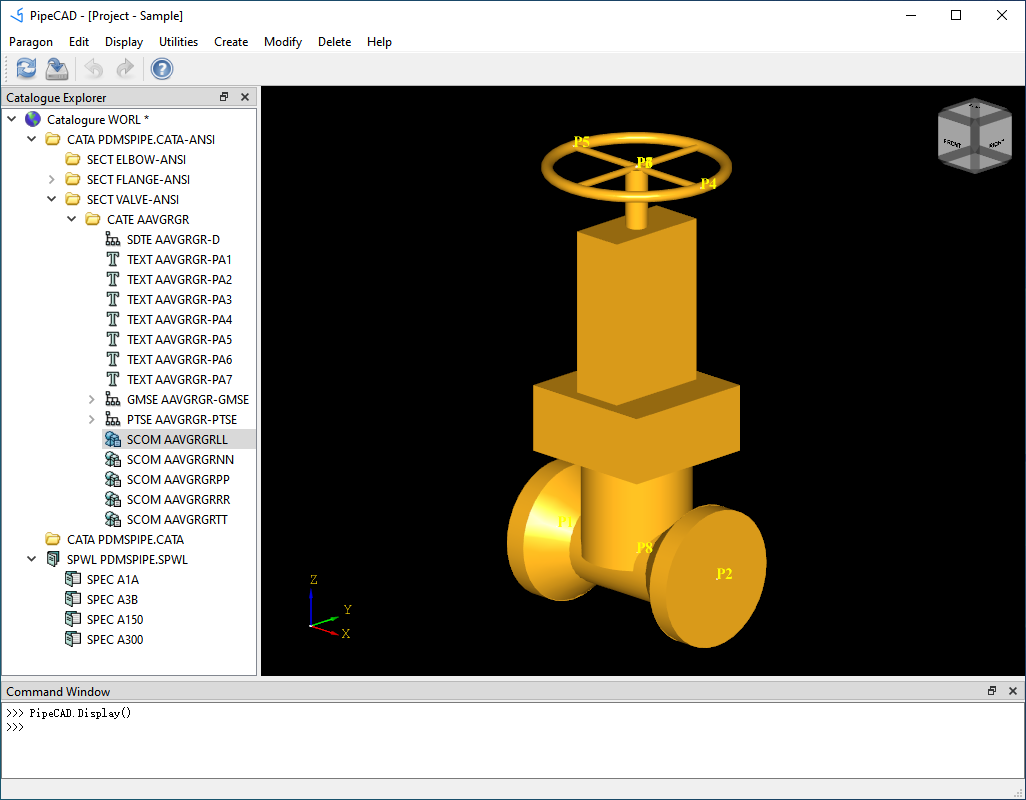

标准管件库模块采用PDMS一致的设计习惯，通过参数化的方式来建立管件、型材等标准件模型：即采用点集、形集和参数集合来表示一个标准件。
简化等级管理，采用类似原来Catview的方式来对管道等级、结构型材等级的管理。

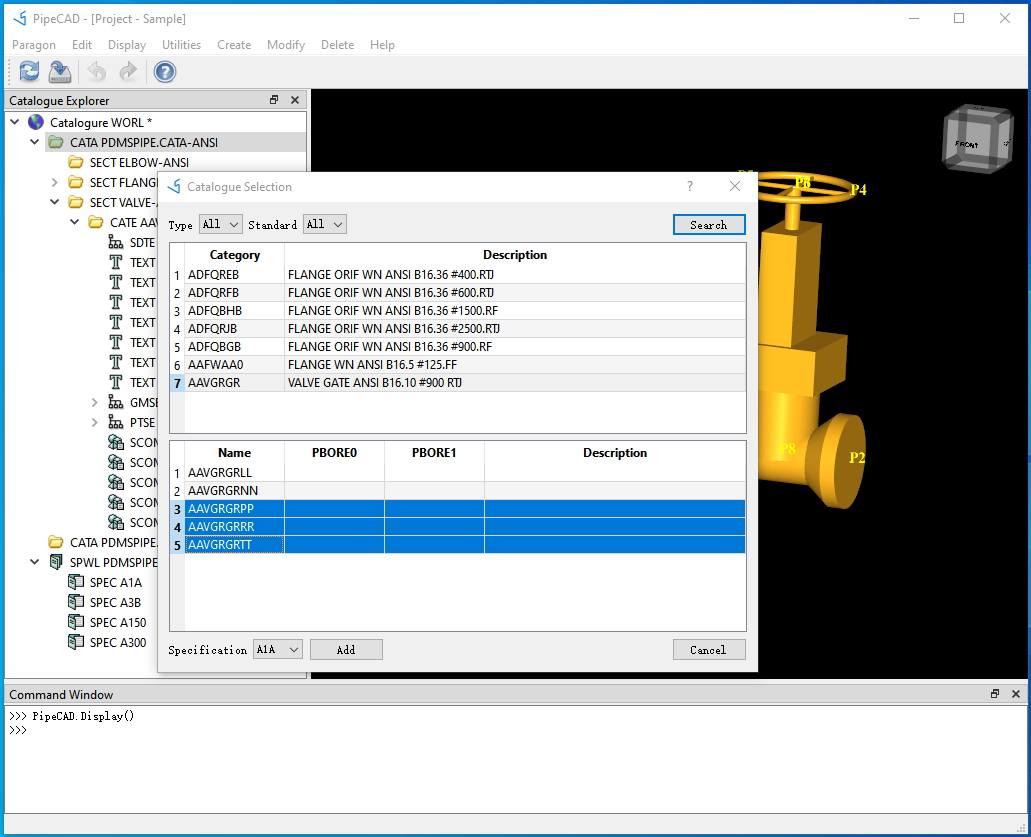

可以选择一个Category中全部或部分管件加入到一个Specification等级。

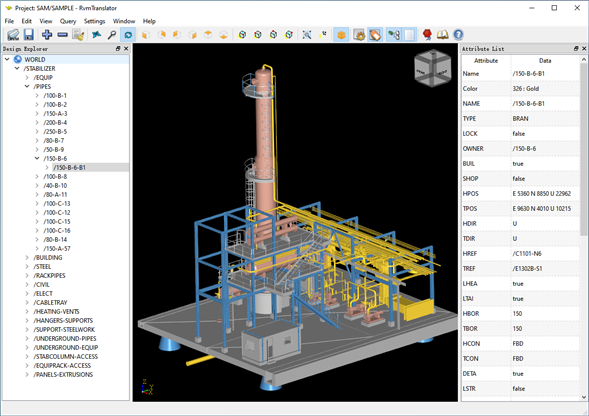

有了标准管件、型材等级数据之后，可以在Design设计模块中对工厂进行设计建模。工厂模型根据设计过程主要包含以下几种：
l 轴网Grid：方便各专业模型的定位；
l 设备Equipment：各种塔、换热器、罐等，设备包含管嘴Nozzle，方便管道定位；
l 结构Structure：框架结构、平台、栏杆、梯子等；
l 管道Piping：管道、风管等模型；
l 支吊架Hanger&Support：管道、风管等的支架；
将这些模型的创建修改功能都集成在Design设计模块。
同时可以从设计模型直接生成设计成果：图纸。如管道平面布置图，管道ISO图等。

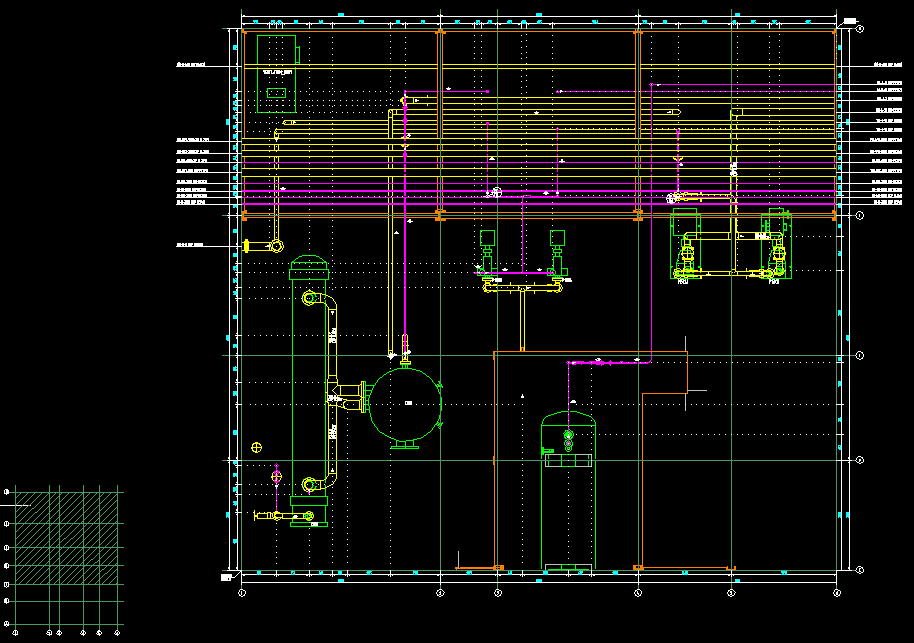

管道平面布置图

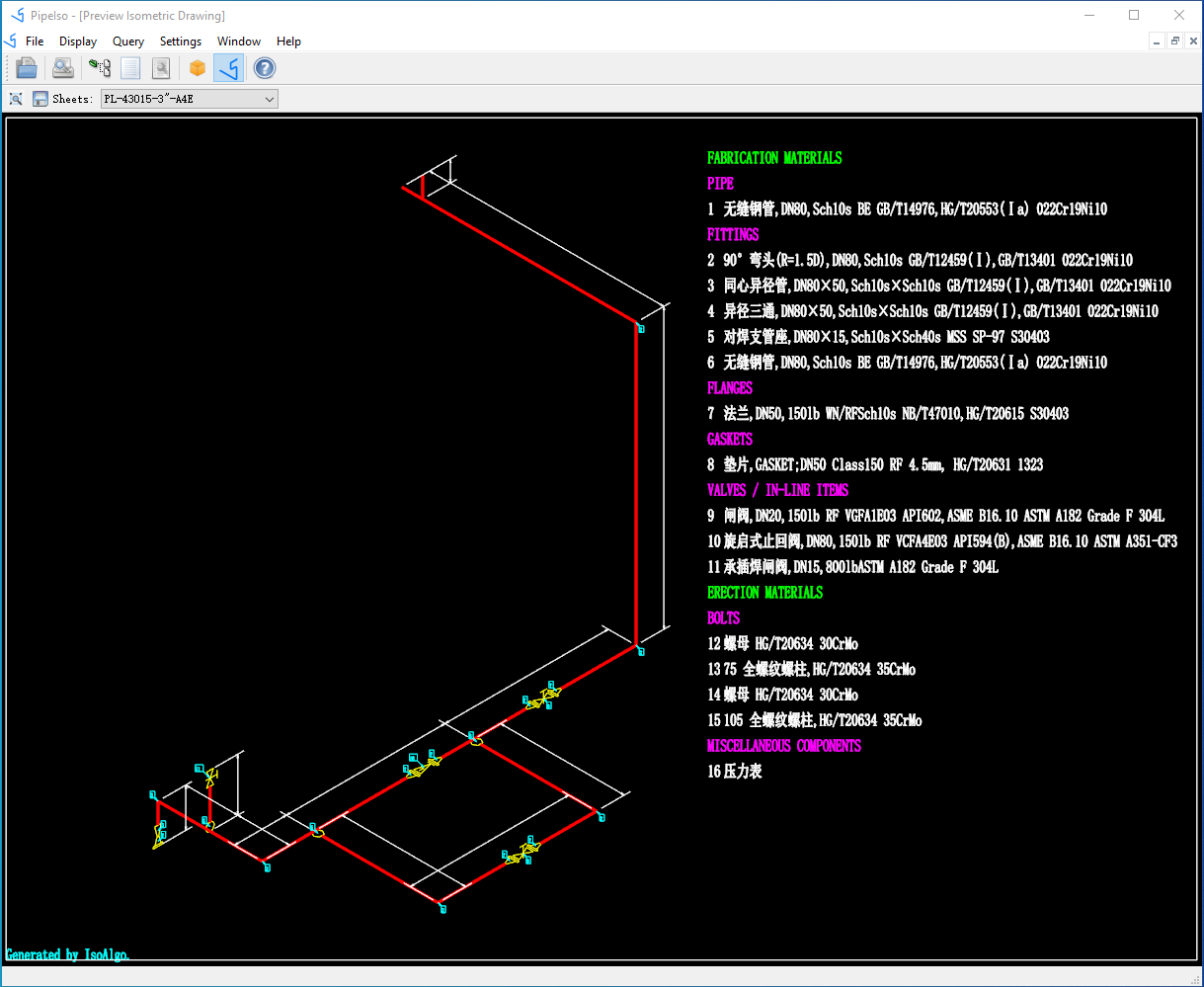

管道ISO图
聚焦PipeCAD这个产品的两个模块：Paragon和Design，为用户提供一个精简、不依赖AutoCAD的自主研发的管道三维设计软件。通过参数化的方式，和PDMS的Paragon模块一样，可以灵活的定义各种管件、型材。在设计模块中通过等级驱动来建模，提高建模效率。不依赖AutoCAD的三维图形平台，使程序更精巧，安装部署更简单。
致力于国产三维管道设计软件的开发，若您有任何意见、建议，欢迎交流。
