16 保护模式中的特权级（中）

时间：2020-12-12 18:36:32 阅读：25 评论：0 收藏：0 [点我收藏+]

参考

https://www.cnblogs.com/wanmeishenghuo/tag/%E6%93%8D%E4%BD%9C%E7%B3%BB%E7%BB%9F/

https://blog.51cto.com/13475106/category6.html

问题：

　　如何在不同特权级的代码段之间跳转执行？

一种新的描述符：门描述符（Gate Descriptor）

　　通过门描述符在不同的特权级的代码间进行跳转

　　根据应用场景的不同，门描述符分为：

　　　　调用门（Call Gate）

　　　　中断门（Interrupt Gate）

　　　　陷阱门（Trap Gate）

　　　　任务门（Task Gate）

门描述符的一个功能就是可以在不同特权级的代码间进行跳转。

门描述符的内存结构：

　　每一个门描述符占用8字节内存

　　不同类型门描述符的内存含义不同

汇编小贴士：

　　汇编语言中的跳转方式

　　　　段内跳转（近跳转）：call ， jmp，call调用还可以返回回来，jmp是无条件跳转，无法返回来

　　　　　　参数为相对地址，函数调用时只需要保存当前偏移地址

　　　　　　近跳转就是段内的跳转，例如在段内定义了一个函数，就可以直接使用call来调用这个函数了，只保存当前偏移地址，例如，跳转到离当前10个字节的地址处执行，就只需将10保存下来，然后跳转执行，执行完之后将10拿出来，向回退10个字节就可以了。

　　　　段间跳转（远跳转）：call far， jmp far

　　　　　　参数为选择子和偏移地址

　　　　　　函数调用时需要同时保存段基地址和偏移地址

　　　　　　　远跳转就是从当前段跳转到另一个段

　　　　　　例如：段间远跳转的call far，将当前段的基地址即选择子保存下来，将当前段的偏移地址也保存下来。就是保存CS和IP的值。

调用门实验：

inc.asm

; Segment Attribute
DA_32    equ    0x4000
DA_DR    equ    0x90
DA_DRW   equ    0x92
DA_DRWA  equ    0x93
DA_C     equ    0x98
DA_CR    equ    0x9A
DA_CCO   equ    0x9C
DA_CCOR  equ    0x9E

; Segment Privilege
DA_DPL0  equ   0x00        ; DPL = 0
DA_DPL1  equ   0x20        ; DPL = 1
DA_DPL2  equ   0x40        ; DPL = 2
DA_DPL3  equ   0x60        ; DPL = 3

; Special Attribute
DA_LDT             equ        0x82
DA_TaskGate        equ        0x85    ;
DA_386TSS        equ        0x89    ;
DA_386CGate        equ        0x8C    ;
DA_386IGate        equ        0x8E    ;
DA_386tgATE        equ        0x8F    ;

; Selector Attribute
SA_RPL0    equ    0
SA_RPL1    equ    1
SA_RPL2    equ    2
SA_RPL3    equ    3

SA_TIG    equ    0
SA_TIL    equ    4

; 描述符
; usage: Descriptor Base, Limit, Attr
;        Base:  dd
;        Limit: dd (low 20 bits available)
;        Attr:  dw (lower 4 bits of higher byte are always 0)
%macro Descriptor 3                              ; 段基址， 段界限， 段属性
    dw    %2 & 0xFFFF                         ; 段界限1
    dw    %1 & 0xFFFF                         ; 段基址1
    db    (%1 >> 16) & 0xFF                   ; 段基址2
    dw    ((%2 >> 8) & 0xF00) | (%3 & 0xF0FF) ; 属性1 + 段界限2 + 属性2
    db    (%1 >> 24) & 0xFF                   ; 段基址3
%endmacro                                     ; 共 8 字节

;Gate
; usage : Gate Selector, Offset, DCount, Attr
;         Selector : dw
;          Offset   : dd
;          DCount   : db
;          Attr       : db
%macro Gate 4
    dw        (%2 & 0xFFFF)                        ; pianyidizhi1
    dw        %1                                    ; xuanzezi
    dw        (%3 & 0x1F) | ((%4 << 8) & 0xFF00)    ; shu xing
    dw        ((%2 >> 16) & 0xFFFF)                ; pianyidizhi2
%endmacro

17-23行和53-58行是我们新添加的门相关的定义。

loader.asm如下：

%include "inc.asm"

org 0x9000

jmp ENTRY_SEGMENT

[section .gdt]
; GDT definition
;                                 段基址，       段界限，       段属性
GDT_ENTRY       :     Descriptor    0,            0,           0
CODE32_DESC     :     Descriptor    0,    Code32SegLen  - 1,   DA_C + DA_32
VIDEO_DESC      :     Descriptor 0xB8000,       0x07FFF,       DA_DRWA + DA_32
STACK32_DESC    :     Descriptor    0,      TopOfStack32,      DA_DRW + DA_32
FUNCTION_DESC    :     Descriptor    0,      FunctionSegLen - 1, DA_C + DA_32
; Gate Descriptor
; Call Gate                       xuanzezi            pianyi    canshugeshu      shuxing
FUNC_CG_ADD_DESC  :   Gate        FunctionSelector,      CG_Add,         0,           DA_386CGate
FUNC_CG_SUB_DESC  :   Gate        FunctionSelector,      CG_Sub,         0,           DA_386CGate
; GDT end

GdtLen    equ   $ - GDT_ENTRY

GdtPtr:
          dw   GdtLen - 1
          dd   0


; GDT Selector

Code32Selector        equ (0x0001 << 3) + SA_TIG + SA_RPL0
VideoSelector         equ (0x0002 << 3) + SA_TIG + SA_RPL0
Stack32Selector       equ (0x0003 << 3) + SA_TIG + SA_RPL0
FunctionSelector      equ (0x0004 << 3) + SA_TIG + SA_RPL0
FuncCGAddSelector      equ (0x0005 << 3) + SA_TIG + SA_RPL0
FuncCGSubSelector      equ (0x0006 << 3) + SA_TIG + SA_RPL0

; end of [section .gdt]

TopOfStack16    equ  0x7c00

[section .s16]
[bits 16]
ENTRY_SEGMENT:
    mov ax, cs
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov sp, TopOfStack16

    ; initialize GDT for 32 bits code segment
    mov esi, CODE32_SEGMENT
    mov edi, CODE32_DESC

    call InitDescItem

    mov esi, STACK32_SEGMENT
    mov edi, STACK32_DESC

    call InitDescItem

    mov esi, FUNCTION_SEGMENT
    mov edi, FUNCTION_DESC

    call InitDescItem

    ; initialize GDT pointer struct
    mov eax, 0
    mov ax, ds
    shl eax, 4
    add eax, GDT_ENTRY
    mov dword [GdtPtr + 2], eax

    ; 1. load GDT
    lgdt [GdtPtr]

    ; 2. close interrupt
    cli

    ; 3. open A20
    in al, 0x92
    or al, 00000010b
    out 0x92, al

    ; 4. enter protect mode
    mov eax, cr0
    or eax, 0x01
    mov cr0, eax

    ; 5. jump to 32 bits code
    jmp dword Code32Selector : 0


; esi    --> code segment label
; edi    --> descriptor label
InitDescItem:
    push eax

    mov eax, 0
    mov ax, cs
    shl eax, 4
    add eax, esi
    mov word [edi + 2], ax
    shr eax, 16
    mov byte [edi + 4], al
    mov byte [edi + 7], ah

    pop eax

    ret

[section .s32]
[bits 32]
CODE32_SEGMENT:
    mov ax, VideoSelector
    mov gs, ax

    mov ax, Stack32Selector
    mov ss, ax

    mov eax, TopOfStack32
    mov esp, eax

    mov ax, 2
    mov bx, 1

    call FuncCGAddSelector : 0

    jmp $

Code32SegLen    equ    $ - CODE32_SEGMENT

[section .func]
[bits 32]
FUNCTION_SEGMENT:

; ax  -->  a
; bx  -->  b
;
; return
;      cx  --> a + b
AddFunc:
    mov cx, ax
    add cx, bx
    retf

CG_Add        equ        AddFunc - $$

; ax  -->  a
; bx  -->  b
;
; return
;      cx  --> a - b
SubFunc:
    mov cx, ax
    sub cx, bx
    retf

CG_Sub        equ        SubFunc - $$

FunctionSegLen   equ  $ - FUNCTION_SEGMENT

[section .gs]
[bits 32]
STACK32_SEGMENT:
    times 1024 * 4 db 0

Stack32SegLen    equ $ - STACK32_SEGMENT
TopOfStack32    equ Stack32SegLen - 1

我们新定义了一个func段，在里面定义了AddFunc和SubFunc函数。第14行将func段的描述符加入了全局段描述符表。

17、18行将两个门描述符加入了全局段描述符表。

33-35行分别是这几个新添加的段描述符的选择子。

下面我们单步执行：

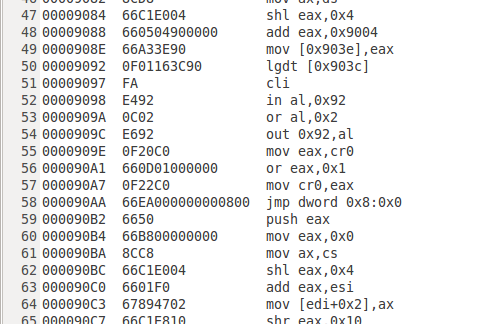

首先使用ndisasm -o 0x9000 loader > loader.txt将可执行程序进行反汇编，结果如下：

技术分享图片

我们重点关注跳转第58行的跳转这里。

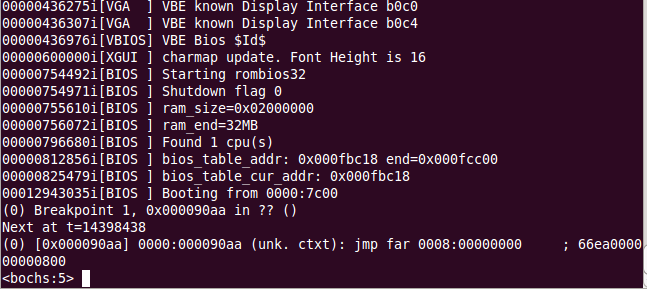

打断点执行：

技术分享图片

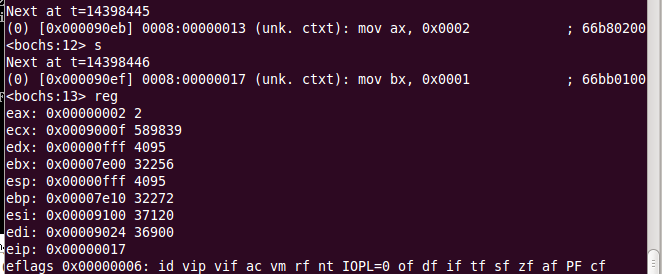

将ax，bx赋值准备跳转，这时的cx值如下：

技术分享图片

执行函数，cx的值有变化：

技术分享图片

因为只是加的最低位，所以高位的那个9我们不用关心。

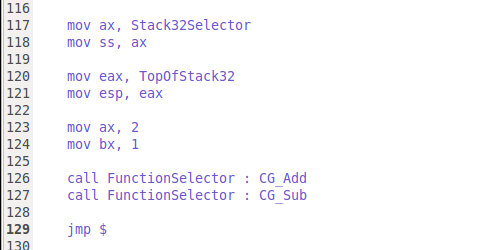

通过以下的调用方式我们可以得到同样的结果：

技术分享图片

126、127行直接使用段基址加段内偏移的方式调用。

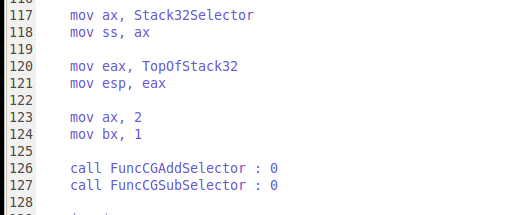

将使用调用门的方式截图如下：

技术分享图片

126、127现在是使用调用门的方式，冒号后面的0在这里没有什么意义，只是为了语法需要，如果去掉冒号和0，编译器会认为这是一个段内的函数调用。

使用调用门选择子时，程序会根据选择子找到描述符，然后根据描述符中的选择子和偏移再去调用函数。这个调用门选择子在这里相当于一个函数指针。

实验结论：

　　门描述符是一种特殊的描述符，需要注册于段描述符表

　　调用门可以看做一个函数指针（保存具体函数的入口地址）

　　通过调用门选择子对相应的函数进行远调用（call far）

　　可以直接使用选择子：偏移地址的方式调用其他段的函数

　　使用调用门时偏移地址无意义，仅仅是语法需要

历史遗留问题：

　　保护模式下的不同段之间如何进行代码复用（如：调用同一个函数）？

解决方案：

　　将不同代码段中需要复用的函数定义到独立的段中（retf， f是far的意思）

　　计算每一个可复用函数的偏移量（FuncName - $$）

　　通过段选择子：偏移地址的方式对目标函数进行远调用

对程序进行重构：

%include "inc.asm"

org 0x9000

jmp ENTRY_SEGMENT

[section .gdt]
; GDT definition
;                                 段基址，       段界限，       段属性
GDT_ENTRY       :     Descriptor    0,            0,           0
CODE32_DESC     :     Descriptor    0,    Code32SegLen  - 1,   DA_C + DA_32
VIDEO_DESC      :     Descriptor 0xB8000,       0x07FFF,       DA_DRWA + DA_32
DATA32_DESC     :     Descriptor    0,    Data32SegLen  - 1,   DA_DR + DA_32
STACK32_DESC    :     Descriptor    0,      TopOfStack32,      DA_DRW + DA_32
CODE16_DESC     :     Descriptor    0,           0xFFFF,       DA_C
UPDATE_DESC     :     Descriptor    0,           0xFFFF,       DA_DRW
TASK_A_LDT_DESC :     Descriptor    0,       TaskALdtLen - 1,  DA_LDT
FUNCTION_DESC    :      Descriptor    0,         FunctionSegLen - 1, DA_C + DA_32
; GDT end

GdtLen    equ   $ - GDT_ENTRY

GdtPtr:
          dw   GdtLen - 1
          dd   0


; GDT Selector

Code32Selector    equ (0x0001 << 3) + SA_TIG + SA_RPL0
VideoSelector     equ (0x0002 << 3) + SA_TIG + SA_RPL0
Data32Selector    equ (0x0003 << 3) + SA_TIG + SA_RPL0
Stack32Selector   equ (0x0004 << 3) + SA_TIG + SA_RPL0
Code16Selector    equ (0x0005 << 3) + SA_TIG + SA_RPL0
UpdateSelector    equ (0x0006 << 3) + SA_TIG + SA_RPL0
TaskALdtSelector  equ (0x0007 << 3) + SA_TIG + SA_RPL0
FunctionSelector  equ (0x0008 << 3) + SA_TIG + SA_RPL0
; end of [section .gdt]

TopOfStack16    equ  0x7c00

[section .dat]
[bits 32]
DATA32_SEGMENT:
    DTOS                 db    "D.T.OS!", 0
    DTOS_OFFSET          equ   DTOS - $$
    HELLO_WORLD          db    "Hello World!", 0
    HELLO_WORLD_OFFSET   equ  HELLO_WORLD - $$

Data32SegLen  equ $ - DATA32_SEGMENT

[section .s16]
[bits 16]
ENTRY_SEGMENT:
    mov ax, cs
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov sp, TopOfStack16

    mov [BACK_TO_REAL_MODE + 3], ax

    ; initialize GDT for 32 bits code segment
    mov esi, CODE32_SEGMENT
    mov edi, CODE32_DESC

    call InitDescItem

    mov esi, DATA32_SEGMENT
    mov edi, DATA32_DESC

    call InitDescItem

    mov esi, DATA32_SEGMENT
    mov edi, STACK32_DESC

    call InitDescItem

    mov esi, CODE16_SEGMENT
    mov edi, CODE16_DESC

    call InitDescItem

    mov esi, TASK_A_LDT_ENTRY
    mov edi, TASK_A_LDT_DESC

    call InitDescItem

    mov esi, TASK_A_CODE32_SEGMENT
    mov edi, TASK_A_CODE32_DESC

    call InitDescItem

    mov esi, TASK_A_DATA32_SEGMENT
    mov edi, TASK_A_DATA32_DESC

    call InitDescItem

    mov esi, TASK_A_STACK32_SEGMENT
    mov edi, TASK_A_STACK32_DESC

    call InitDescItem

    mov esi, FUNCTION_SEGMENT
    mov edi, FUNCTION_DESC

    call InitDescItem

    ; initialize GDT pointer struct
    mov eax, 0
    mov ax, ds
    shl eax, 4
    add eax, GDT_ENTRY
    mov dword [GdtPtr + 2], eax

    ; 1. load GDT
    lgdt [GdtPtr]

    ; 2. close interrupt
    cli

    ; 3. open A20
    in al, 0x92
    or al, 00000010b
    out 0x92, al

    ; 4. enter protect mode
    mov eax, cr0
    or eax, 0x01
    mov cr0, eax

    ; 5. jump to 32 bits code
    jmp dword Code32Selector : 0

BACK_ENTRY_SEGMENT:
        mov ax, cs
        mov ds, ax
        mov es, ax
        mov ss, ax
        mov sp, TopOfStack16

        in al, 0x92
        and al, 11111101b
        out 0x92, al

        sti

        mov bp, HELLO_WORLD
        mov cx, 12
        mov dx, 0
        mov ax, 0x1301
        mov bx, 0x0007
        int 0x10

        jmp $

; esi    --> code segment label
; edi    --> descriptor label
InitDescItem:
    push eax

    mov eax, 0
    mov ax, cs
    shl eax, 4
    add eax, esi
    mov word [edi + 2], ax
    shr eax, 16
    mov byte [edi + 4], al
    mov byte [edi + 7], ah

    pop eax

    ret


[section .16]
[bits 16]
CODE16_SEGMENT:
    mov ax, UpdateSelector
    mov ds, ax
    mov es, ax
    mov fs, ax
    mov gs, ax
    mov ss, ax

    mov eax, cr0
    and al, 11111110b
    mov cr0, eax

BACK_TO_REAL_MODE:
    jmp 0 : BACK_ENTRY_SEGMENT

Code16SegLen    equ $ - CODE16_SEGMENT

[section .func]
[bits 32]
FUNCTION_SEGMENT:

; ds:ebp   --> string address
; bx       --> attribute
; dx       --> dh : row, dl : col
PrintStringFunc:
    push ebp
    push eax
    push edi
    push cx
    push dx

print:
    mov cl, [ds:ebp]
    cmp cl, 0
    je end
    mov eax, 80
    mul dh
    add al, dl
    shl eax, 1
    mov edi, eax
    mov ah, bl
    mov al, cl
    mov [gs:edi], ax
    inc ebp
    inc dl
    jmp print

end:
    pop dx
    pop cx
    pop edi
    pop eax
    pop ebp

    retf

PrintString        equ        PrintStringFunc - $$

FunctionSegLen        equ        $ - FUNCTION_SEGMENT

[section .s32]
[bits 32]
CODE32_SEGMENT:
    mov ax, VideoSelector
    mov gs, ax

    mov ax, Stack32Selector
    mov ss, ax

    mov eax, TopOfStack32
    mov esp, eax

    mov ax, Data32Selector
    mov ds, ax

    mov ebp, DTOS_OFFSET
    mov bx, 0x0C
    mov dh, 12
    mov dl, 33

    call FunctionSelector : PrintString

    mov ebp, HELLO_WORLD_OFFSET
    mov bx, 0x0C
    mov dh, 13
    mov dl, 30

    call FunctionSelector : PrintString

    mov ax, TaskALdtSelector

    lldt ax

    jmp TaskACode32Selector : 0

    ;jmp Code16Selector : 0


Code32SegLen    equ    $ - CODE32_SEGMENT

[section .gs]
[bits 32]
STACK32_SEGMENT:
    times 1014 * 4 db 0

Stack32SegLen    equ $ - STACK32_SEGMENT
TopOfStack32    equ Stack32SegLen - 1


; ==================================
;
;        Task A Code Segment
;
;===================================

[section .task-a-ldt]
; Task A LDT definition
;                                        段基址                     段界限                段属性
TASK_A_LDT_ENTRY:
TASK_A_CODE32_DESC    :   Descriptor       0,               TaskACode32SegLen - 1,  DA_C + DA_32
TASK_A_DATA32_DESC    :   Descriptor       0,               TaskAData32SegLen - 1,  DA_DR + DA_32
TASK_A_STACK32_DESC   :   Descriptor       0,               TaskAStack32SegLen - 1, DA_DRW + DA_32

TaskALdtLen        equ   $ - TASK_A_LDT_ENTRY

; Task A LDT  Selector
TaskACode32Selector        equ  (0x0000 << 3) + SA_TIL + SA_RPL0
TaskAData32Selector     equ     (0x0001 << 3) + SA_TIL + SA_RPL0
TaskAStack32Selector    equ  (0x0002 << 3) + SA_TIL + SA_RPL0

[section .task-a-dat]
[bits 32]
TASK_A_DATA32_SEGMENT:
    TASK_A_STRING        db   "This is Task A", 0
    TASK_A_STRING_OFFSET    equ     TASK_A_STRING - $$

TaskAData32SegLen    equ $ - TASK_A_DATA32_SEGMENT

[section .task-a-gs]
[bits 32]
TASK_A_STACK32_SEGMENT:
    times 1024 db 0

TaskAStack32SegLen    equ     $ - TASK_A_STACK32_SEGMENT
TaskATopOfStack32    equ     TaskAStack32SegLen - 1

[section .task-a-s32]
[bits 32]
TASK_A_CODE32_SEGMENT:

    mov ax, VideoSelector
    mov gs, ax

    mov ax, TaskAStack32Selector
    mov ss, ax

    mov eax, TaskATopOfStack32
    mov esp, eax

    mov ax, TaskAData32Selector
    mov ds, ax

    mov ebp, TASK_A_STRING_OFFSET
    mov bx, 0x0c
    mov dh, 14
    mov dl, 29

    call FunctionSelector : PrintString

    jmp Code16Selector : 0

TaskACode32SegLen     equ  $ - TASK_A_CODE32_SEGMENT

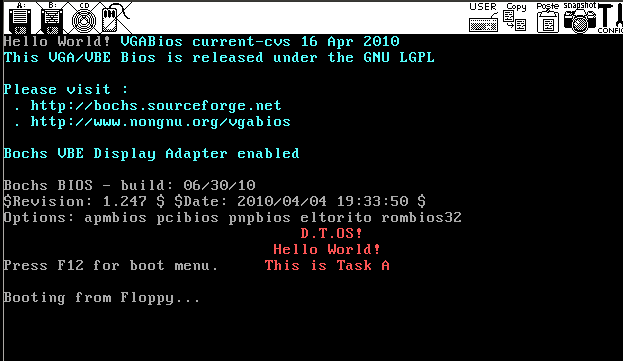

运行结果如下：

技术分享图片
