高通SOC启动流程

背景

开始接手高通开发的有关工作，为了调试底层驱动，因此有必要了解高通平台上电启动的流程是怎么样的。

以 MSM8953 为例子。

MSM：mobile station modems，移动基带处理器，即：带基带的手机处理器

Reference：https://www.cnblogs.com/asreg/articles/9531152.html

有关概念

Secure Boot ：安全启动。

• 目的：厂家发布的产品，只能跑他们自家的软件，从而防止第三方进行恶意修改，进而影响到系统稳定、安全。
• 原理：SecureBoot 与系统启动流程息息相关，通过镜像校验链，一步一步建立起一个可信的运行环境，从而保证安全类应用的执行安全。
• 流程：高通的 Secure Boot 原理与 展锐 的基本一样：
  • 通过将密钥及安全配置文件写到 efuse （只能写一次）
  • 此后的每次启动时，镜像执行时会使用密钥校验认证后面的镜像，判断其是否是终端厂家的软件，如果不是，则终止启动流程。

加密：

• 密钥，对称加密，非对称加密（公钥、私钥）

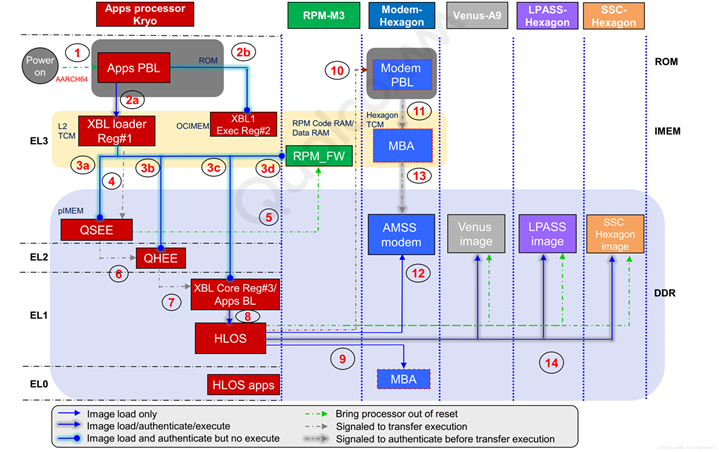

启动框图

启动相关image介绍

1、APP PBL（ Primary BootLoader）： 位于rom（只读）中，是芯片上电后执行的真正第一行代码，在正常启动流程中会加载 SBL1。

如果启动异常会虚拟出9008端口用于紧急下载模式，短接板子上的force_boot_from_usb引脚(MSM8953 为gpio37)到1.8v以达到强制进入紧急下载模式的目的。 在紧急下载模式时可以使用QFILE工具进行Download。

2、SBL1( Second BootLoader stage 1) ：位于EMMC中，由PBL加载，初始化 buses、DDR、clocks等，会虚拟出9006端口，用于不能开机时dump ram。

3、QSEE/TrustZone ：安全相关，如fuse（安全熔丝）。QSEE 指的是 Qualcomm Secure Execution Environment

4、DEVCFG ：OEM配置信息（如OEMLock）。

5、 Debug Policy： 调试相关。

6、APPSBL ：BootLoader，通常使用LK（LittleKernel）。

7、HLOS( High Level Operating System) ：即为Linux/Android。

8、Modem PBL ：Modem处理器的PBL。

9、MBA(Modem Boot Authenticator) ：Modem处理器启动认证。

注意：

• PBL中是含有EMMC驱动的，有访问EMMC的能力，自身运行在MCU内部SRAM中。
• PBL首先从EMMC加载SBL1到L2（内部缓存并非DDR），SBL1同样运行在片内SRAM。

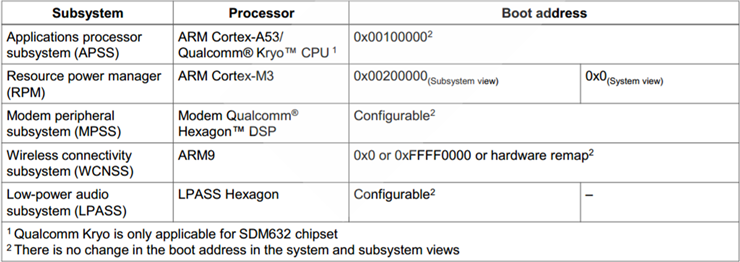

可以看到MSM8953中的处理器有5个子系统，分别为：

启动流程

软件层面的启动流程为：PBL --> SBL --> QSEE/TE --> LK --> Kernel --> Android

启动流程：

1、系统上电，使MSM8953从上电复位开始运行。

2、在Cortex A53中运行的PBL会加载各部分到对应的内存中：

• a) 从启动设备（如EMMC）加载SBL1 segment1到L2（即为TCM，Tightly-Coupled Memory，紧耦合内存）。
• b) 加载SBL1 segment2到RPM处理器的RAM中。

3、SBL1 segment1会初始化DDR，并完成如下加载：

此时DDR才允许使用，而EMMC在一开始就可以使用了。

• a）从启动设备加载QSEE image到DDR。
• b）从启动设备加载DEVCFG image到DDR。
• c）从启动设备加载Debug Policy image到DDR。
• d）从启动设备加载HLOS APPSBL（Bootloader） image到DDR。
• e）从启动设备加载RPM firmware image到RPM的RAM中。

4、SBL1移交运行控制权给QSEE。QSEE建立安全运行环境，配置xPU，支持fuse。

• 因为SBL1运行在AArch32模式，而QSEE运行在AArch64模式。为了切换到AArch64模式，SBL1会启动重映射器，操作RMR寄存器，然后触发warm-reset，QSEE就能够运行在AArch64模式了。

5、QSEE通知RPM启动RPM固件的执行。

6、QSEE移交运行控制权给HLOS APPSBL（Bootloader）。

• APPSBL只能在AArch32模式开始运行。
• 这时AArch32的运行模式切换是在EL3/Monitor模式完成的。通过查看APPSBL的ELF头能够得知其需要运行在32位指令集架构下。EL3/Monitor模式改变到32位模式，然后再启动APPSBL。

7、APPSBL加载、验证kernel。APPSBL通过SCM调用改变到HLOS kernel需要的AArch64模式。这和之前LK直接跳转到kernel运行是不同的。

8、HLOS kernel通过PIL加载MBA到DDR。

9、HLOS kernel对Hexagon modem DSP进行解复位。

10、Modem PBL继续它的启动。

11、HLOS kernel 通过PIL加载AMSS modemimage到DDR。

12、Modem PBL验证MBA然后跳转到MBA。

13、HLOS通过PIL加载WCNSS(Pronto)image到DDR。

14、HLOS对WCNSS(Pronto)进行解复位以便Prontoimage开始执行。

15、HLOS通过PIL加载LPASS image到DDR。

16、HLOS对LPSAA进行解复位以便LPASSimage开始执行。

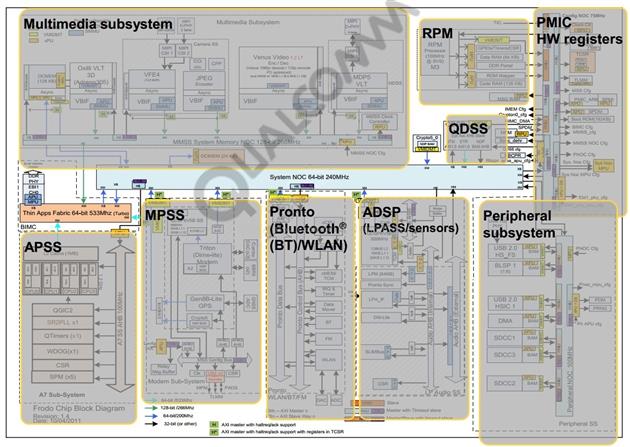

附录：各子系统构件框图

高通SOC启动流程

原文：https://www.cnblogs.com/schips/p/how_qualcomm_soc_boot.html
