Blender练习——SciFi枪械

一、基本操作

常用快捷键

二、小试牛刀

1.Bool 插件

安装插件

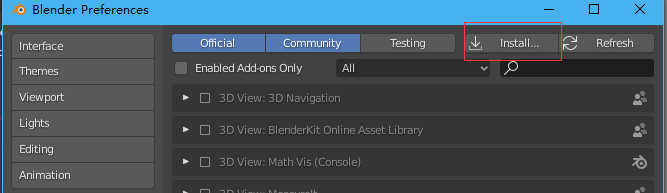

通过 Edit->Preference->Add-ons 为Blender添加需要的插件

插件使用

• Difference:A-B 快捷键Ctr 数字键盘-

• Union:A+B 快捷键Ctr 数字键盘+

• Intersect:A∩B 快捷键Ctr 数字键盘*

• Slice:(A+B)-(A∩B) 快捷键Ctr 数字键盘/

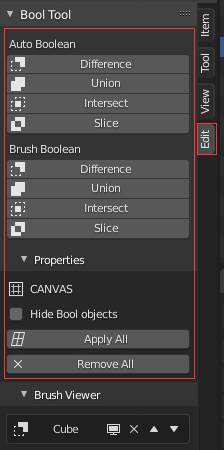

booltool

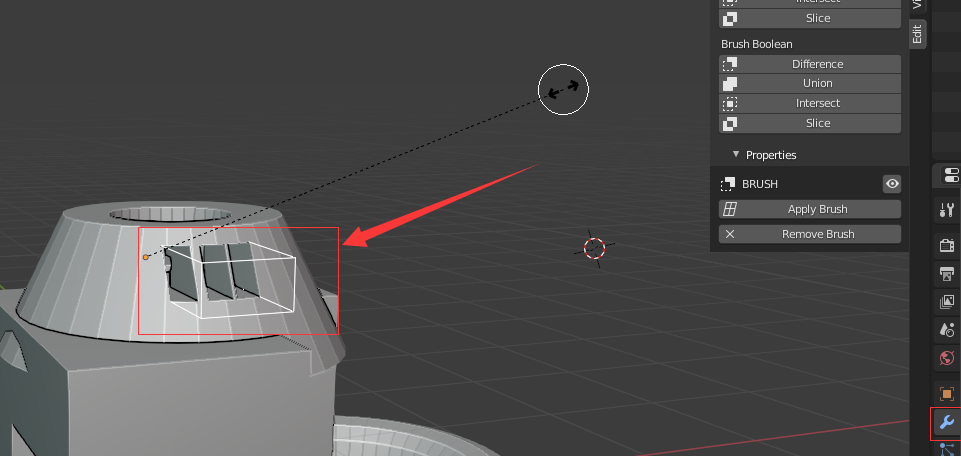

注意：使用Auto Boolean直接会得到结果。使用BrushBoolean则可以在修饰器中编辑，并且在未Apply操作前可以调整对象。

修饰器

2、Carver（雕刻）插件

https://docs.blender.org/manual/zh-hans/dev/addons/object/carver.html

插件安装

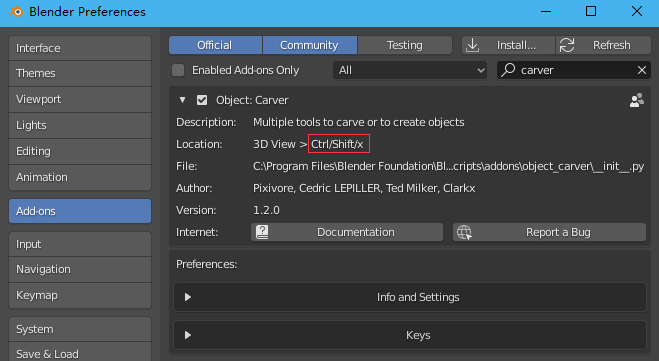

通过 Edit->Preference->Add-ons->Carver 为Blender添加需要的插件

Carver

注意：经常使用的插件安装后需要保存用户设置，不然下次打开会被之前的用户设置覆盖

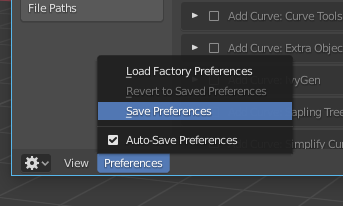

保存设置

插件使用

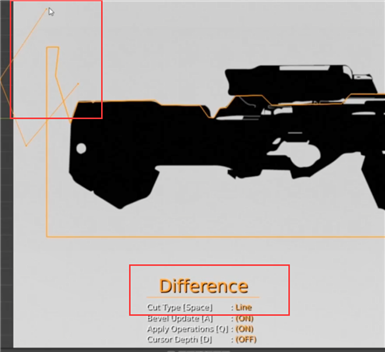

1. 通过快捷键Ctr+shift+x打开插件，在有选择对象时为Difference切割模式，无选择对象为Create即集合模式。

2. H键打开帮助

帮助

3. 按住shift键进行rebool操作，可以将模型分割出来

4. B键调出Profile Brush操作，此时可以通过一些内置的形状进行雕刻操作

5. 通过修改cut type模式可以切换不同的操作模式，如多边形，线条，圆形等

   ---

3、FastCarver插件

安装

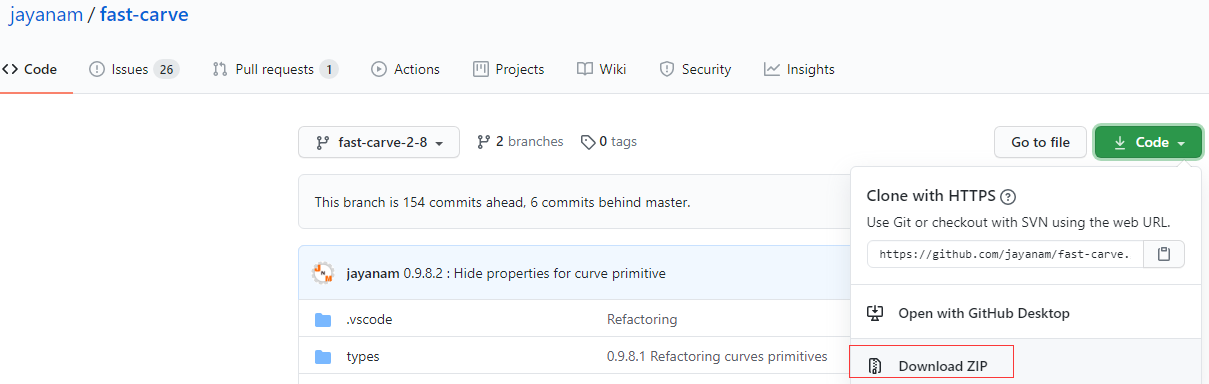

首先，在 https://github.com/jayanam/fast-carve/tree/fast-carve-2-8 该网站下载插件压缩包

fastcarve

在通过blender外部插件安装的方式安装插件

插件使用

该插件可以便捷的进行一些布尔，倒角，镜像，线性排列，循环排列等操作。

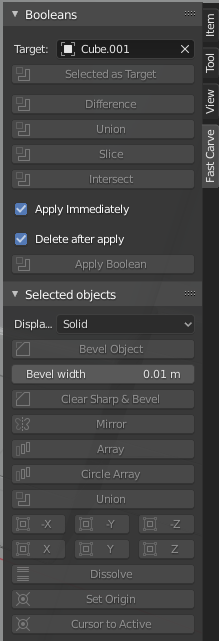

功能菜单

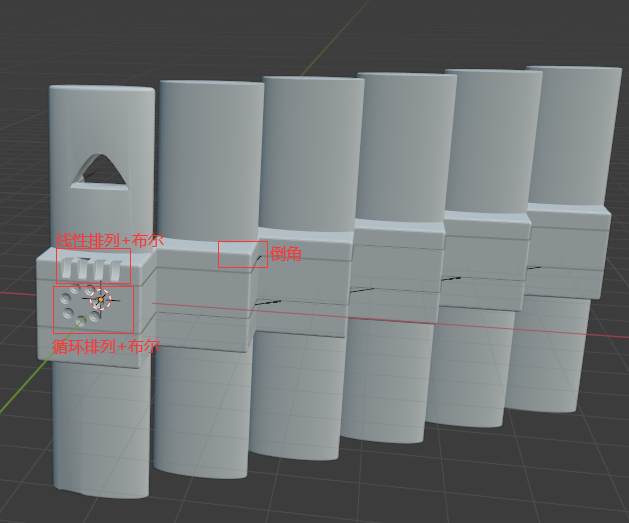

排列测试

三、枪械制作

1、选定枪型

Tips：可以使用不同部分构件拼装而成完成体，这样设计成本低，资源占用少，而且通过不同模块的组合可以自由生成各式各样的造型。这里可以使用枪托，枪管，枪体，枪镜来构建枪械。在一些建筑物的构建中也可以将屋顶，墙体，阳台，窗户等结构分离出来，在通过拼接构成完整的建筑。

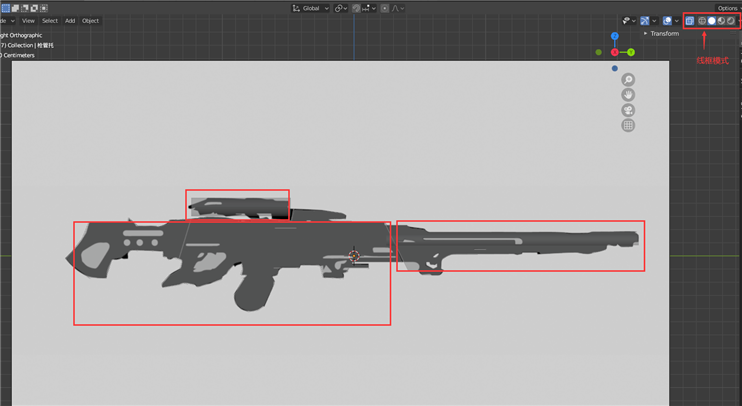

1. 这里可以通过上下移动不同图片部分就可以预览我们需要的枪械。

2. 渲染摄像机视口为图片输出并保存

选中边按F补面、

2、制作枪械基本形状

首先、在正交前视图下，通过新建cube物体缩放作为底板。

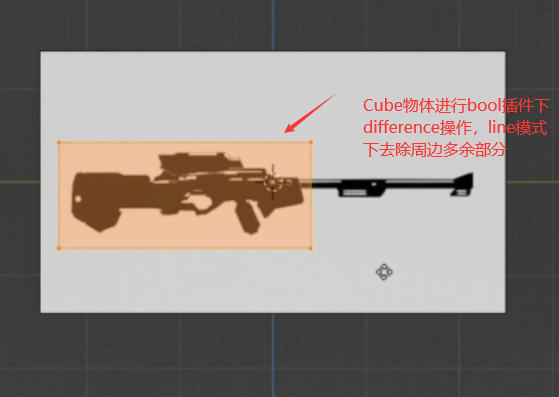

然后、通过之前的bool插件来同矩形物体上削出我们需要的形状。

最后、机械的基本形状就成型了。哈哈

注

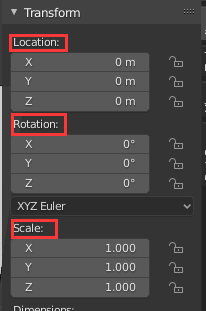

在调整缩放模型各部分时，最好在Edit模式下而非Object模式下，这样能保持模型的缩放在1和位置在0，标准transform。
