mtk耳机调试

时间：2020-11-26 18:17:21 阅读：69 评论：0 收藏：0 [点我收藏+]

一.耳机的基本知识

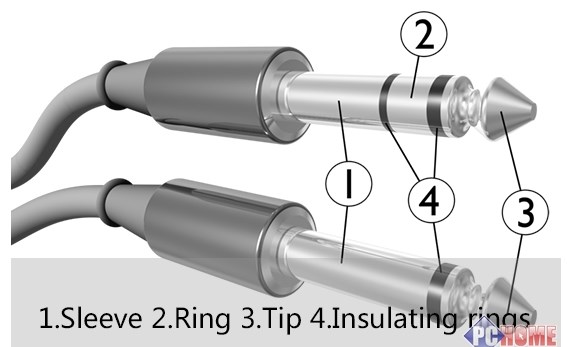

1.手机全部使用了标准的3.5mm接口，对于一款采用3段式3.5mm接口的耳机来说是不存在兼容问题了，但采用四段式的线控耳机仍旧是有不兼容情况。常见的三段式接口叫做TRS端子，四段式为TRRS端子

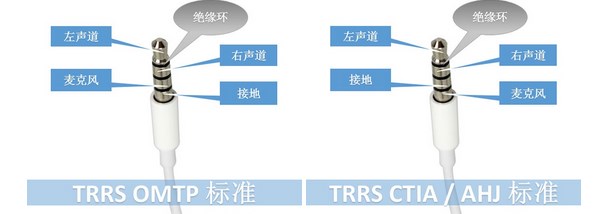

2. 智能手机所使用四段式的3.5mm TRRS端子是有两种接口定义标准的，OMTP和CTIA，OMTP就是我们俗称的国家标准，CTIA是国际标准，两种标准在接口前两段的定义都是相同的。最新的手机基本都使用了CTIA标准。

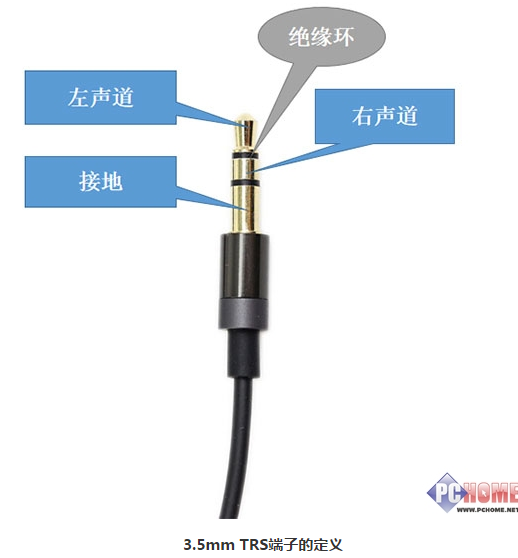

3. 三段式的TRS端子的定义，从上到下依次是左声道、右声道和接地，这也就是为什么它能兼容任何手机的原因了。

4.线控结构，其实原理也很简单，耳机接口上用于输入信号的只有麦克风正极了，既然多键线控耳机一样是使用4段式的接口，那么线控的命令一定也是通过这里输入手机的。

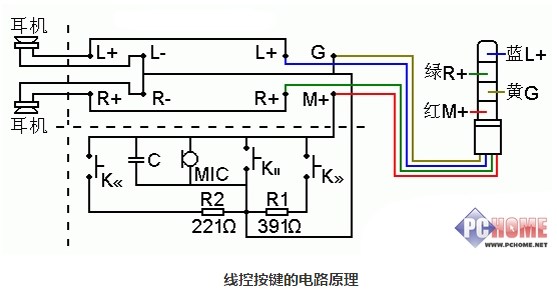

市面上常见的线控类型大致有这几种，音量滑块带麦线控、单键带麦和多键带麦，通过音量滑块改变音量原理很简单，只要在电路当中串入可变电阻即可实现。采用多按键的就比较复杂了，但依旧是通过改变电阻来实现的，从原理电路图上不难看出，不同的按键下串入了不同的电阻，当按键被按下后不同的电阻被接入到了回路当中，麦克风正极接收到的信号也随之发生改变，借此手机可以来识别用户按下的是哪个按键，应该执行何种操作。

二.MTK平台耳机的检测方式

1.Accdet only

此方式是让耳机micbias 常开下，依靠耳机内部中断来检测耳机处于的状态的。但此方式会带来耳机插入瞬间有pop杂音的出现。

2.Accdet+EINT方式
此方式在耳机为插入时，micbias是被disable的。利用中断EINT来打开micbias`,从而达到省功耗和减小杂音的效果的。待插入后，耳机检测走的路线还是accdet内部中断。

三.Accdet检测pin内部比较器
电压范围说明
mt6589/72:

– Plug out state: 1.77V Voltage 1.9V (A=1, B=1);

– Mic Bias state: 0.5V Voltage<1.77V (A=0, B=1);

– Hook Switch state: 0V Voltage < 0.5V (A=0, B=0).

其中Hook switch multi-key电压分布：
0v<=MD<0.09V<=UP<0.24V<=DW<0.5V

内部通过adc读取电压值，

MD:middle key

UP: up key

DW:down key

另外一种：看芯片手册(pmu)或者驱动

MD UP DW
|--------------------|---------------|---------------|
0V<=MD< 0.08V<= UP<0.22V<=DW <0.5V

耳机按键的电阻值推荐如下：

Middle Key：0欧

Up Key：220欧

Down Key：600欧

ADC读取的耳机按键电压是根据基准电压1.9V来输出，就算MICBIAS电压调整到2.7V，PMIC ADC芯片内部会根据读取到的电压转换基准电压后输出一个值。

这就解释了为什么MICBIAS电压调整后，耳机按键检测的电压范围不改变的原因。

四.ACCDET模块耳机检测的原理
ACCDET内部有两个比较器，会根据传入的电压判断并产生中断。ACCDET的输入电压即耳机 MIC PIN 的电压，内部比较器的输出分别对应A/B两个寄存器。

ACCDET内部两个比较器的Vref分别是1.77V和0.5V(硬件决定的，不能修改)，所以，对应的电压有 3个范围:

1.77V-1.9V: 未插入耳机的状态(AB=B11)

0.5V-1.77V: 插入4段式(有Mic)耳机时的状态(AB = B01)

0-0.5V : 插入3段式耳机时的状态, 或者4段式按键按下时的状态(AB = B00)

耳机的状态会保存到ACCDET的寄存器中,当电压在任意2个范围间切换时,状态发生变化,ACCDET产生中断,中断处理中读取状态寄存器的值,并根据状态的变化做相应的处理.

如果电压调整到2.5或者其他.各段会按照比例变化。

五.调整耳机MICBIAS电压的方法

修改文件

alps\kernel-3.10\drivers\misc\mediatek\mach\$platform\$project\accdet\accdet_custom_def.h

修改下面的宏：

#define ACCDET_HIGH_VOL_MODE

#ifdef ACCDET_HIGH_VOL_MODE

#define ACCDET_MIC_VOL 7 //2.7v

#else

#define ACCDET_MIC_VOL 2 //1.9v

#endif

其中数字表示的电压如下：

MIC Bias 0 Output voltage selection

0: 1.7V

1: 1.8V

2: 1.9V

3: 2.0V

4: 2.1V

5: 2.3V

6: 2.5V

7: 2.7V

六.驱动分析

驱动入口：

accdet_mod_init： Accdet_drv.c (kernel-3.10\drivers\misc\mediatek\accdet)

platform_driver_register(&accdet_driver); //调用accdet_probe函数

accdet_probe

mt_accdet_probe(); //调用的这个函数在Accdet.c (kernel-3.10\drivers\misc\mediatek\accdet\mt6735)

press_key_time = get_headset_key_custom_setting(); //得到长按的时间：在Accdet_custom.c (kernel-3.10\drivers\misc\mediatek\mach\mt6735\lentk6753_65c_l1\accdet)中

switch_dev_register(&accdet_data); //创建sysfs接口

cdev_add(accdet_cdev, accdet_devno, 1); //添加字符设备

init_timer(&micbias_timer); //定时器用于插入三段式耳机后关闭micbias，因为不需要录音

input_register_device(kpd_accdet_dev) //注册input子系统用于耳机按键上报

INIT_WORK(&accdet_work, accdet_work_callback); //accdet_work的工作队列

pmic_register_interrupt_callback(12,accdet_int_handler); //设置中断的调用函数

pmic_register_interrupt_callback(13,accdet_eint_int_handler);

accdet_init(); //初始化accdet，这个pmu中的寄存器

queue_work(accdet_workqueue, &accdet_work); //schedule a work for the first detection ，第一次检测

INIT_WORK(&accdet_disable_work, disable_micbias_callback); //初始化micbias的工作队列

INIT_WORK(&accdet_eint_work, accdet_eint_work_callback); //accdet中断的工作队列

INIT_WORK(&sendkey_eint_work, sendkey_eint_work_callback); //自定义的sendkey工作队列

accdet_setup_eint //初始化中断

mt65xx_eint_registration(, accdet_eint_func, 0);中断处理函数为accdet_eint_func

到这里初始化完成了

执行第一次检测：比如耳机插入后开机这种情况

queue_work(accdet_workqueue, &accdet_work);

accdet_work_callback

check_cable_type //检测耳机的状态，就是是不是一上电已经插入了

switch_set_state((struct switch_dev *)&accdet_data, cable_type); //如果已经插入就上报

kobject_uevent_env //填充上报环境变量

kobject_uevent(&sdev->dev->kobj, KOBJ_CHANGE); //上报，发送改变

当开机后插入耳机时，int中断产生

accdet_eint_func

if(cur_eint_state == EINT_PIN_PLUG_IN ) //如果已经插入了，现在就是拔出

cur_eint_state = EINT_PIN_PLUG_IN; //没有插入，就设置为插入状态

queue_work(accdet_eint_workqueue, &accdet_eint_work); //调用accdet_eint_work工作队列

accdet_eint_work_callback //调用相应函数

eint_accdet_sync_flag = 1; //设置为1

accdet_init();// do set pwm_idle on in accdet_init，初始化accdet

enable_accdet(ACCDET_SWCTRL_EN); //启动accdet

//Turn on micbias always

pmic_pwrap_write(ACCDET_PWM_WIDTH, cust_headset_settings->pwm_width); //打开micbias ，公司定义的

pmic_pwrap_write(ACCDET_PWM_THRESH, cust_headset_settings->pwm_width);//公司定义的

sendkey_setup_eint(); //sendkey中断注册，公司定义的

检测按键

当按下按键accdet检测到电压区域变化：通过pmu的中断，pm会调用设置callback函数，分别是pmu的中断12和中断13

pmic_register_interrupt_callback(12,accdet_int_handler); //设置中断的调用函数

pmic_register_interrupt_callback(13,accdet_eint_int_handler);

accdet_int_handler和 accdet_eint_int_handler都调用accdet_irq_handler

accdet_irq_handler

accdet_get_current_time //得到现在的时间

clear_accdet_interrupt(); //清中断

accdet_workqueue_func

queue_work(accdet_workqueue, &accdet_work); //执行函数为accdet_work_callback

accdet_work_callback

check_cable_type(); //

current_status = ((pmic_pwrap_read(ACCDET_STATE_RG) & 0xc0)>>6) //得到现在的状态, 包括按键检测，三段式耳机检测等

if(1 == eint_accdet_sync_flag) { switch_set_state((struct switch_dev *)&accdet_data, cable_type); /、

七.在kernel层实现sendkey的长按，双击，单击上报：accdet.c

附件中用

#ifdef RUNBO_CUST_HEADSET

#endif

包含的代码是用于实现这个功能

注意：mic的mode很重要，有没有接电容可能导致mic无声，还有五六脚一定要接地。mic的P端的电压一般在0.7，N端接地。
