批量转换要素方向的实现

时间:2020-11-26 09:17:06      阅读:31      评论:0      收藏:0      [点我收藏+]

在道路编辑过程,要素方向也很重要,比如在地图导航时,如果方向不正确,则为逆行。要素方向即为绘制的方向,每一条都有一个起点(FromPoint)和终点(ToPoint),在编辑过程中难免绘制错误,那么如何修改过来呢?

方法一:编辑翻转

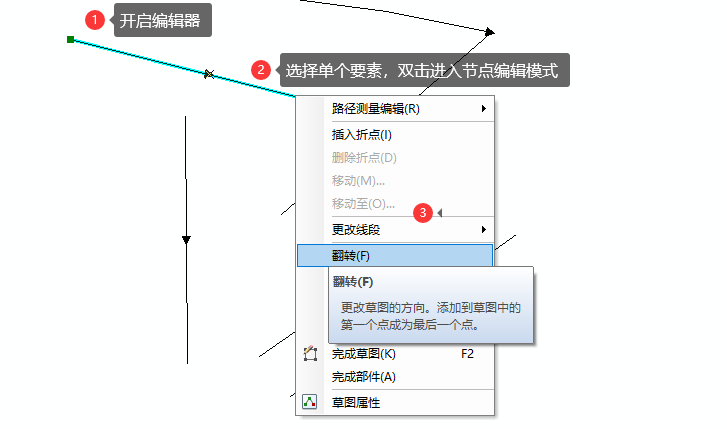

开启编辑器,选择单个要素,右键"翻转",即可完成对方向的修改,这只适用是少量的修改。



技术分享图片

方法二:翻转线工具

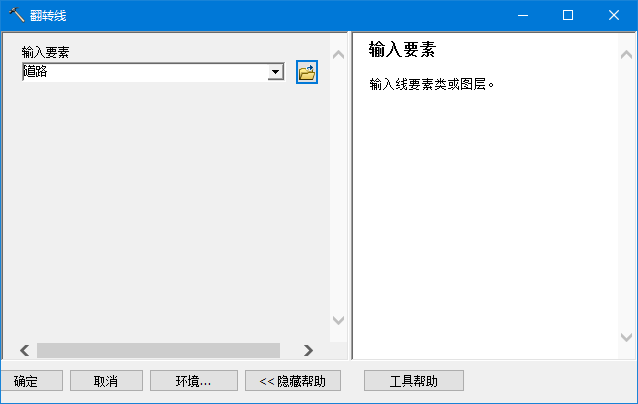

在编辑工具箱中,打开翻转线工具,可实现对线的批量改变方向,而且它不会产生新的数据,直接对原数据进行操作(注意备份)。本方法适用于明确能选择出哪些线要素需要翻转的情况。

技术分享图片

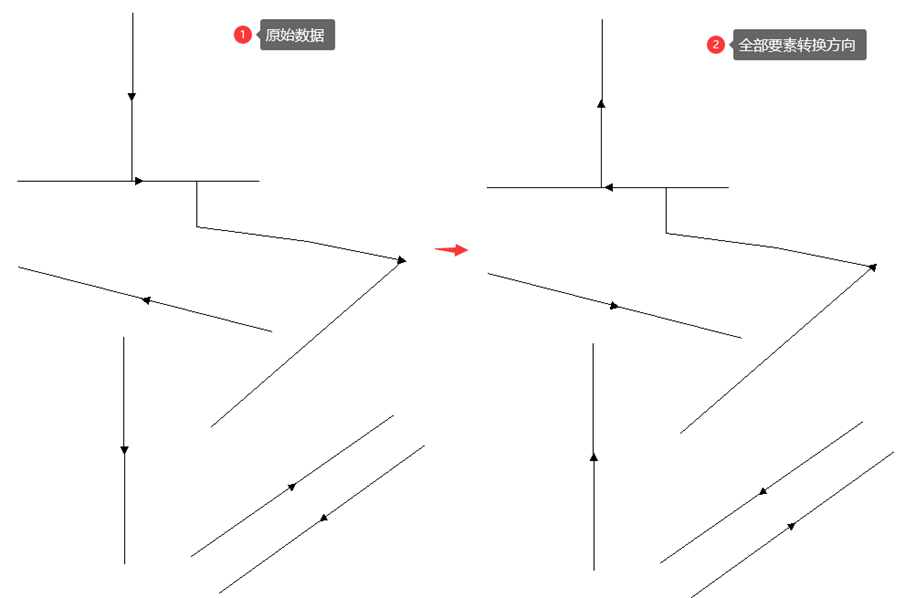

可对整个图层进行翻转操作。



技术分享图片

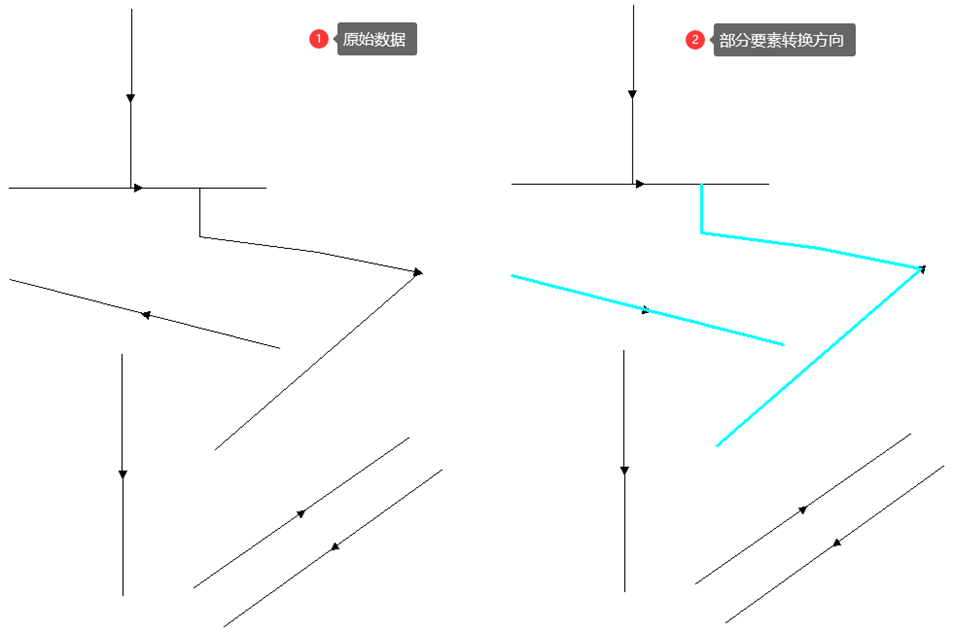

也可对选中的部分要素进行翻转操作。如下图所示:

技术分享图片

方法三:代码编程

实际生产中,我们往往很难手动选择出要翻转的线要素,需要通过编程进行较为复杂的逻辑判别,只要选择出来了,翻转也很好实现。

Python:

arcpy.FlipLine_edit(inFeatures)

ArcEngine:

 public void ReverseOrientation(IFeatureClass featureClass, int oidToEdit)
    {
        IFeature feature = featureClass.GetFeature(oidToEdit);
        if (feature.Shape.GeometryType == esriGeometryType.esriGeometryPolygon)
        {
            IArea area = feature.Shape as IArea;
            double beforeReverse = area.Area;
            ICurve curve = feature.Shape as ICurve;
            curve.ReverseOrientation();
            double afterReverse = area.Area;
            System.Windows.Forms.MessageBox.Show(String.Format("The polygon area is originally {0}, after the orientation was reversed the area is {1}.",beforeReverse,afterReverse));
        }
    }



批量转换要素方向的实现

原文:https://www.cnblogs.com/liweis/p/14040232.html
