平台：MTK

一.添加一个按键

1.在DCT tool keypad list 文件增加新按键的选项
alps\mediatek\source\dct\Keypad_YuSu.cmp中添加新键，如SMS快捷键
KEY_SYM
KEY_SMS
KEY_0

2.打开DCT tool 在keypad矩阵中在相应定义的按键位中添加新按键，如SMS，然后Save

3.修改linux 键盘码文件input.h
由于preloader\uboot\kernel\factory 等情况分开使用，相应的文件路径下的input.h都应该修改为新按键增加键码值

kernel\include\linux\input.h

bionic\libc\kernel\common\linux\input.h

external\kernel-headers\original\linux\input.h

external\qemu\linux_keycodes.h

mediatek\plaform\mt6575\preloader\src\drivers\inc\linux\input.h

Mediatek\plaform\mt6575\uboot\inc\linux\input.h

如KEY_SMS
#define KEY_SMS 252

4.增加keypad layout文件键盘映射，linux和android key映射
mediatek\config\<project name>\mt6575-kpd.kl
如：

key 252 SMS

其中252 是linux键码，SMS是android识别key值如果是需要唤醒系统，还需要增加WAKE

如果新按键是全键盘的一些生僻字符，修改： mediatek\config\<project name>\mt6575-kpd.kcm

注意：

如果是accdet也就耳机按键, keypad layout文件键盘映射，linux和android key映射在ACCDET.kl，Generic.kcm‘，电话监听的就是HEADSETHOOK

5.修改Java识别keycode
framework/base/include/ui/KeyCodelabels.h
KEYCODES数据结构后面增加
{"SMS",220}
framework/base/native/include/android/KeyCodes.h
在按键定义项增加AKEYCODE_SMS = 220;

6.修改Java 键盘事件
framework/base/core/java/android/view/keyevent.java
/**
*@hide
*/
public static final int KEYCODE_SMS =220;
最后的按键为新增的
private static final int LAST_KEYCODE ==KEYCODE_SMS;
以上/**/注释的code是android 非开放API或变量定义的时候，需要添加Java Doc的识别，否则要运行make update-api才能build通过.
如果是系统按键，修改framework/base/libs/ui/input.cpp
isSystemKey()增加case AKEYCODE_SMS:

7.修改XML文件描述符framework/base/core/res/res/values/attr.xml
<enum name="KEYCODE_SMS" value="220" />

8.增加测试验证log在android
framework\base\policy\src\com\android\internal\polidy\impl\phoneWindowManager.java
在interceptKeyBeforeDispatching()增加
if(keycode== KeyEvent.KEYCODE_SMS){
log.d(TAG, "interceptKeyTi KEYCODE_SMS keyCode="+ keyCode + " down=" + down + "
repeatCount=" + repeatCount + “ keyguardOn=” + keyguardOn + “ mHomePressed=” +
mHomePressed + “ cancled=” + canceled)

9.增加按键全局功能响应：
framework\base\policy\src\com\android\internal\polidy\impl\phoneWindow.java
分别在onKeyDown()、onKeyUp()增加对应代码
if(keycode== KeyEvent.KEYCODE_SMS){}

二.矩阵键盘原理

不同的MTK平台内部提供的按键数目各有不同，但是扫描原理大致一样，这里以MTK6735为例来讲解记录

在初始化或是没有按键的情况下，ROW设置为输出，COL设置为输入。

BB芯片的内部设有一个按键中断，在没有任何按键的情况下，所有CLO线为高电平，ROW线为低电平，一旦有按键按下，比如key10(ROW1,COL2)有按下，由于COL2线与ROW1线直接相连，COL2线即被拉低，只要COL线有被拉低的，内部按键中断便会响应，内部按键中断产生后，BB就知道有按键产生，这时就进行按键扫描，判断出事哪个按键按下，然后进行相应的处理。

中断产生后，BB先发出消息将所有COL线置高，所有ROW线置低，扫描COL线，比如key10(ROW1,COL2)有按下，会扫描到COL2被拉低；再将将所有ROW线置高，所有COL线置低，扫描ROW线，比如key10(ROW1,COL2)有按下，会扫描到ROW1被拉低；那么COL2和ROW1组合起来就知道哪个按键按下了。

但是实际上按键中断产生后，扫描过程已经在BB内部迅速完成，然后把相应的按键位置用寄存器保存起来。每个寄存器16位，每一位代表一个按键，那么总共53个按键，需要4个寄存器去保存。

寄存器的每个位对应一个按键，默认为1，当有按键按下，那么相应位置0。然后系统去读这四个寄存器，就能知道是哪一个按键按下。

三.添加矩阵键盘

这里修改的6735的3*3的矩阵键盘

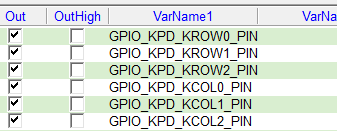

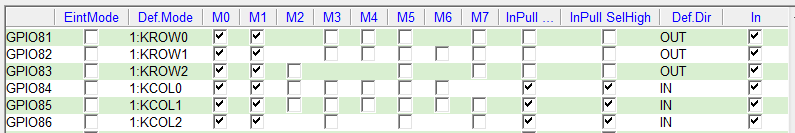

1.修改DWS

注意：

因为原理端口81和82会输出方波，所以要把除了M0和M1两种模式之外的模式取消，而且都要配置in,out模式，因为会扫描两次，就会同时作为输入输出。

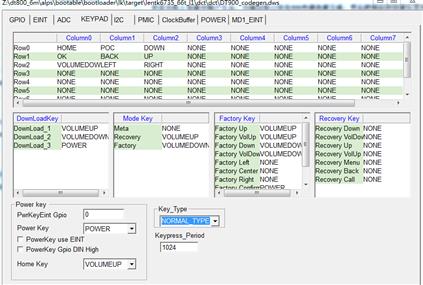

修改KEYPAD,填入矩阵，这样一般就可以了

修改按键键值：

以dws为主，kernel-3.18/arch/arm64/boot/dts/cust_kpd.dtsi如果在dts中include,覆盖dws里面的

四.keypad驱动分析

Kpd.c (kernel-3.10\drivers\misc\mediatek\keypad)

重要结构体

static struct platform_driver kpd_pdrv = {

.probe = kpd_pdrv_probe,

.remove = kpd_pdrv_remove,

#ifndef USE_EARLY_SUSPEND

.suspend = kpd_pdrv_suspend,

.resume = kpd_pdrv_resume,

#endif

.driver = {

.name = KPD_NAME,

.owner = THIS_MODULE,

#ifdef CONFIG_OF

.of_match_table = kpd_of_match,

#endif

};

kpd_mod_init

platform_driver_register(&kpd_pdrv); //注册

进入probe

static struct file_operations kpd_dev_fops = {

.owner = THIS_MODULE,

.unlocked_ioctl = kpd_dev_ioctl,

.open = kpd_dev_open,

};

static struct miscdevice kpd_dev = {

.minor = MISC_DYNAMIC_MINOR,

.name = KPD_NAME,

.fops = &kpd_dev_fops,

};

kpd_pdrv_probe

kpd_ldvt_test_init();/* API 2 for kpd LFVT test enviroment settings */

/* set kpd GPIO to kpd mode */

mtk_kpd_gpio_set（）； //单独分析

temp_reg = readw(KP_SEL); //读取KP_SEL寄存器的值 ,Used to select:1: Single keypad or double keypad 2: Which cols and rows are used when using double keypad

temp_reg &= ~(0x1); //我们这里single

/* set kpd enable and sel register */

mt_reg_sync_writew(temp_reg, KP_SEL);

mt_reg_sync_writew(0x1, KP_EN);

kpd_input_dev = input_allocate_device();

/* fulfill custom settings */

kpd_memory_setting

kpd_init_keymap(kpd_keymap);

keymap[i] = kpd_keymap[i]; //初始化keymap:kpd_keymap[KPD_NUM_KEYS] = KPD_INIT_KEYMAP();

kpd_init_keymap_state(kpd_keymap_state);

keymap_state[i] = kpd_keymap_state[i]; //kpd_keymap_state[KPD_NUM_MEMS] = {0xffff, 0xffff, 0xffff, 0xffff, 0x00ff};

r = input_register_device(kpd_input_dev);

r = misc_register(&kpd_dev);

/* register IRQ and EINT */

kpd_set_debounce(KPD_KEY_DEBOUNCE); //设置防反跳时间

r = request_irq(kp_irqnr, kpd_irq_handler, IRQF_TRIGGER_NONE, KPD_NAME, NULL); //keypad处理函数

long_press_reboot_function_setting();/* /API 4 for kpd long press reboot function setting */

hrtimer_init(&aee_timer, CLOCK_MONOTONIC, HRTIMER_MODE_REL); //初始化高精度定时器，相对模式

aee_timer.function = aee_timer_func; //处理函数

hrtimer_init(&aee_timer_5s, CLOCK_MONOTONIC, HRTIMER_MODE_REL); //第二个

aee_timer_5s.function = aee_timer_5s_func;

mtk_kpd_gpio_set();

mtk_kpd_gpios_get //得到DWS里面的设置的行和列的gpio和模式

#ifdef GPIO_KPD_KROW0_PIN

ROW_REG[0] = GPIO_KPD_KROW0_PIN;

GPIO_MODE[0] |= GPIO_KPD_KROW0_PIN_M_KROW;

#endif

/* KCOL: GPIO INPUT + PULL ENABLE + PULL UP */ 设置列的模式

  mt_set_gpio_mode(COL_REG[i], ((GPIO_MODE[i] >> 4) & 0x0f));
  mt_set_gpio_dir(COL_REG[i], 0);
  mt_set_gpio_pull_enable(COL_REG[i], 1);

mt_set_gpio_pull_select(COL_REG[i], 1);

/* KROW: GPIO output + pull disable + pull down */

mt_set_gpio_mode(ROW_REG[i], (GPIO_MODE[i] & 0x0f));

mt_set_gpio_dir(ROW_REG[i], 1);

mt_set_gpio_pull_enable(ROW_REG[i], 0);

mt_set_gpio_pull_select(ROW_REG[i], 0);

long_press_reboot_function_setting();/* /API 4 for kpd long press reboot function setting */

if (get_boot_mode() == NORMAL_BOOT) //如果正常启动

#ifdef ONEKEY_REBOOT_NORMAL_MODE //一个按键重启

pmic_set_register_value(PMIC_RG_PWRKEY_RST_EN,0x01); //使能

pmic_set_register_value(PMIC_RG_HOMEKEY_RST_EN,0x00); //去掉

pmic_set_register_value(PMIC_RG_PWRKEY_RST_TD,KPD_PMIC_LPRST_TD); //写入超时时间，11s这里

#endif

#ifdef TWOKEY_REBOOT_NORMAL_MODE

pmic_set_register_value(PMIC_RG_PWRKEY_RST_EN,0x01);

pmic_set_register_value(PMIC_RG_HOMEKEY_RST_EN,0x01);

pmic_set_register_value(PMIC_RG_PWRKEY_RST_TD,KPD_PMIC_LPRST_TD);

#endif

esle

#ifdef ONEKEY_REBOOT_OTHER_MODE

pmic_set_register_value(PMIC_RG_PWRKEY_RST_EN,0x01);

pmic_set_register_value(PMIC_RG_HOMEKEY_RST_EN,0x00);

pmic_set_register_value(PMIC_RG_PWRKEY_RST_TD,KPD_PMIC_LPRST_TD);

#endif

#ifdef TWOKEY_REBOOT_OTHER_MODE

pmic_set_register_value(PMIC_RG_PWRKEY_RST_EN,0x01);

pmic_set_register_value(PMIC_RG_HOMEKEY_RST_EN,0x01);

pmic_set_register_value(PMIC_RG_PWRKEY_RST_TD,KPD_PMIC_LPRST_TD);

#endif

分析keypad处理函数kpd_irq_handler

kpd_irq_handler

tasklet_schedule(&kpd_keymap_tasklet); //调用tasklet

kpd_keymap_handler

kpd_get_keymap_state(new_state); //从寄存器得到keypad状态

for (i = 0; i < KPD_NUM_MEMS; i++) {

change = new_state[i] ^ kpd_keymap_state[i]; //按键有无变化

for (j = 0; j < 16; j++) { //具体按键哪个按键变化

mask = 1U << j;

}

hw_keycode = (i << 4) + j; //得到按键的在keymap具体值

/* bit is 1: not pressed, 0: pressed */

pressed = !(new_state[i] & mask); //判断是按键还是松开

linux_keycode = kpd_keymap[hw_keycode]; //从keymap得到linuxkey

kpd_aee_handler(linux_keycode, pressed); //如果是KEY_VOLUMEUP或者KEY_VOLUMEDOWN

kpd_update_aee_state();

/* if volumeup and volumedown was pressed the same time then start the time of ten seconds */

aee_timer_started = true;

hrtimer_start(&aee_timer_5s, ktime_set(AEE_DELAY_TIME_5S, 0), HRTIMER_MODE_REL); //打开5s

hrtimer_start(&aee_timer, ktime_set(AEE_DELAY_TIME, 0), HRTIMER_MODE_REL); //15s

input_report_key(kpd_input_dev, linux_keycode, pressed); //上报按键

.........处理一些情况

aee_timer_func

/* aee_kernel_reminding("manual dump ", "Triggered by press KEY_VOLUMEUP+KEY_VOLUMEDOWN"); */

aee_trigger_kdb(); //就是使能KDB的操作，一个调试工具，kernel debug bridge

aee_timer_5s_func

/* printk("kpd: vol up+vol down AEE manual dump timer 5s !\n"); */

flags_5s = true;
