Network

物理层

传递光信号和电信号：网线，光纤

数据链路层：

交换机

插上即可

MAC地址

帧封装

目标mac//源mac//数据//CRC

学习，广播，转发，更新

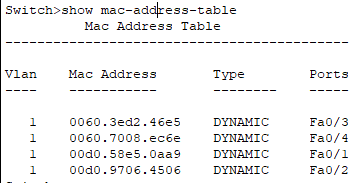

#查看switch的mac地址表
show mac-address-table

VLAN

虚拟局域网，将接入同一个交换机的主机，划为多个VLAN隔开。（同一vlan可访问，不同的不行）

#创建VLAN

#进入特权 enable
en
#配置
config t
#创建VLAN10,编号是2-1024不能用0,1,(默认所有端口都在vlan 1)
vlan 10
#进入端口1，命令全称是interface fastethernet0/1
int f0/1
#将该端口加入VLAN10,switch access vlan 10
sw ac vl 10
#可退出
exit

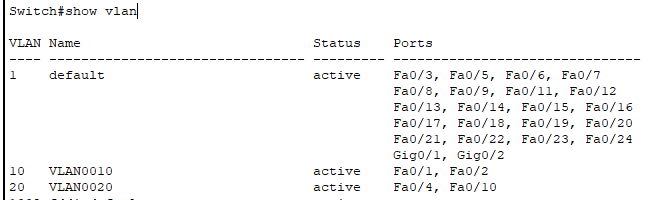

#进入特殊后可查询已有VLAN,各VLAN包含的接口show vlan
sh vl

Trunk

一条线上传递多个VLAN。

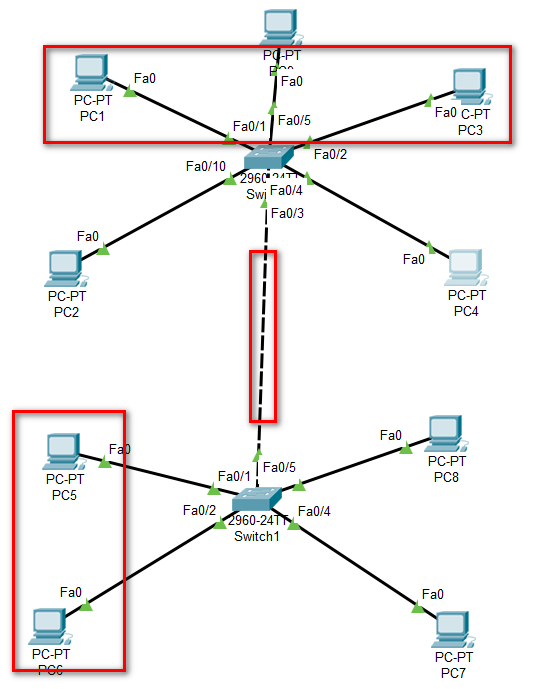

在2台交换机上都有VLAN10（2个红框），2个VLAN10需要通信，那么中间连接2台交换机的通道的2个接口需要设置为trunk模式

上一个交换机的请求到第二台交换机后，根据VLAN标签判断是否可以转给目的主机（目的主机也得是第二台交换机上的VLAN10才能转发）

接口模式：accesss 接入链路

? trunk 交换机之间的链接

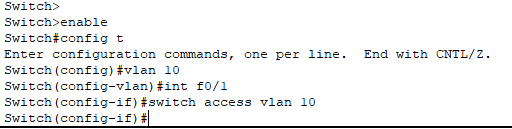

#2台交换机连接的接口都设置为trunk,和给端口配VLAN方法类似
en
config t
int f0/3
switch mode trunk


#第二台
en
config t
int f0/5
switch mode trunk

网络层

路由表

每个接口要配IP，每个接口链接一个网段

同网段直接通信，跨网段必须通过路由器

隔离广播，寻址方便（ip具有逻辑性）

直连网段

每个接口要配IP，每个接口链接一个网段，直接生成该网段路由表。

非直连网段

手动配置非直连路由

#查看路由表
show ip route
#添加路由

#进入特权，进入配置
en
config t
#指定目标网段为2.0.0.0掩码为255.0.0.0的向f0/1转发
ip route 2.0.0.0 255.0.0.0 f0/1

交换机和路由器
