Mycat+haproxy中保障haproxy的高可用

时间：2020-11-14 15:05:00 阅读：27 评论：0 收藏：0 [点我收藏+]

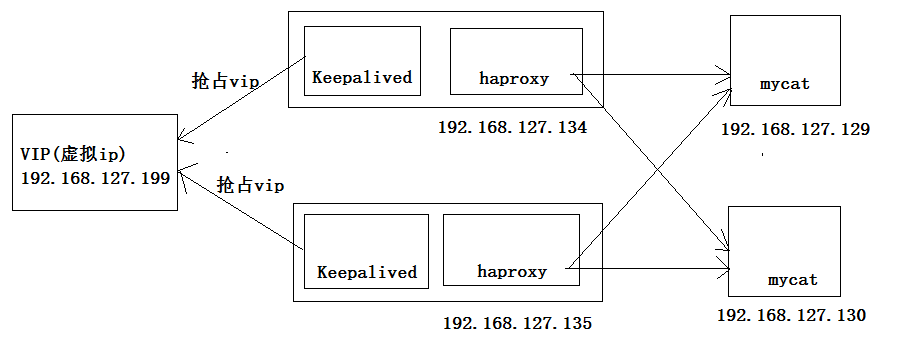

整体结构图

技术分享图片

一、安装haproxy

1、在192.168.127.135中安装haproxy。

上一节我们在192.168.127.134中安装haproxy，这节我们在192.168.127.135中安装haproxy

安装过程参考MyCat高可用设计

2、修改haproxy 配置

vi /etc/haproxy/haproxy.cfg

技术分享图片

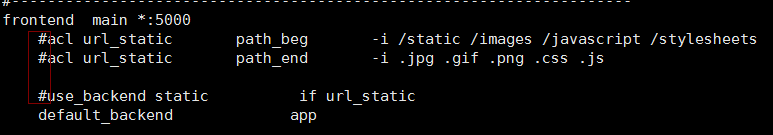

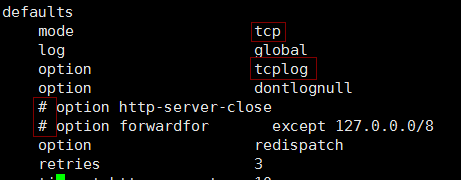

针对http的配置注释掉

技术分享图片

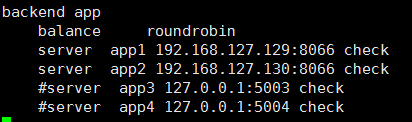

配置连接两台mycat

技术分享图片

3、启动haproxy

haproxy -f /etc/haproxy/haproxy.cfg

进程已经在了，说明启动成功

技术分享图片

4、使用Navicat连接haproxy

1) 使用的端口为5000，防火墙开放5000端口

[root@localhost ~]# firewall-cmd --zone=public --add-port=5000/tcp --permanent
[root@localhost ~]# firewall-cmd --reload

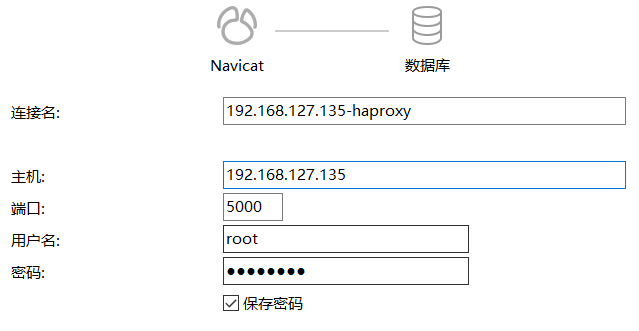

2) Navicat连接haproxy

技术分享图片

到这里，我们在192.168.127.134和192.168.127.135都安装了haproxy。

二、使用Keepalived保障haproxy的高可用

1、在192.168.127.134安装Keepalived

yum search keepalived

yum install -y keepalived.x86_64

2、修改keepalived配置文件

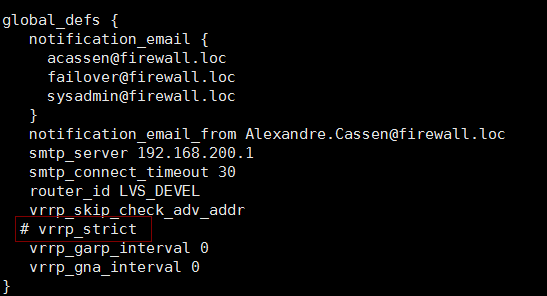

1) 注释vrrp_strict 将影响虚拟IP

cd /etc/keepalived

vi keepalived.conf

技术分享图片

整体配置

! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
  # vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

# 配置虚拟IP，一台为Master，另外一台为Slave。Master才能得到虚拟IP
vrrp_instance VI_1 {
    state MASTER
    # ens33为网卡名称  使用ip address查看
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    # 虚拟Ip地址
    virtual_ipaddress {
        192.168.127.199
    }
}

# 虚拟Ip，定义端口为6000
virtual_server 192.168.127.199 6000 {
    delay_loop 6
    lb_algo rr
    lb_kind NAT
    persistence_timeout 50
    protocol TCP

    # 本机地址。5000为haproxy端口
    real_server 192.168.127.130 5000 {
        weight 1
        # 心跳监测，监测haproxy是否存活
        TCP_CHECK {
		connect_port 5000
		connect_timeout 10000
	 }
    }
}

2、在192.168.127.135安装Keepalived。（参考前面的步骤）

3、启动Keepalived

分别启动134和135的keepalived

keepalived -f /etc/keepalived/keepalived.conf

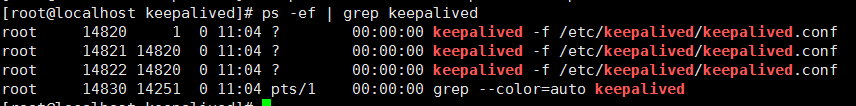

使用ps查看是否启动成功

技术分享图片
